構造システムは、建築構造計算および各種構造計算用ソフトウェア（一貫構造計算、耐震診断計算、耐震補強、応力解析、振動解析など）のプログラム開発と販売を行っています。
DRA-CADは、直感的な操作性と高いカスタマイズ性で設計者に応える国産の建築設計CADです。
デザイン、シミュレーション、プレゼンテーション、基本設計、実施設計、申請、施工図作成、維持管理関連業務など、建築の企画から生産、運用までのあらゆる場面をカバーし、さまざまな業種、職種の方々にご利用いただける設計支援ソフトウェアです。
PDFからCADデータへの変換、i-ARMをはじめとするBIMソフトウェア、AutoCAD、Jw_cad、SXFなど、さまざまな形式のデータを有効利用でき互換性に優れています。
意匠、構造、設備に関する専門コマンドや法規対応機能も標準装備し、画像や文字の表現手法も多彩です。
DRA-CAD に関するお知らせ
製品概要
DRA-CADの特長

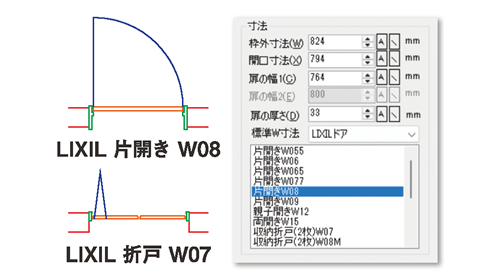

木造住宅の図面作成を効率よく
木製引き戸やドア、サッシの各コマンドでは、寸法リストから選択するだけで、主要メーカー製品の規格寸法を一発配置できます。 もうカタログを検索して手作業で設定する必要はありません。

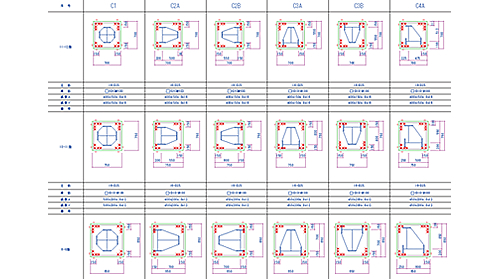

構造データから構造図を自動作成
一貫構造計算ソフト「構造モデラー+NBUS7」や「ST-Bridge」のデータから、伏図・軸組図、断面リストをダイレクトに作成。転記ミスや手戻りを削減し、設計作業を早く進められます。

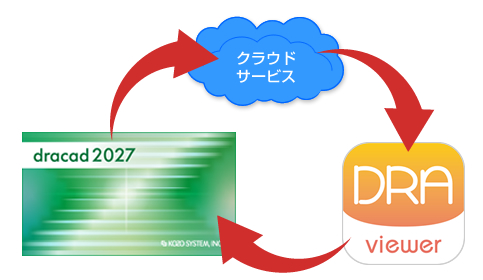

AutoCADやJw_cadとのデータ互換性は非常に高く、データ変換ツールとして1本あるだけで困った時に大変役に立ちます。 モバイルビューアー「DRA Viewer」を活用して、いつでも図面を開けます。

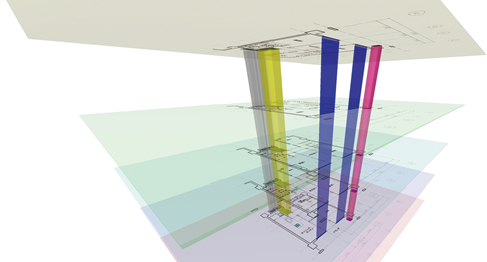

図面の整合性を確認する機能
図面の比較を行い相違箇所を確認したり、複数図面を重ねて一括編集したり、修正すべき文字列を通知するなどミスを軽減する仕組みが搭載されています。
DRA-CADの活用方法
CASE01
データ変換で困っている方へ
AutoCADやJw_cadとのデータ互換性は非常に高く、データ変換ツールとして1本あるだけで困った時に大変役に立ちます。 CADデータ以外でも、PNGやBMPなどの画像やPDF、ExcelやWordデータも扱うことが可能で、CADデータへも変換できます。
詳しくはこちら
CASE02
建築法規のチェック機能も充実
国産CADならでは法規確認機能が充実しています。 日影や天空率、建蔽率、容積率、消防の無窓階、採光、斜線制限、木造建物の壁量、N値計算などを搭載しています。 図面作成に留まらない設計支援ツールとしての価値があります。
CASE03
構造設計者が使いやすいツール
DRA-CADにはスピーディに構造図を作成できるツールが揃っています。 ブレースや帯筋記号など、RC造/S造の構造図を作成するための専用コマンドを標準搭載。壁量計算やN値計算、断面性能計算なども行えます。
詳しくはこちらDRA-CADの資料ダウンロード
