Autodesk Revitデータ共有オプション 「構造モデラー+Revit Op.」

構造図と構造計算書の
整合性確認を省力化


「構造モデラー+Revit Op.」は、一貫構造計算ソフトウェア「構造モデラー+NBUS7」とオートデスク社のBIMソフトウェア「Autodesk Revit®」間でデータ共有を実現する「構造モデラー+NBUS7」のオプションプログラムです。


「情報精度の低下」を解決する
最適なソリューション

一貫構造計算とBIMとの
新しいデータ連携のカタチ


構造躯体を入力する構造設計プラットホーム「構造モデラ―」とひとつの建物データ(Revitプロジェクト)を共有し、BIMとの整合性を保持しながら構造設計を進めることができます。また、「構造モデラ―」上で一貫構造計算および出力を行うソフトウェア「+NBUS7」によりダイレクトに構造計算を行うことができます。

また、建物データだけでなく構造計算で必要な荷重と計算条件も「構造モデラー」と「Revit」で共有できます。

構造システムは、オートデスク社のAEC業界パートナーです。

「構造モデラー+Revit Op.」は「BUS-6 +Revit Op.」の後継製品です。

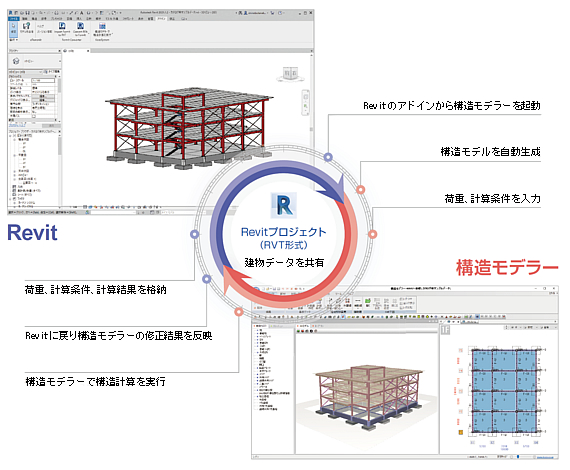

建物形状の共有で構造モデラーとRevit間の整合性を保持

+Revit Op.の機能により、構造モデラーは、Revitのアドインメニューから起動でき、構造モデラーの作業終了後に自動でRevitに戻ります。
構造モデラーで作成、編集した建物形状をRevitで開くこと、Revitで作成、編集した建物形状を構造モデラーで開くことができ、構造モデラーで入力した荷重データ、計算条件などの構造計算データもRevitプロジェクトへ保存できます。
また、RevitプロジェクトのGUIDと構造モデラ―のGUIDを関連付けることで、変換対象の部材(オブジェクト)を明確化し、不必要なモデルの新規変更を少なくします。

建物形状の共有で整合性を保持

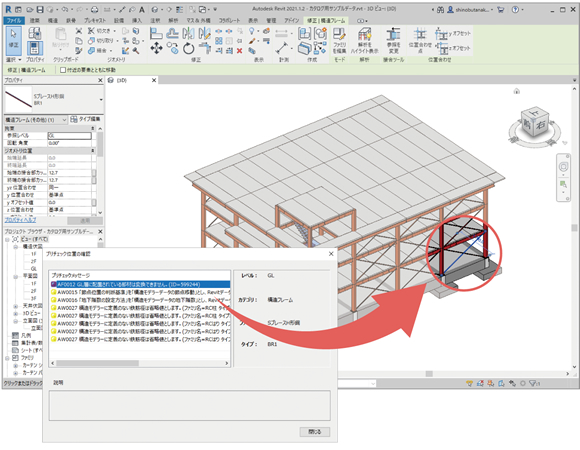

メッセージ位置をRevitで確認

メッセージ位置をRevitで確認

Revitから構造モデラーを起動するときに表示されるメッセージについて、メッセージ対象の部材位置をRevit上で確認できます。位置を確認したいメッセージを選択すると、Revitの画面でメッセージ対象となったインスタンスが選択状態となり強調表示されます。

スラブ厚ゼロ、壁厚ゼロの構造モデラーデータ保持機能

構造モデラーに構造計算で使用されるスラブ厚ゼロ、壁厚ゼロの部材入力がある場合でもRevitデータに格納できます。Revit側ではスラブ厚ゼロ、壁厚ゼロの部材をインスタンスとしませんが、再度構造モデラーに変換する際にはスラブ厚ゼロ、壁厚ゼロのデータを復元します。


ファミリのマテリアルと構造モデラー断面符号の材料をリンク

+Revit Op.では、Revitのファミリのマテリアルと構造モデラーの断面符号およびプロパティ配置の材料をリンクします。



基本操作

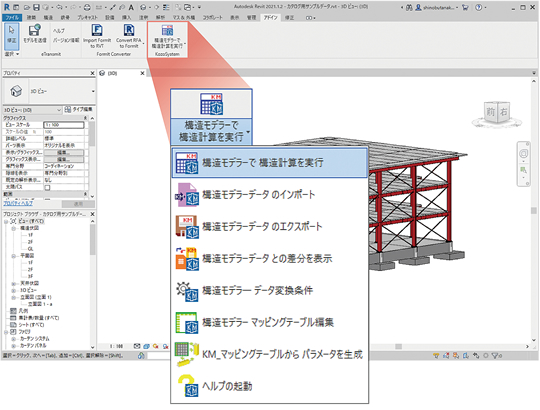

Revitから構造モデラーを起動

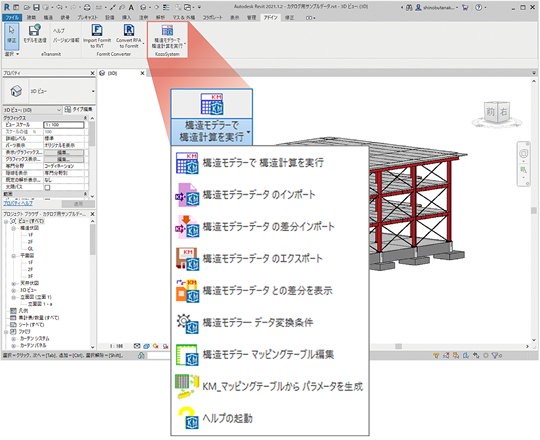

Revitを起動後にアドインメニューに追加される次のメニューから操作を行います。


アドインメニューボタン 機能
構造モデラーで構造計算を実行構造モデラーで構造計算を実行 Revitの建物形状データを構造モデラーで共有し、構造計算などの作業を行うことができます。
構造モデラーデータのインポート構造モデラーデータのインポート 構造モデラーからRevitに建物形状や荷重などをインポートします。

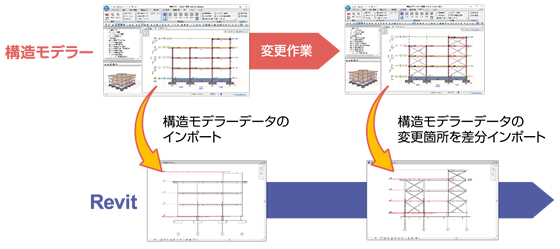

構造モデラ―データの差分インポート構造モデラ―データの差分インポート Revitデータと別で管理している構造モデラーデータの変更箇所のみをRevitデータに差分インポートすることができます。
この機能は、Revitオペレータと構造計算担当者が別データで並行作業を行いたい場合や、構造計算業務を別会社に依頼する場合などに有効です。
構造モデラーデータのエクスポート構造モデラーデータのエクスポート Revitから構造モデラーデータをエクスポートします。
構造モデラーデータとの差分を表示構造モデラーデータとの差分を表示 構造モデラーデータとRevitデータの差分を表示します。
構造モデラーデータ変換条件構造モデラーデータ変換条件 Revitデータと構造モデラ―データの変換条件を指定します。

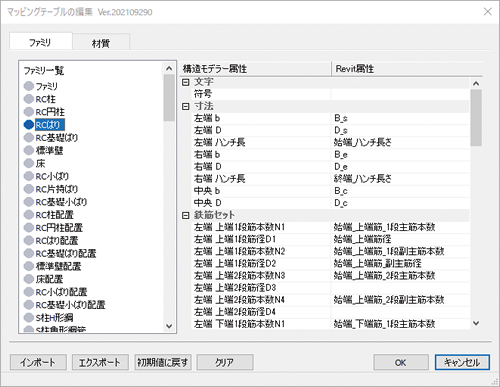

構造モデラーマッピングテーブル編集構造モデラーマッピングテーブル編集 +Revit Op.で使用するファミリとの互換性を設定するテーブルファイルの編集ができます。
構造モデラーマッピングテーブルからパラメータを生成構造モデラーマッピングテーブルからパラメータを生成 マッピングテーブルから不足しているパラメータをファミリに追加することができます。
ヘルプの起動ヘルプの起動 +Revit Op.のヘルプを起動することができます。

+Revit Op.ならではの
メリット

データを共有

Revitとのデータ連携の多くは、BIM標準フォーマット(IFC、ST-Bridgeなど)ファイルを介して一貫構造計算ソフトウェアからRevitへの一方通行リンクですが、+Revit Op.ではRevitプロジェクト(RVT形式ファイル)を共有することで双方向のリンクを可能にしています。


構造計算の再計算が可能

Revitプロジェクト(RVT形式ファイル)に構造計算に必要な荷重、計算条件を解析用データとして保存できます。
Revitプロジェクトを保存しておけば、+NBUS7により構造計算の再計算をいつでも行うことができます。

データ整合性確認の時間短縮

Revitプロジェクト(RVT形式ファイル)を共有しているので、一貫構造計算ソフトウェアの計算書とRevitデータ(図面)の整合性確認に必要な時間を短縮することができます。


Revitモデル、構造モデラ―のGUIDを関連付け

レベル、通り心、インスタンス(部材の配置)については、RevitプロジェクトのGUIDと構造モデラ―のGUIDを関連付けし、変換対象の部材(オブジェクト)を明確にすることで、軸や層の追加・削除時でもRevitモデルへの差分変更が可能になります。


さまざまな製品へデータ活用

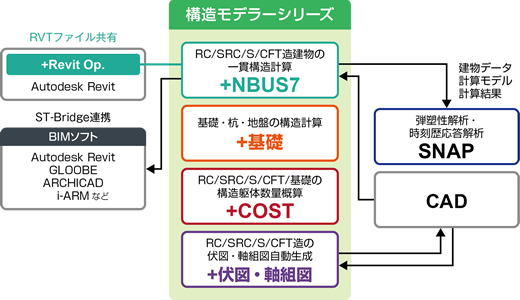

連携図 構造モデラー+NBUS7 構造モデラー+基礎 構造モデラー+COST 構造モデラー+伏図・軸組図 SNAP CAD

Revitのアプリケーションにも対応

構造モデラーからRevitへインポートしたプロジェクトは、Autodesk App Storeで公開されているつぎのRevitアプリケーションなどにも対応できます。
  • RC断面リスト作成
  • S断面リスト作成
https://apps.autodesk.com/ja
メッセージ位置をRevitで確認


+Revit Op.の適用範囲

適用範囲

  • X、Y方向の最大スパン数:99スパン
  • 最大階数:99階
  • 構造種別:RC造、S造(CFT柱含む)、SRC造建物

建物形状の変更機能

建物形状 対応状況
通り心の追加、削除
層の追加、削除
任意通り心
節点移動
はり・基礎ばりレベル
片持ばり・片持基礎ばりレベル
スラブ・べた基礎レベル
小ばり・基礎小ばりレベル
独立基礎・布基礎・杭基礎レベル
片持ばり・片持基礎ばり鉛直勾配
柱打ち増し寸法
はり打ち増し寸法
柱・基礎柱断面主軸の回転
独立基礎・杭基礎フーチングの回転
柱・基礎柱の寄り
はり・基礎ばりの寄り
片持ばり・片持基礎ばりの寄り
壁の寄り
ブレースの寄り
独立基礎・布基礎の寄り

:対応 △:Revit側の設定を保持 ―:未対応または対応対象外


構造モデラー 荷重データ、計算条件データ

すべて対応

部材形状

RC造 S造 CFT造 SRC造
矩形
円形
H形鋼
角形鋼管
円形鋼管
角形鋼管
円形鋼管
矩形H形鋼
矩形十字形
矩形T字形
矩形角形鋼管
(充填被覆・被覆)
矩形鋼管
(充填被覆・被覆)
円形H形鋼
円形十字形
円形鋼管
(充填被覆・被覆)
ベースプレート※1 在来工法 在来工法
はり 矩形 H形鋼 矩形H形鋼
基礎ばり 矩形
片持ばり 矩形 H形鋼
片持基礎ばり 矩形
※2 耐震壁
雑壁
そで壁
壁開口 開口(矩形)
スリット開口
ブレース※3 丸鋼
平鋼
山形鋼
円形鋼管
みぞ形鋼
H形鋼
角形鋼管
軽量角形鋼管
軽量C形鋼
スラブ スラブ
片持スラブ
出隅片持スラブ
スラブ
片持スラブ
出隅片持スラブ
スラブ
片持スラブ
出隅片持スラブ
スラブ
片持スラブ
出隅片持スラブ
小ばり 矩形 H形鋼
みぞ形鋼
角形鋼管
箱形
軽量角形鋼管
軽量C形鋼
基礎小ばり 矩形
直接基礎 独立フーチング基礎
布基礎
べた基礎
独立フーチング基礎
布基礎
べた基礎
独立フーチング基礎
布基礎
べた基礎
独立フーチング基礎
布基礎
べた基礎
杭基礎※4 基礎フーチング 基礎フーチング 基礎フーチング 基礎フーチング
  • 既製品ベースプレートは、Revitデータに格納することで、再度構造モデラ―に変換する際に復元します。
  • その他の壁は、Revitデータに格納することで、再度構造モデラ―に変換する際は復元します。
  • 適用可能なブレース形状:片ブレース、X形、K形、V形、任意鉛直ブレース
    上記以外の鉛直ブレース形状(方杖ブレース、マンサード等)、断面性能直接入力のブレース、水平ブレースは、Revitデータに格納することで、再度構造モデラ―に変換する際に復元します。
  • 杭は、Revitデータに格納することで、再度構造モデラ―に変換する際に復元します。

その他の部材

ダミー柱

ダミー柱は通常の柱と同様に、Revit上では柱ファミリタイプのインスタンスとして取り扱います。

ダミーばり

ダミーばりは通常のはりと同様に、Revit上でははりファミリタイプのインスタンスとして取り扱います。

k-DB(構造システムデータベース)

各種鋼材・露出柱脚工法・免震装置・制振装置・木造(構造用集成材、構造用製材、接合金物)などのメーカー製品は、各プログラムで共通して使える「k-DB(構造システムデータベース)」に登録されていますので、k-DBを参照すると効率的に入力できます。



安心のサービス、サポート内容

構造モデラー+Revit Op.を安心してご利用いただくために「確認申請用プログラム利用者の会」という会員制度への加入が必要です。確認申請用プログラム利用者の会では次に示す各種サービスをご利用できます。

利用者の会

確認申請用プログラム
利用者の会

会員専用ページ : https://www.kozo.co.jp/3pro/member/

  • 会員専用ページから最新の法規情報などを確認できます。
  • 会員専用ページから基・規準などの改訂に対応した最新のアップデート版を随時受け取ることができます。
  • 会員向けセミナーによるプログラム改定内容や有益な情報をご提供します。
  • 構造モデラー+Revit Op.ご利用時の質疑をサポートセンターにてお受けします。
  • 当社主催セミナーへの優待、優先案内をいたします。




動作環境・価格


動作環境

対応OS
64bit Windows 11※1 / 10※2
メモリー
8GB(推奨 16GB以上)
ディスク空き容量
2GB以上のディスク空き容量
ディスプレイ
1280×768
グラフィックス
OpenGLの機能をサポートできるビデオカードとドライバー
ライセンス認証
ネット認証※3、ネットワーク版
インターネット接続
ネット認証時はインターネット接続が必要※4
必要なソフトウェア
構造モデラー+NBUS7、Autodesk Revit※5※6
その他
CD-ROMドライブ
  • Windows 11 Sは除きます。
  • Windows 10 Mobile / Windows 10 Sは除きます。
  • ネット認証は仮想化環境では利用できません。
  • インターネット接続できない場合は、販売店または営業までお問い合わせください。
  • 対応バージョンは、2022、2023、2024です。(2023/10 現在)
  • 動作環境はオートデスク社ホームページをご参照ください。
  • ・32bit Windowsでは動作しません。

利用する環境にあわせて2種類のライセンス認証方式が選択できます。

① 「ネット認証版」
インターネットを経由するライセンス認証で場所を選ばずに利用できます。
② 「ネットワーク版」
利用者数を管理し、社内LAN経由で契約本数分が利用できます。

価格

構造モデラー+Revit Op.

新規購入
 550,000円 (税込)
+NBUS7と+Revit Op.のセット購入
1,980,000円 (税込)
+NBUS7 低層版と+Revit Op.のセット購入
1,386,000円 (税込)
  • 本製品をご使用いただくには、確認申請用プログラム利用者の会(+Revit Op.)への加入が必要となります。
  • ※ 確認申請用プログラム利用者の会(+Revit Op.)は年会費66,000円(税込)が別途必要です。
  • +NBUS7とのセット購入でご使用いただくには、確認申請用プログラム利用者の会への加入も必要となります。
  • ※ 確認申請用プログラム利用者の会は年会費132,000円(税込)が別途必要です。
  • 詳細は営業までお問い合わせください。
