第98回Jw_cadと同等のレイヤ表示状態を切り替える「Jwレイヤパレット」

【概要】

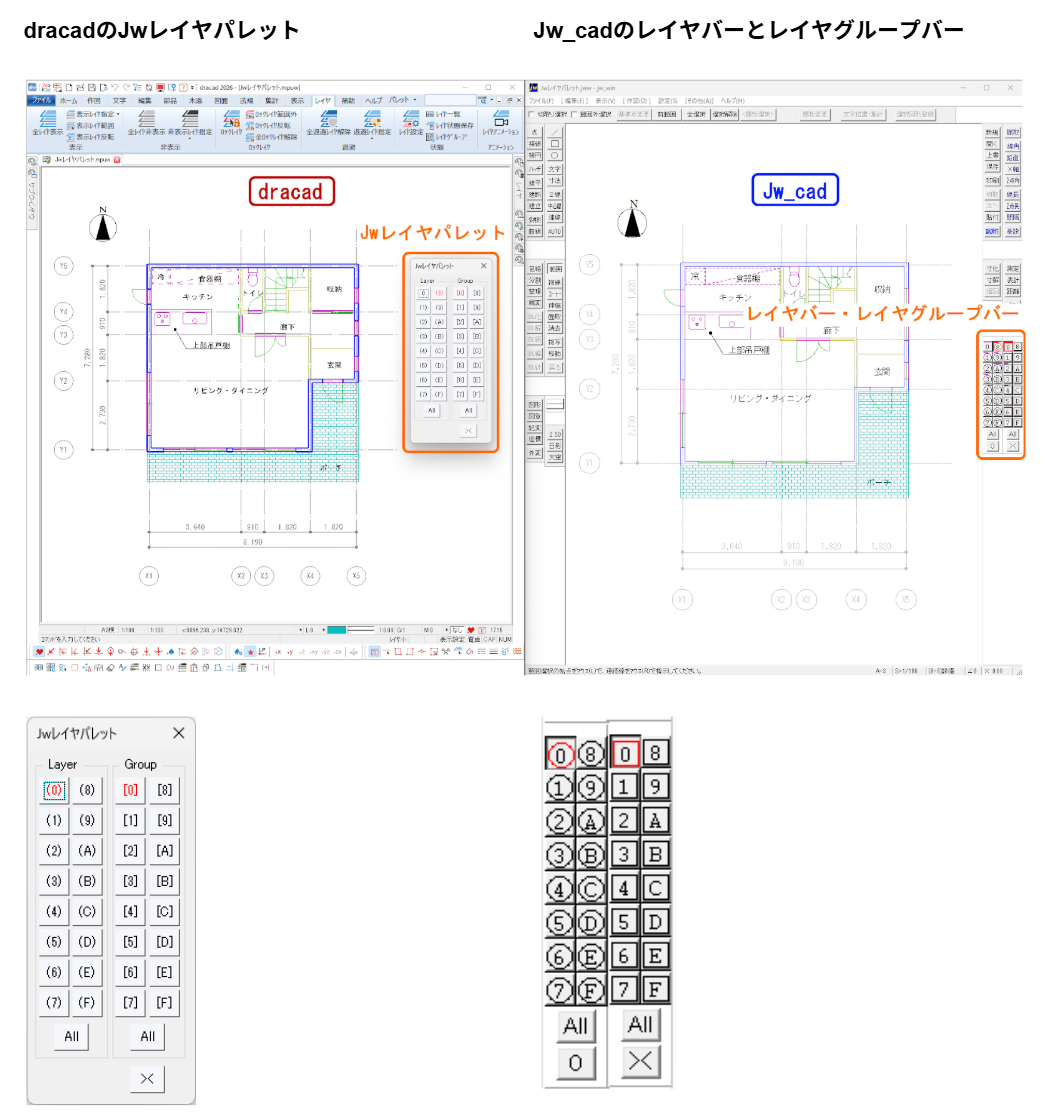

dracadの「Jwレイヤパレット」はJw_cadと同じような操作で、dracadのレイヤの表示状態を切り替えることができます。 また、グループごとに記入縮尺を設定することができます。
dracad 2025シリーズ以降のバージョンでご利用いただけます。

■Jwレイヤパレット

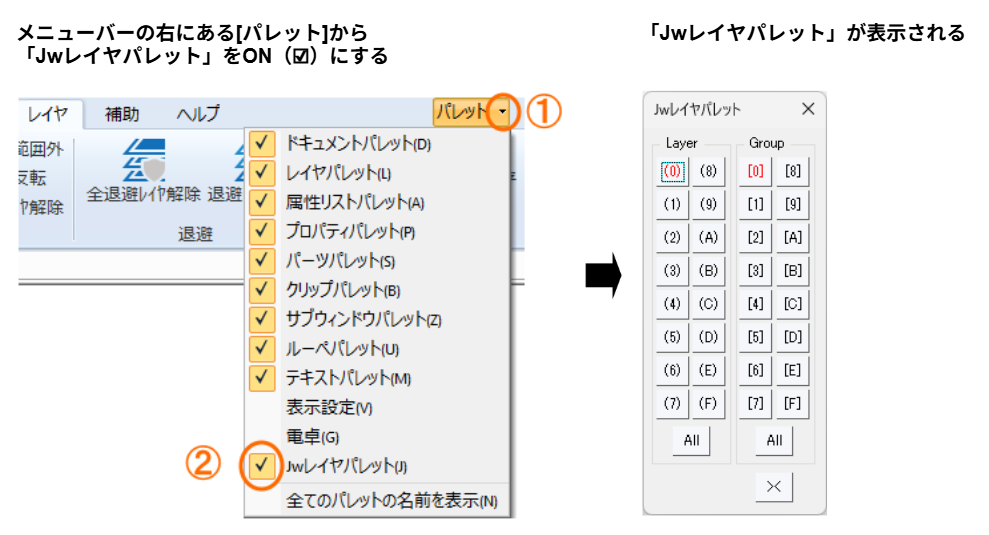

■Jwレイヤパレットを表示する

【ポイント】

「Jwレイヤパレット」はドラッグで自由な位置に移動できます。
「Jwレイヤパレット」は閉じるまで表示されています。右上の×をクリックすると閉じます。

【説明】

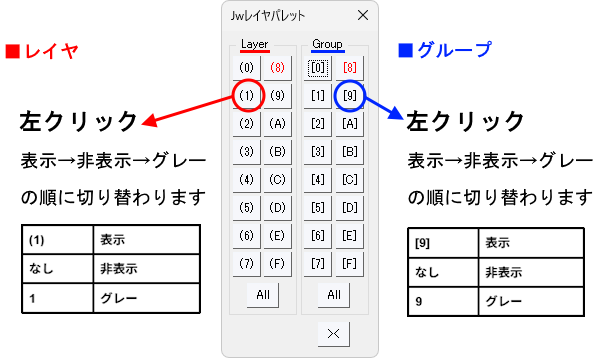

Jwレイヤパレットでは、レイヤまたはグループの番号を左クリックすると、表示状態は表示から非表示に切り替わります。 クリックするごとに表示 → 非表示 → グレーに切り替わります。

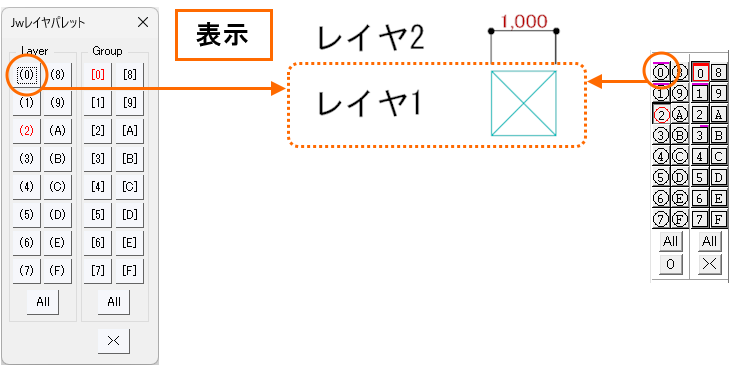

例：表示 レイヤ1番を表示する

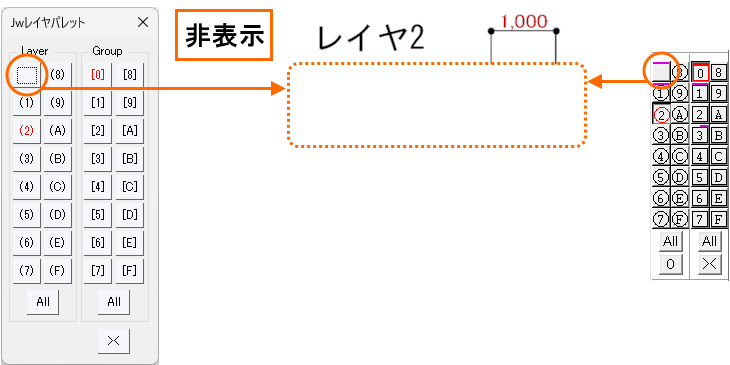

例：非表示 レイヤ1番を非表示にする

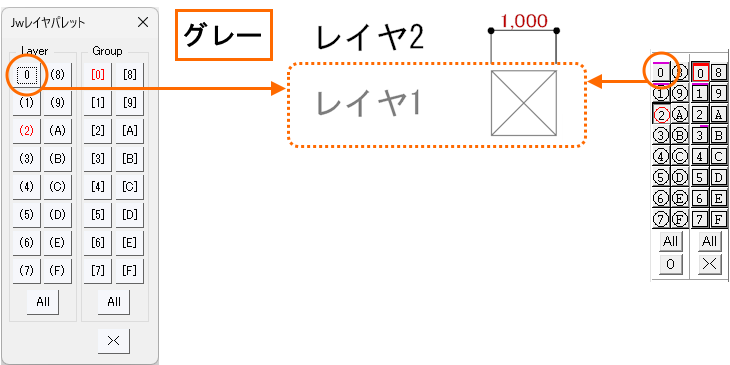

例：グレー レイヤ1番をグレーにする

【ポイント】

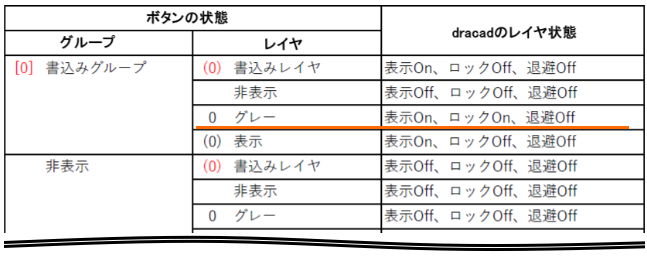

Jwレイヤパレットでレイヤの表示状態を操作すると、グループとレイヤの組合せで、dracadのレイヤ状態が設定されます。
例：[0] 書き込みグループ + 0 グレーレイヤの場合 → 表示状態は「表示On」、「ロックOn」、「退避Off」になります。この組み合わせの場合：グレーのレイヤはロックされます。

• 表は一部抜粋して表示しています。

【説明】

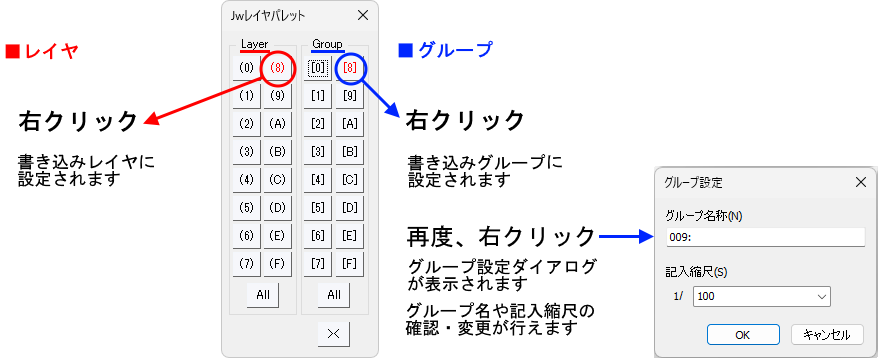

レイヤまたはグループの番号で右クリックすると、書き込みレイヤ、または書き込みグループに設定されます。
グループでは再度右クリックすると、グループ設定ダイアログが表示され、グループ名の変更や記入縮尺を変更できます。 １つのファイルに異なる縮尺が混在する場合、グループごとに記入縮尺を設定します。

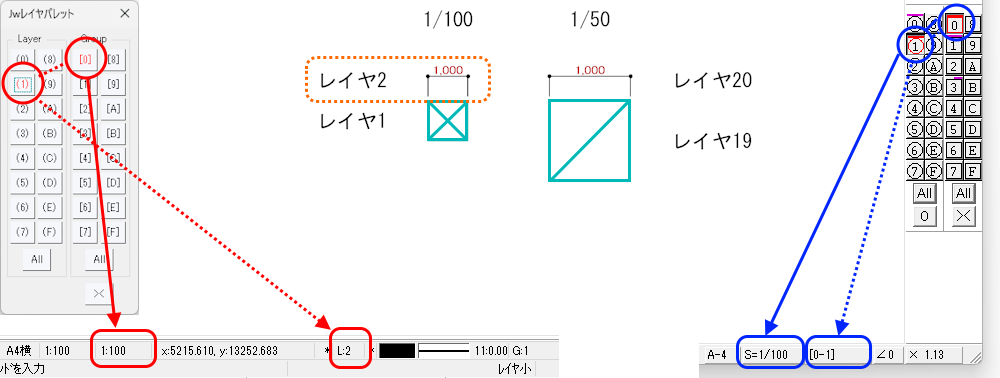

例：dracadでは0グループ-1レイヤの書き込みレイヤは[L2]^※1　参照 0グループの記入縮尺は[1：100]になる

【ポイント】

• dracadでのグループ-レイヤで設定されるレイヤ番号は以下の表のようになります。

例：0グループ-1レイヤはdracadでは、2番レイヤになり、1グループ-3レイヤは20番レイヤになります。

• 表は一部抜粋して表示しています。

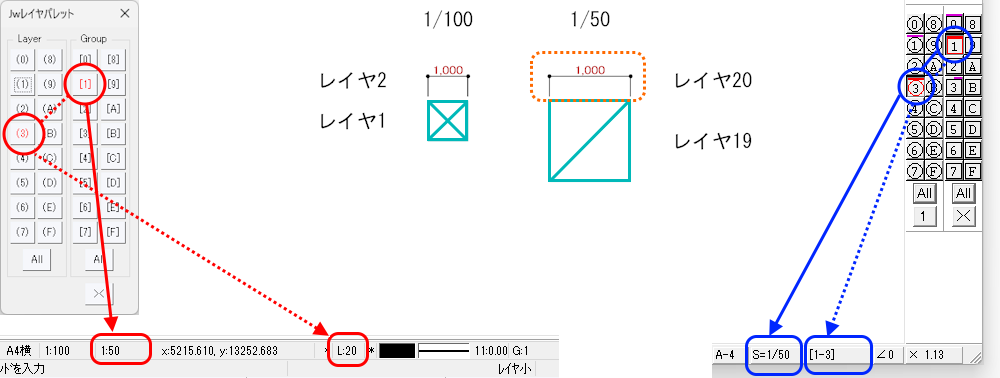

例：dracadでは1グループ-3レイヤの書き込みレイヤは[L20]^※1　参照 1グループの記入縮尺は[1：50]になる

【ポイント】

Jw_cadでは、レイヤまたはレイヤグループ番号で再度右クリックすると、レイヤグループ一覧が表示されます。

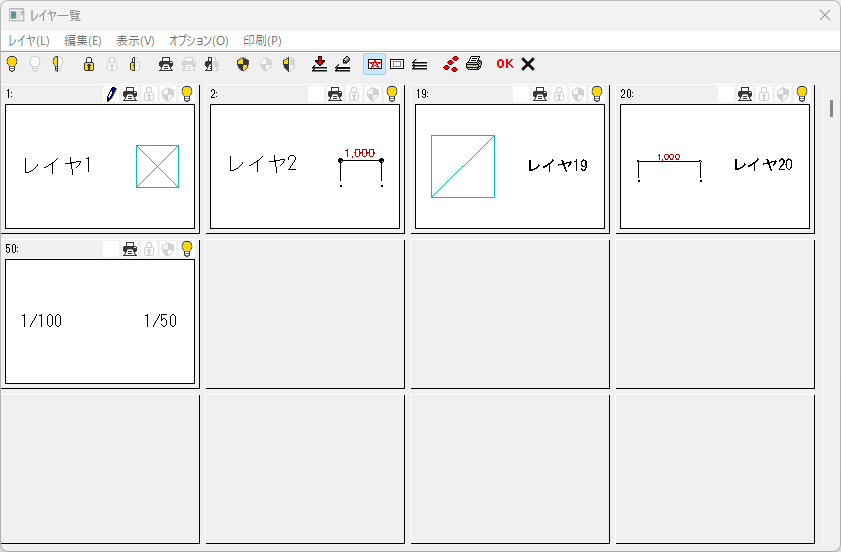

dracadでは、グループ番号で再度右クリックすると、グループ設定が表示されます。 「レイヤ一覧」コマンドというコマンドが別にあり、レイヤ名の設定、レイヤの表示/非表示やロックなどの表示状態を設定できます。
レイヤ一覧コマンド：リボンメニューでは[レイヤ]メニュー → 〔状態〕パレット → [レイヤ一覧]

■「レイヤグループ設定」コマンド

dracadでは「レイヤグループ設定」コマンドというコマンドもあります。

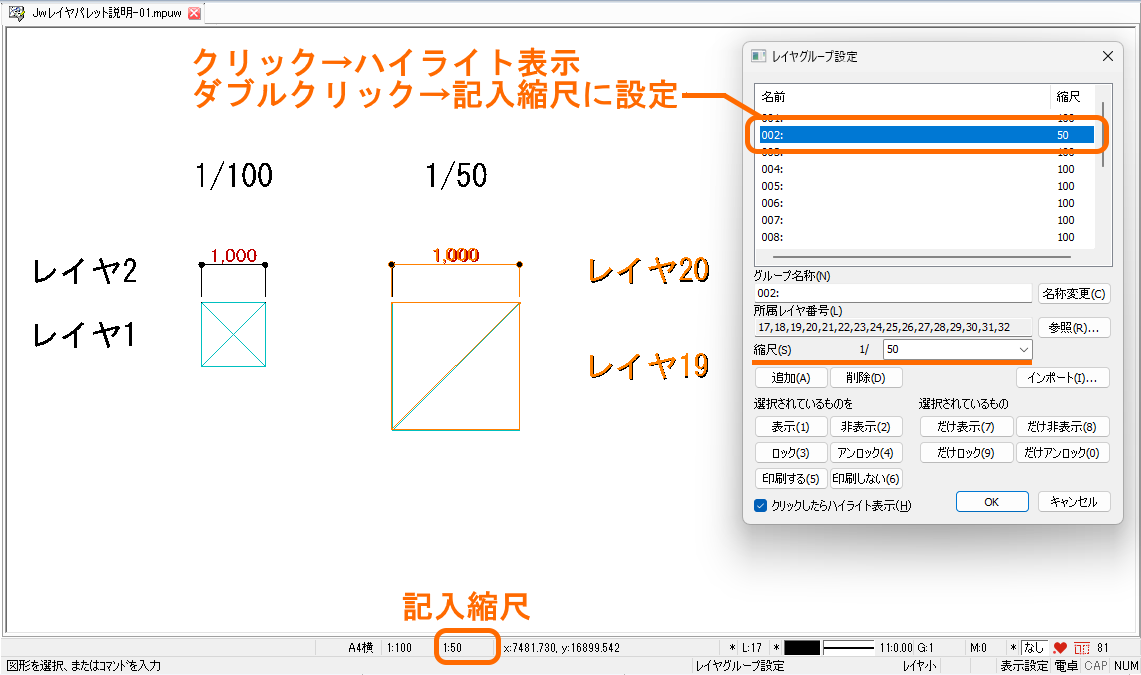

グループ番号をクリックすると、指定したグループに所属しているレイヤがハイライト表示され確認できます。
ダブルクリックすると、「記入縮尺」を設定できます。
指定したグループに所属しているレイヤの表示状態も変更できます。

• DRA-CAD13から「レイヤグループ設定」コマンドで「記入縮尺」も設定できます。

レイヤグループ設定コマンド：リボンメニューでは[レイヤ]メニュー → 〔状態〕パレット → [レイヤグループ設定]

「Jwレイヤパレット」と「レイヤグループ設定」コマンドの設定の注意点
「Jwレイヤパレット」と「レイヤグループ設定」コマンドの「記入縮尺」は連動しません。 片方で縮尺を変更しても、もう一方には反映されないため、以下の点にご注意ください。

1. 記入縮尺の設定
   記入縮尺を変更した場合、操作した側のコマンドにのみ適用されます。
   両方の設定を合わせるか、正しく設定されている方のコマンドを使用してください。

2. Jw_cadへの書き出し（dracad 2025以降）^※
   Jw_cad形式に変換する際は、Jwレイヤパレットを表示した状態で、JWW保存を行った場合、「Jwレイヤパレット」で設定した記入縮尺で保存されます。
   Jwレイヤパレットを表示していない状態で、JWW保存を行った場合、「レイヤグループ設定」コマンドで設定した縮尺で保存されます。

   • 「Jwレイヤパレット」はdracad 2025から追加された機能。
3. dracadのファイル形式で保存時の注意
   「Jwレイヤパレット」の縮尺情報を保持するためには、以下の形式で保存する必要があります。
   保存形式： MPZ または MPUW
   バージョン： dracad 2025以降の形式
