第99回ユニコード対応 －文字記入、保存、QRコード挿入－

【概要】

ユニコードに完全対応しました。図面内に中国語や韓国語などの多言語や絵文字をそのまま文字として記入できます。

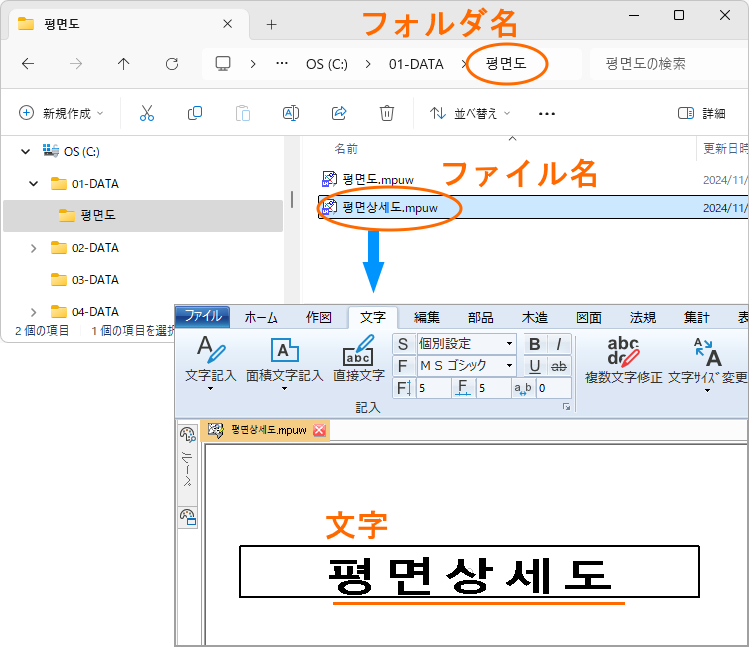

ファイル名やフォルダー名にユニコード文字が含まれていてもファイルの読み書きが可能となりました。
dracad 2025 から対応しました。

■「文字記入」コマンドでユニコード文字列を記入する

【操作】

• 入力するユニコード文字を、ブラウザーなどで検索して表示し、選択してコピーします。

1. 「文字記入」コマンドを実行する
   リボンメニュー：［文字］メニュー → ［文字記入］パネル → ［文字記入］
   プルダウンメニュー：［文字］ → ［文字記入］

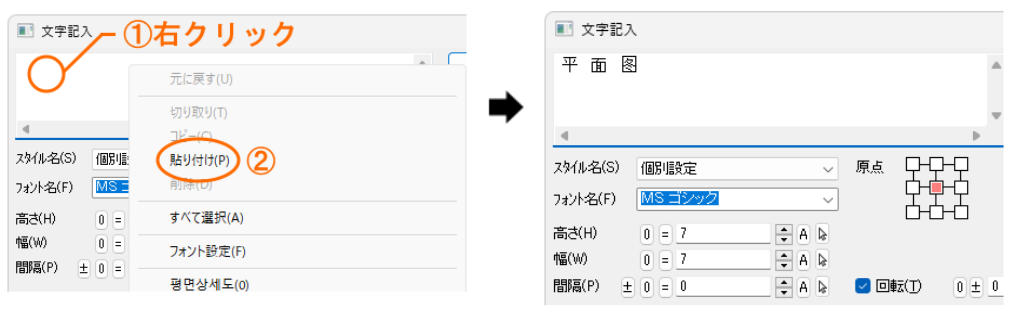

2. コピーした文字列を貼り付ける
   ①入力欄で右クリック → ②[貼り付け]をクリックする

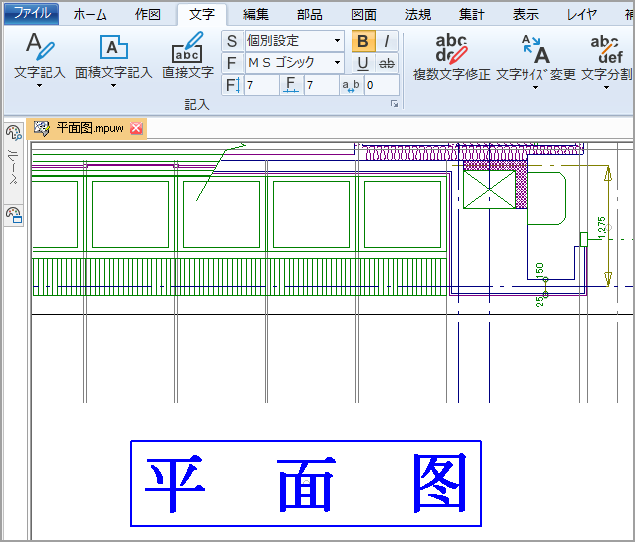

3. 文字を配置する
   ユニコード文字のまま配置される



【ポイント】

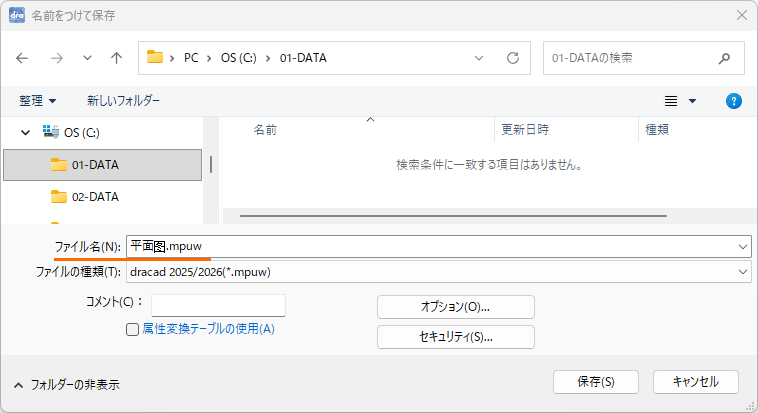

「名前をつけて保存」コマンド
保存時に、ファイル名やフォルダ名にユニコード文字を使用してそのまま保存できます。拡張子は「mpuw」で保存してください。

■QRコードでもユニコード文字を設定可能

【説明】

「QRコード挿入」コマンドでユニコード文字を情報として保存できるようになりました。
これまで表現できなかった文字情報を保存できます。

【操作】

• 入力するユニコード文字を、ブラウザーなどで検索して表示し、選択してコピーします。

1. 「QRコード挿入」コマンドを実行する
   リボンメニュー：［部品］メニュー → ［画像］パネル → ［QRコード挿入］
   プルダウンメニュー：［複合/外部図形］ → ［QRコード挿入］

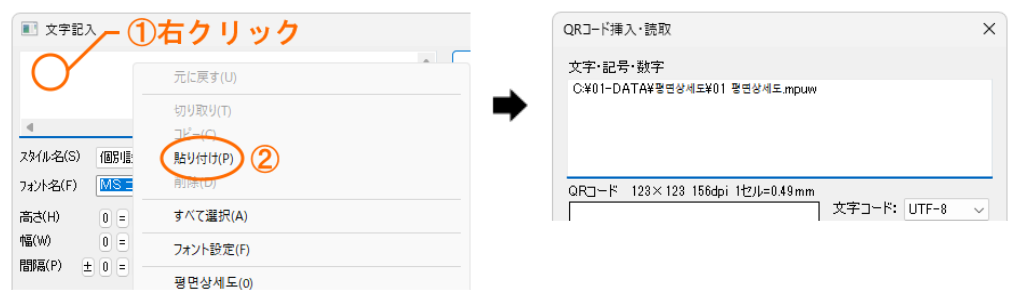

2. ダイアログ内で右クリック → ②[貼り付け]をクリックする

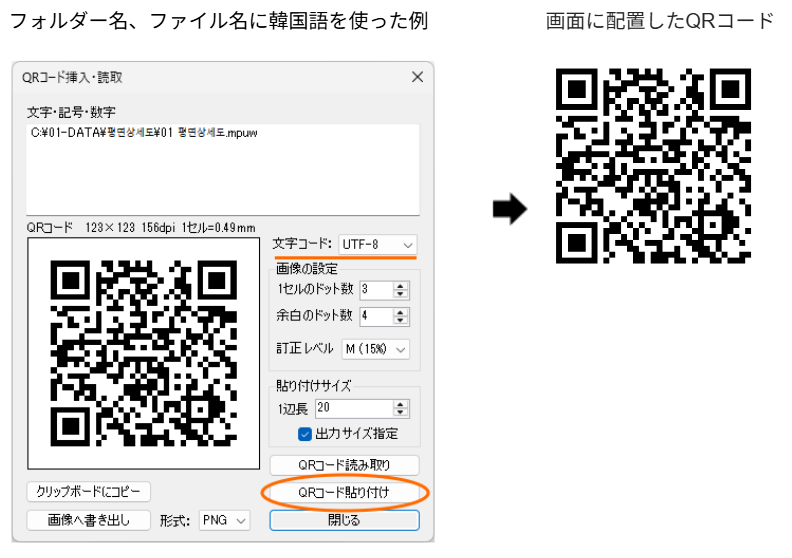

3. [QRコード貼り付け]ボタンをクリックで画面に配置する



【ポイント】

機種依存文字（例：①、 ℡ 、 ㍻）や旧字（例：﨑）  、ユニコード文字（例：〠）などの文字が含まれる場合は、文字コードに[UTF-8]を設定します。
半角の英数字・カナ・記号や全角の漢字・英数字・カナ・かな・記号など「JIS X 0208」基準の文字や
「Shift-JIS」の文字を使用する場合は、文字コードに[Shift-JIS]を設定します。
