第95回ブロックリストで一覧表示や編集が可能

【概要】

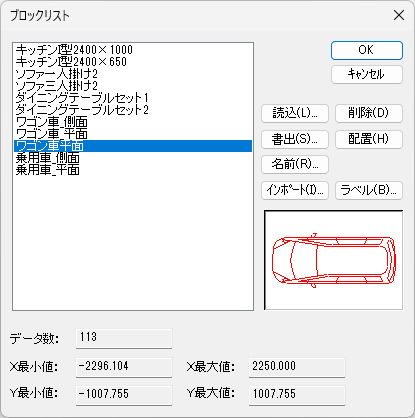

「ブロックリスト」コマンドでは、登録済みブロックの一覧表示とプレビュー確認が行えます。 登録したブロックの削除や名称変更などの編集をはじめ、ファイルへの書き出しや、別図面からのインポートが可能です。

• ブロック名の変更はDRA-CAD22から追加された機能です。

【ポイント】

豊富な編集機能があります。

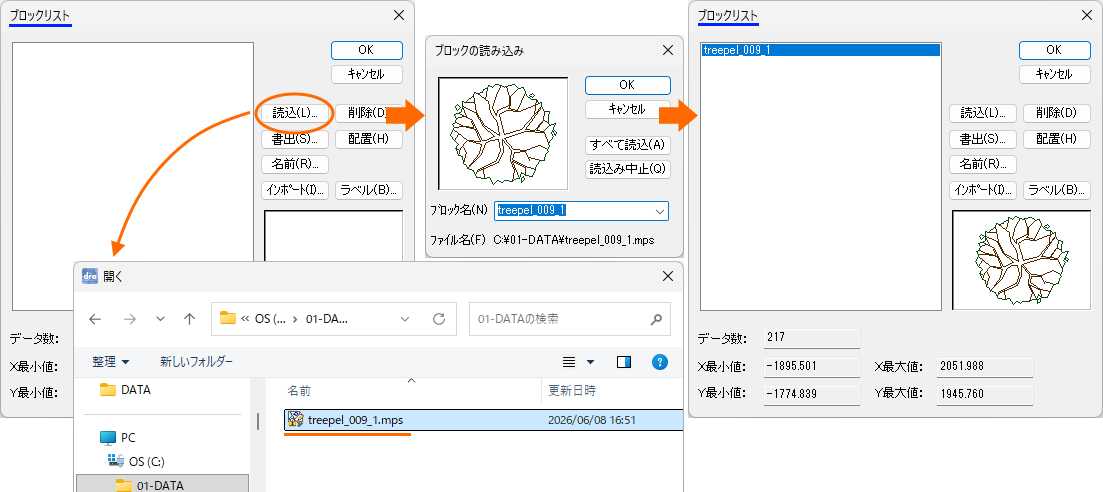

• 読込：保存したファイルをブロックとして登録します。

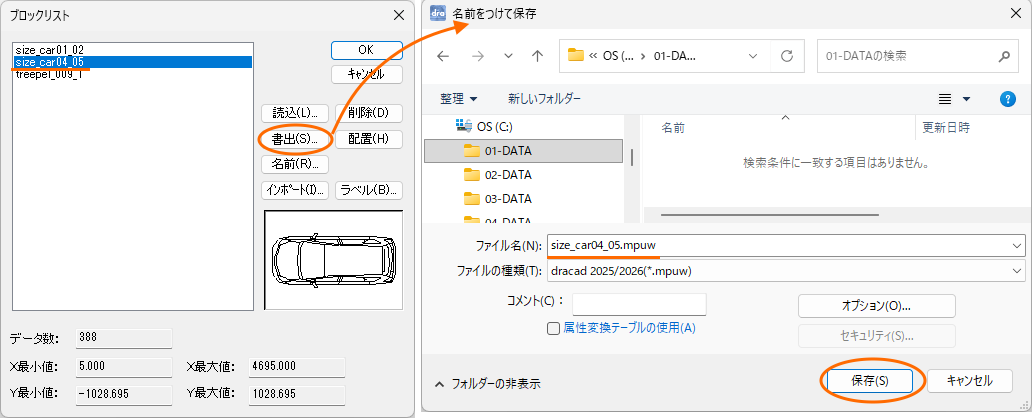

• 書出：選択したブロックを別のファイルとして保存します。

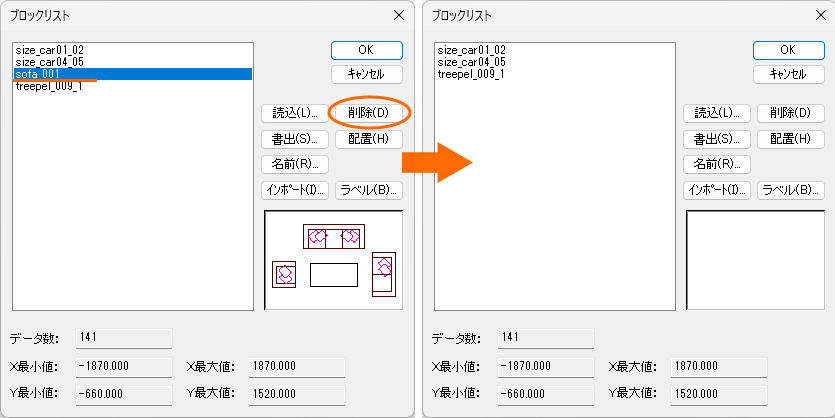

• 削除：選択したブロックをリストから削除します。



以下は【操作】で説明

• インポート：他のファイルで登録しているブロックを、作業中のファイルにインポートします。

• 配置：選択したブロックを配置します。

• 名前：選択したブロックのブロック名を変更します。


【操作】

■他のファイルで登録済みのブロックをインポートする

【ポイント】

他のファイルで登録済みのブロックは、そのファイルから作業中のファイルにインポートできます。
必要なブロックは1つからでもインポート可能なほか、複数のブロックを一括でインポートすることも可能です。

1. 「ブロックリスト」コマンドを実行する

   リボンメニュー：［部品］メニュー → ［ブロック］パネル → ［ブロックリスト］
   プルダウンメニュー：［複合/外部図形］ → ［ブロックリスト］

2. インポートする

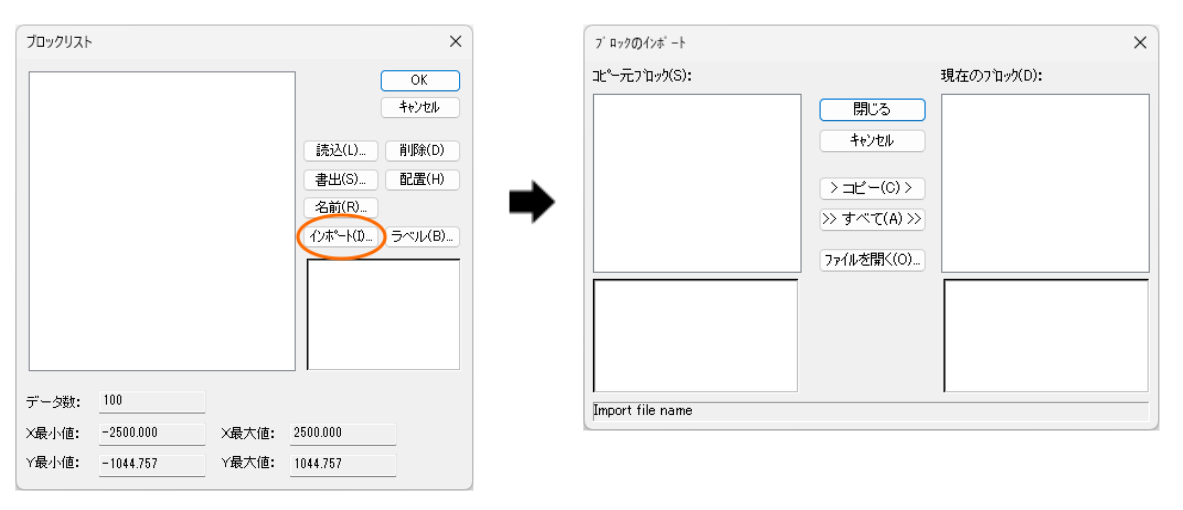

   [インポート]ボタンをクリックします。
   「ブロックのインポート」ダイアログが表示されます。


3. 他のファイルを開く

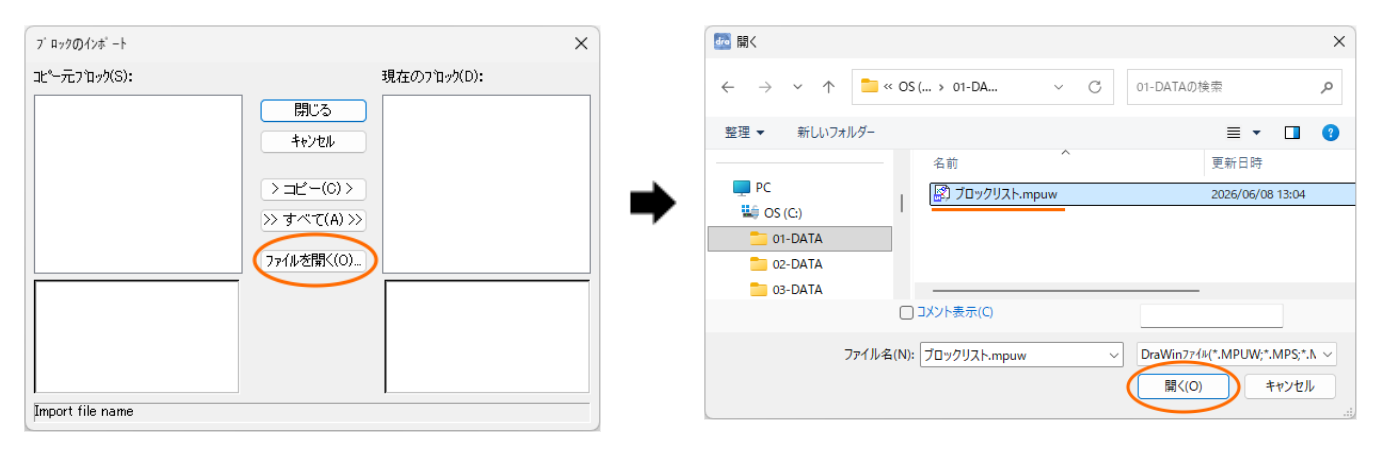

   [ファイルを開く]ボタンをクリックします。
   「開く」ダイアログが表示されますので、ファイルを選択します。


4. 現在のファイルのブロックリストにインポートする
   「ブロックのインポート」ダイアログが表示されます。
   左側に「他のファイルに登録されているブロック」が表示されます。

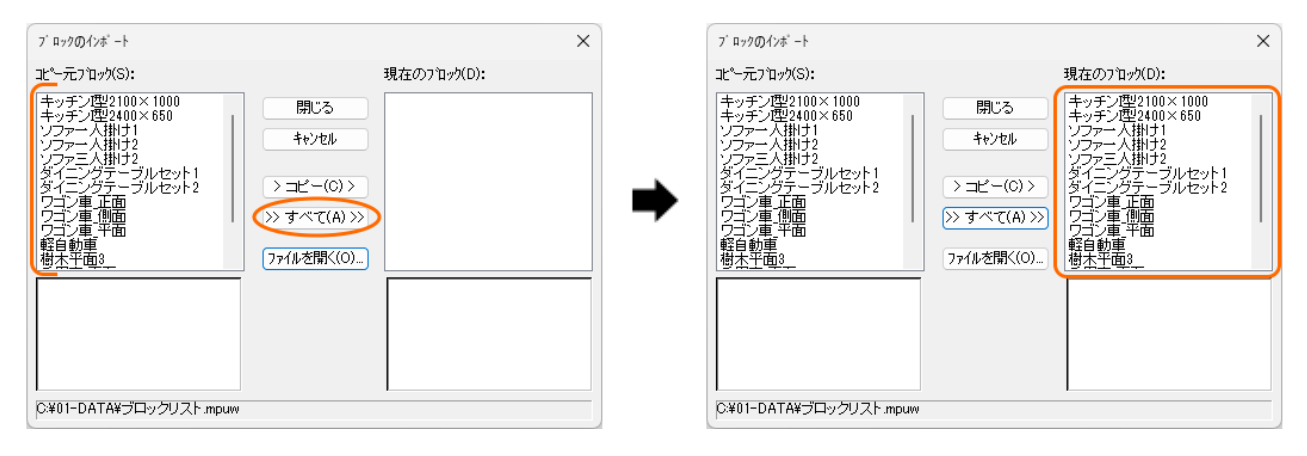

   [すべて]ボタンをクリックすると、右側に「現在の画面にインポートするブロック」が表示されます。


5. 現在の画面のファイルにブロックが登録される

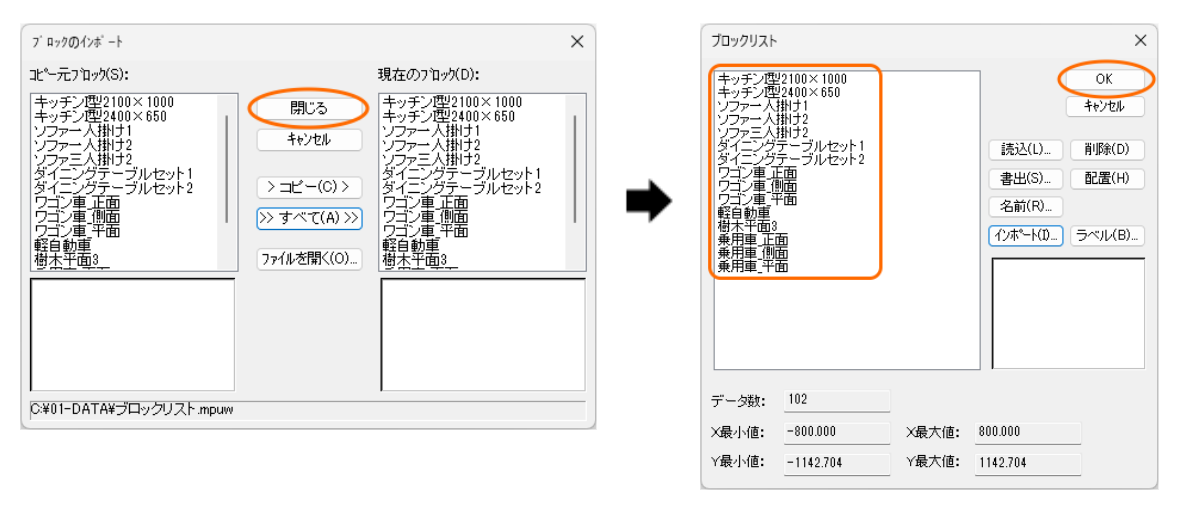

   [閉じる]ボタンをクリックすると、「ブロックリスト」ダイアログに戻りインポートされたブロックが表示されます。
   [OK]ボタンをクリックすると、作業中の画面のファイルにインポートされます。



【ポイント】

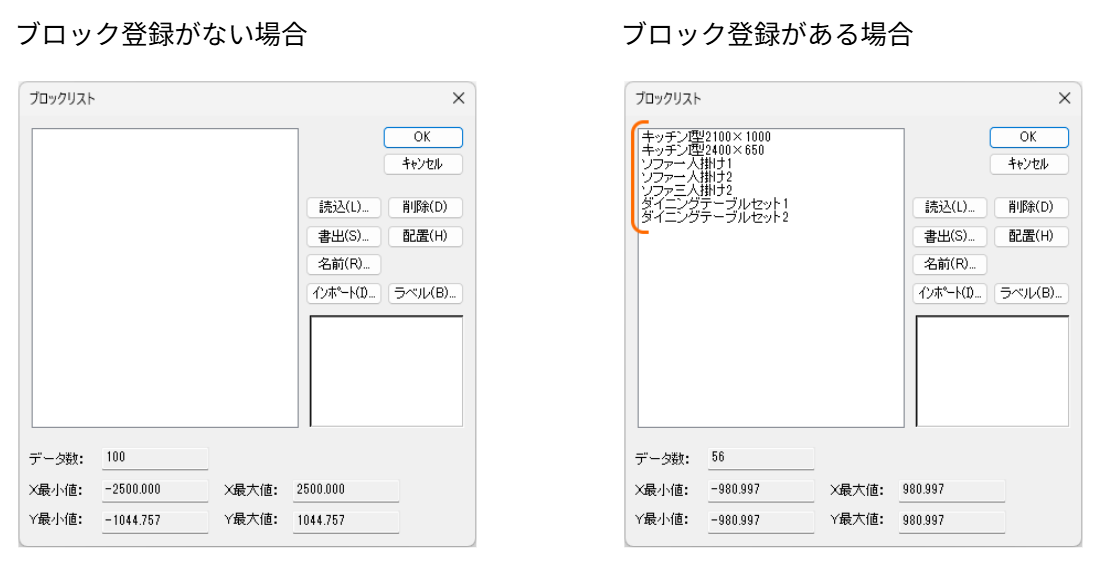

作業中のファイルにインポートする際、既に登録したブロックがある場合はリストに表示されます。
ブロックがすでに登録されていても、追加でインポートできます。

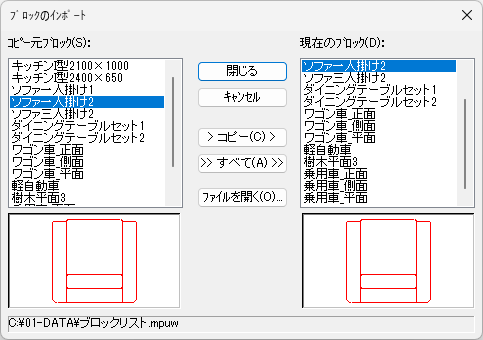

ただし、同じブロック名の場合には上書きされますので、元のブロックを残したい場合は、あらかじめ現在のブロック名を変更しておきましょう。
詳細は、「■ブロック名を変更する」をご参照ください。

■インポートしたブロックを配置する

1. 「ブロックリスト」コマンドを実行する

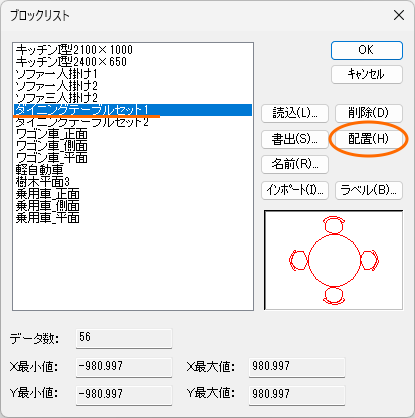

   配置するブロックを選択し、[配置]ボタンをクリックする。

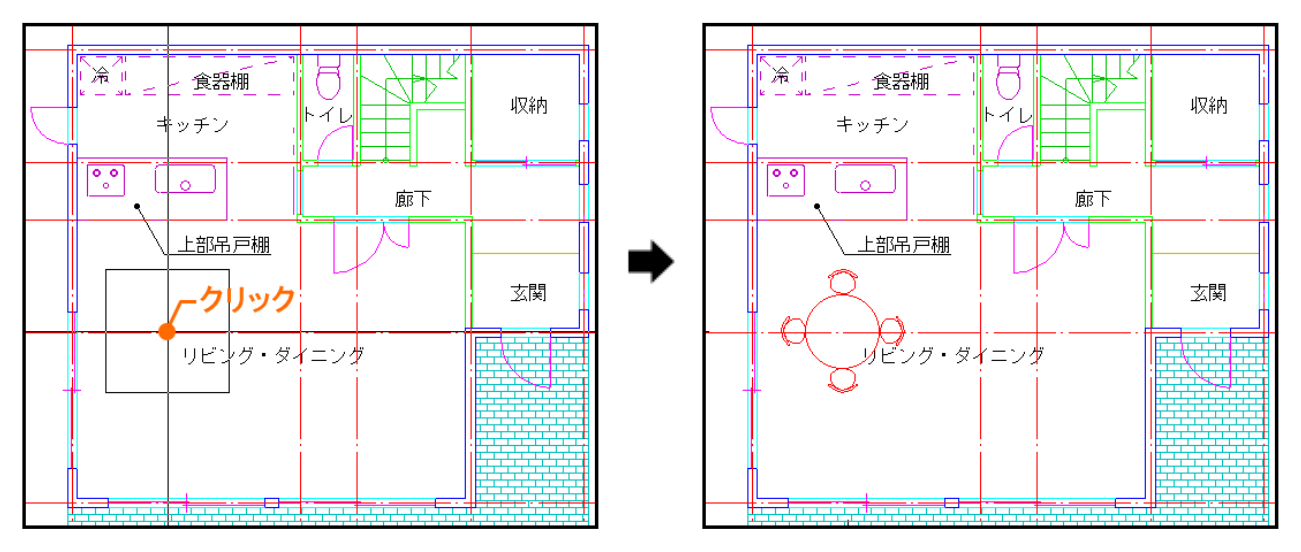

   位置を指定するとブロックが配置されます。


■ブロック名を変更する

1. 「ブロックリスト」コマンドを実行する
2. ブロック名を変更する

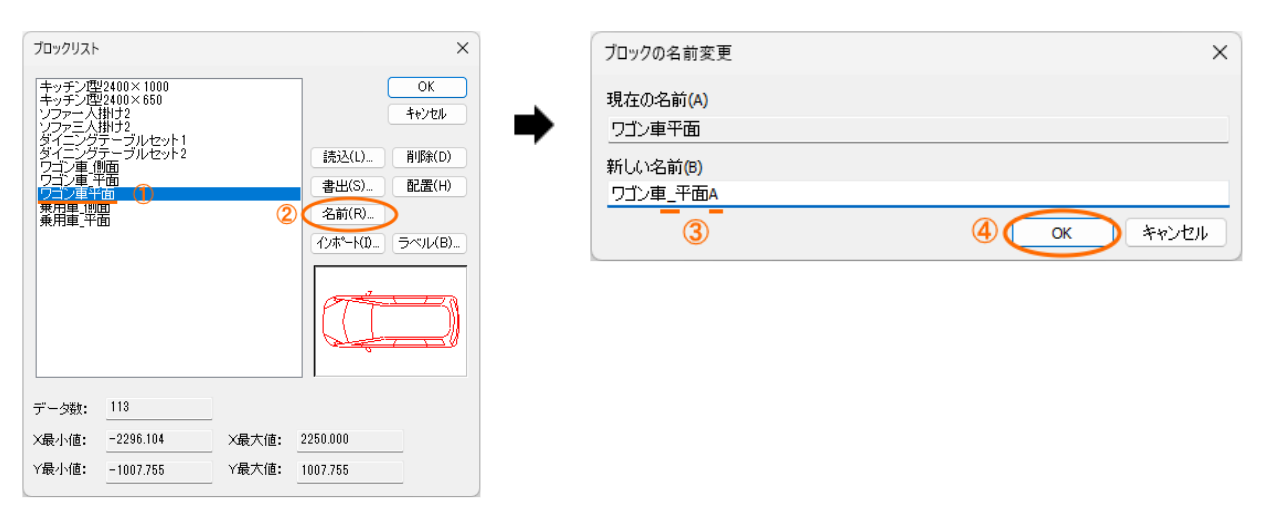

   1. 変更するブロックを選択し、[名前]ボタンをクリックします。
   2. 「ブロックの名前変更」ダイアログが表示されますので、[新しい名前]の欄に入力して、[OK]ボタンをクリックします。


   3. ブロック名が変更されます。
