第94回ブロックの登録方法とブロックの配置

【概要】

図形をブロックとして登録し配置します。

【ブロックにするメリット】

• 同じ図形を複数個配置するときに、ファイルに保存されるデータ量を抑えることができます。
• 名前をつけて登録しますので、リストで管理できます。
• 配置したブロックをブロック単位で集計することもできます。
• 配置後も「ブロック編集」コマンドから元の図形を変更できます。配置した同じブロックも同時に変更されますので、一括で変更できたり修正漏れを防げます。

【操作】

■ブロックの登録その１ 「ブロック登録コマンドから登録」

1. 「ブロック登録」コマンドを実行する

   リボンメニュー：［部品］メニュー → ［ブロック］パネル → ［ブロック登録］
   プルダウンメニュー：［複合/外部図形］ → ［ブロック登録］

   ブロック名を入力し、[OK]ボタンをクリックします。


2. 登録する図形を選択する

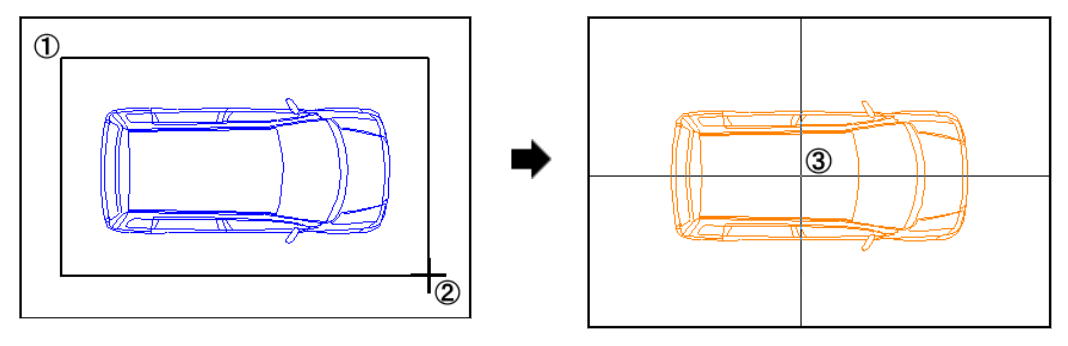

   登録する図形を選択し、基点を指示すると、登録されます。

   【ポイント】

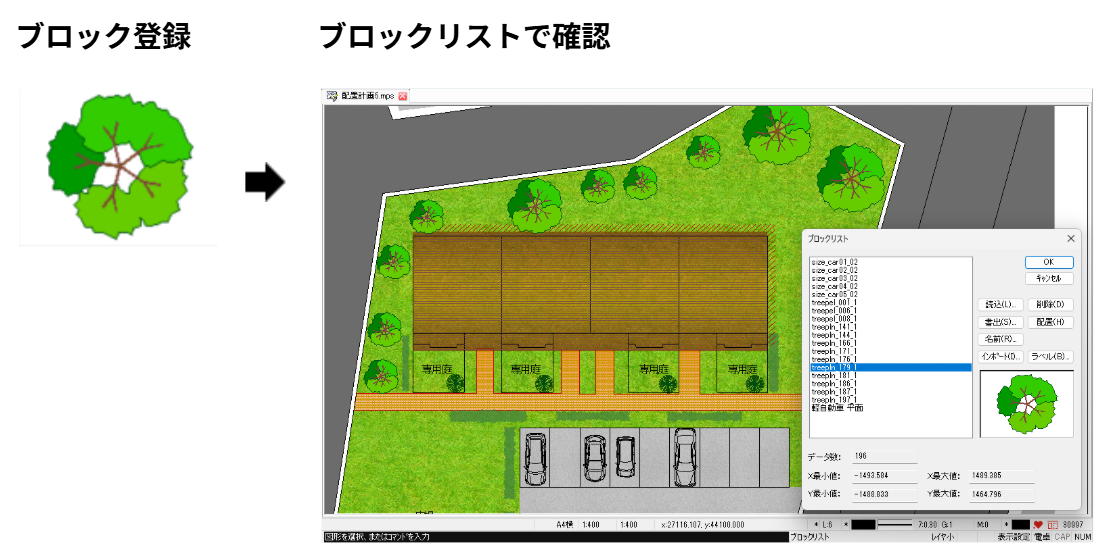

   登録されたブロックは「ブロック挿入」や「ブロックリスト」コマンドで確認できます。
   「ブロック挿入」コマンドで画面に配置できます。(「■ブロックの配置」を参照）


■ブロックの登録その２ 「パーツパレットから登録」

1. 「パーツパレット」を表示する

   1. 画面右側の「パーツ」をクリックすると、パーツパレットが表示されます。

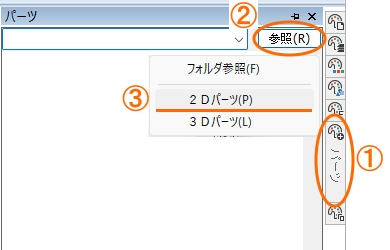

   2. [参照]ボタンをクリックして、「2Dパーツ」を選択します。

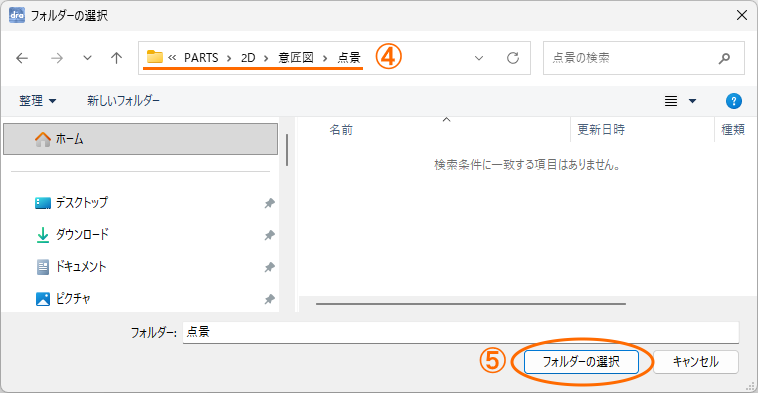

   3. 「フォルダーの選択」ダイアログが表示されますので、ここでは下記の場所を指定して、[フォルダの選択]ボタンをクリックします。
      C:¥Users¥（ユーザー名）¥Documents¥archi pivot¥プログラム名¥PARTS¥2D¥意匠図¥点景¥



   【ポイント】
   「2Dパーツ」「3Dパーツ」にはパーツデータが入っており、2D・3Dフォルダ以下のパーツデータをご利用いただけます。
   また、オリジナルのパーツデータを作成されている場合は、「フォルダ参照」から指定できます。

   • DRA-CADシリーズの LEでは「3Dパーツ」は表示されません。

2. 「パーツパレット」にデータが表示される

   1. パーツパレットの一覧にパーツデータが表示されます。

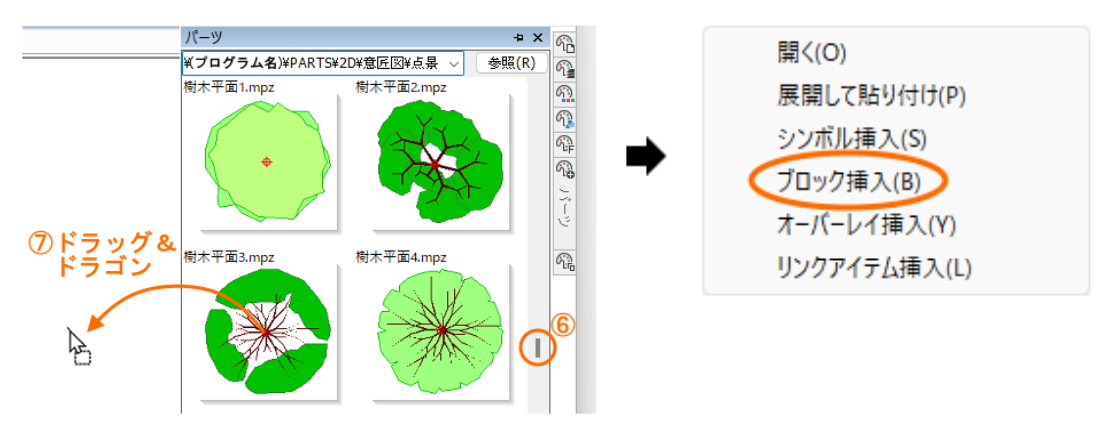

   2. スクロールして登録（挿入）したいデータを画面上にドラッ＆ドロップします。
   3. メニューから「ブロック挿入」を選択します。


   4. 「ブロックの読み込み」ダイアログが表示されますので、[OK]ボタンをクリックすると、ブロックとして登録されます。



   【ポイント】

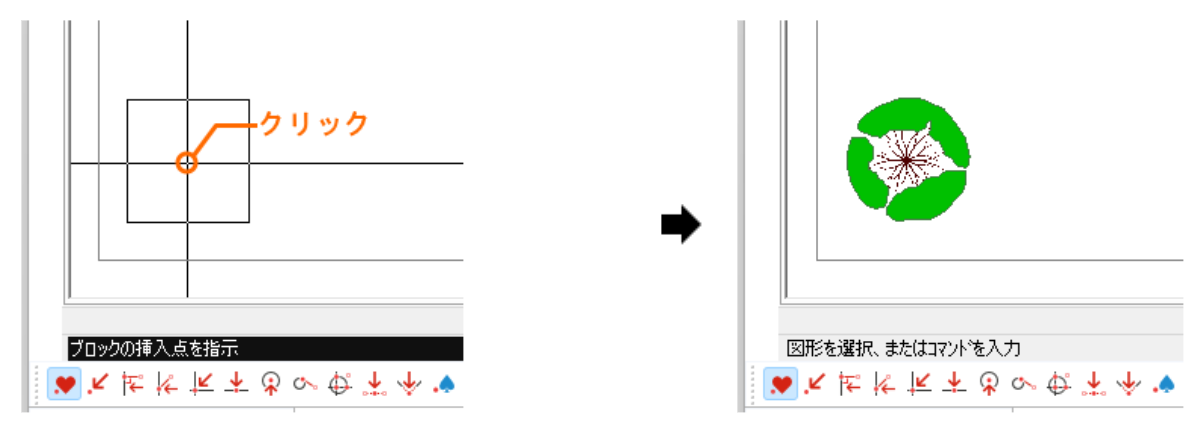

   登録されるとカーソルに四角が表示されますので、クリックするとそのままブロックとして配置されます。
   四角が表示されているところで右クリックすると、配置はキャンセルされます。


■ブロックの登録その３ 「DRA-CADアソシエイトの『パーツコレクション』から登録」

下記のアドレスから、DRA-CADアソシエイトを表示し、ログインしてください。
https://www.kozo.co.jp/dracad/member/

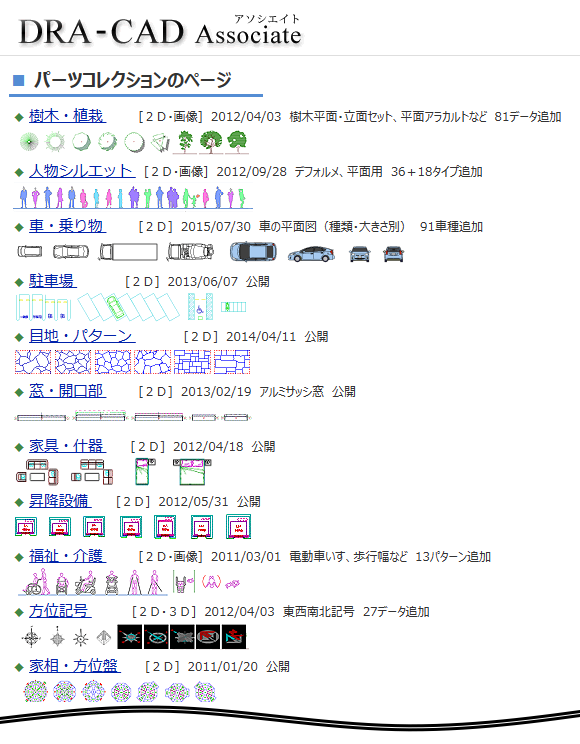

「パーツコレクションのページ」をクリックすると下記の画面が表示されます。

• 「DRA-CADアソシエイト」の会員の皆さまには、高品質なパーツデータをご提供しています。
• 『パーツコレクション』の◆ご利用上の注意◆ および ◆ご利用方法◆ をご覧ください。

1. パーツデータを表示する
   パーツコレクションの中からブロック登録したいデータを画面に表示します。ここでは、「車・乗り物」を選択します。

2. ブロック登録する

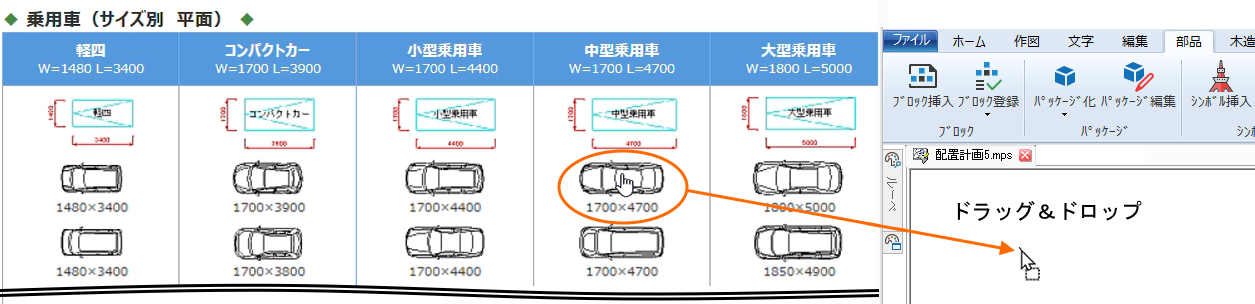

   1. 配置したい車をDRA-CADの画面上にドラッグ＆ドロップします。

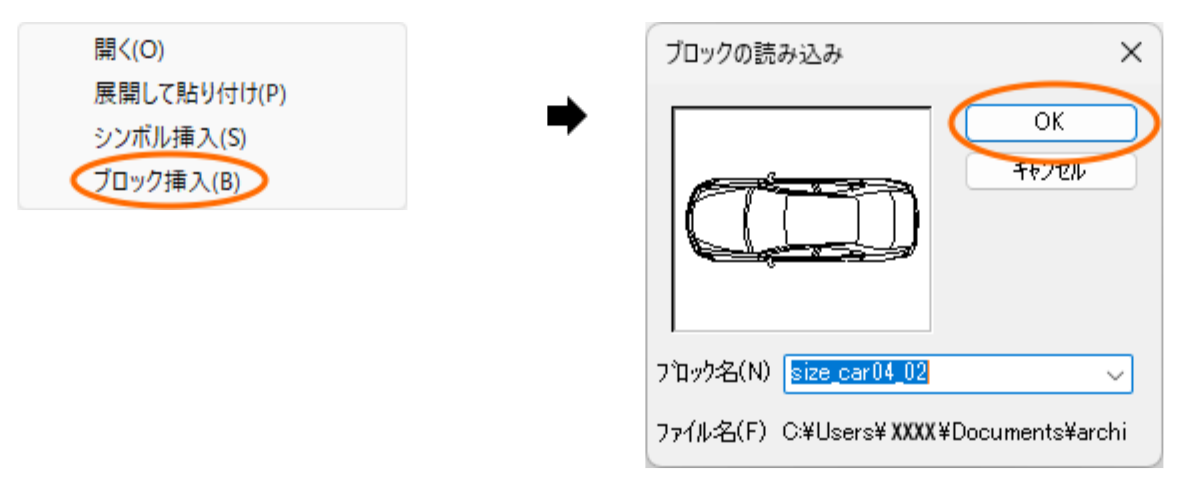

   2. メニューから「ブロック挿入」を選択します。
   3. 「ブロックの読み込み」ダイアログが表示されますので、[OK]ボタンをクリックします。
      [OK]すると、ブロックとして登録されます。


3. ブロックとして配置する

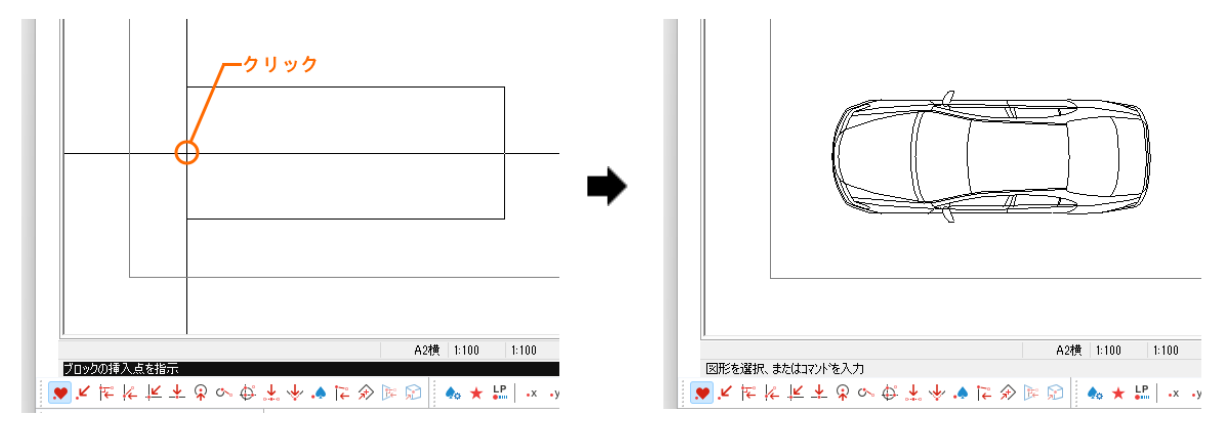

   登録すると、カーソルに四角が表示されますので、クリックするとブロックとして配置されます。
   四角が表示されているところで右クリックすると、配置はキャンセルされます。



■ブロックの配置

登録されたブロックは、「ブロック挿入」コマンドで画面に配置できます。

1. 「ブロック挿入」コマンドを実行する

   リボンメニュー：［部品］メニュー → ［ブロック］パネル → ［ブロック挿入］
   プルダウンメニュー：［複合/外部図形］ → ［ブロック挿入］

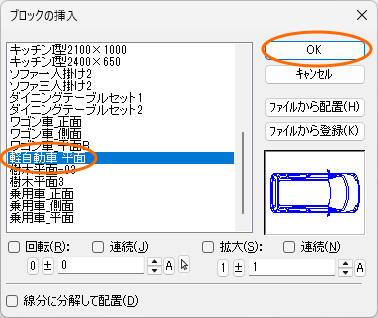

   挿入したいブロックを選択し、[OK]ボタンをクリックします。


2. ブロックを配置する

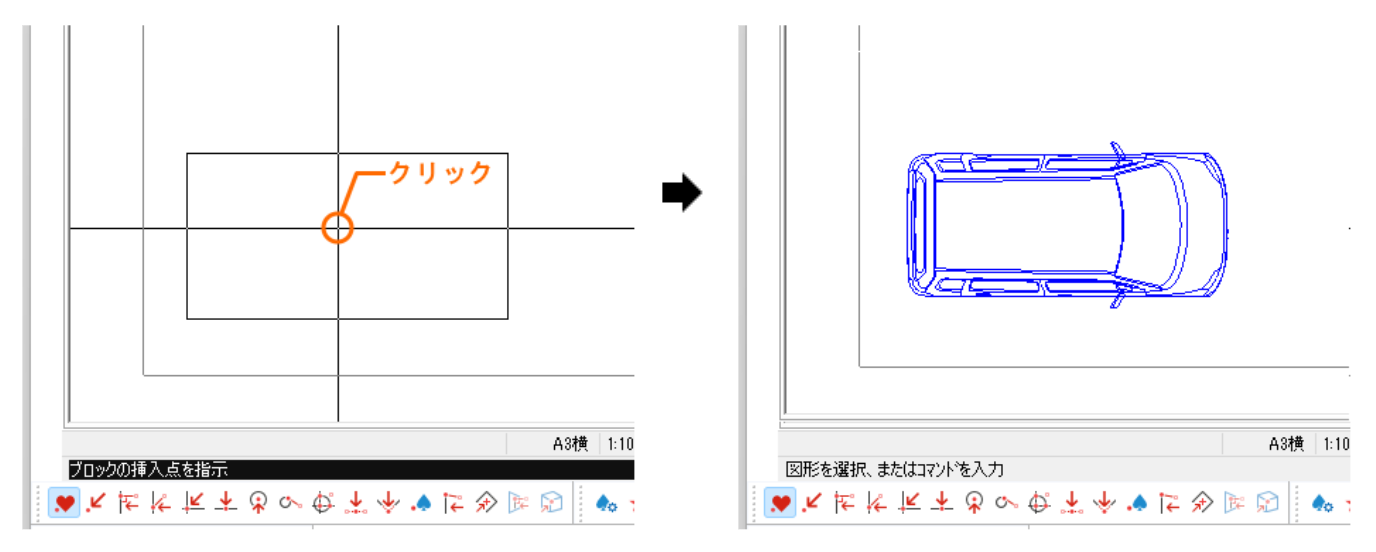

   カーソルに四角が表示されますので、クリックするとブロックとして配置されます。



※「DRA-CAD」、「dracad シリーズ」は、株式会社構造システムの著作物であり、著作権およびその他の権利は株式会社構造システムに帰属します。
