第88回オーバーレイは指定色で印刷する機能―印刷の設定コマンド

【概要】

DRA-CAD22シリーズより「印刷の設定」コマンドに「表示色が指定色のオーバーレイは、指定色で印刷する」機能を追加しました。オーバーレイしたファイルを指定した色で印刷することができます。

【操作】

■準備

ここでは構造図にオーバーレイとして意匠図を重ね合わせ、指定色で表示します。

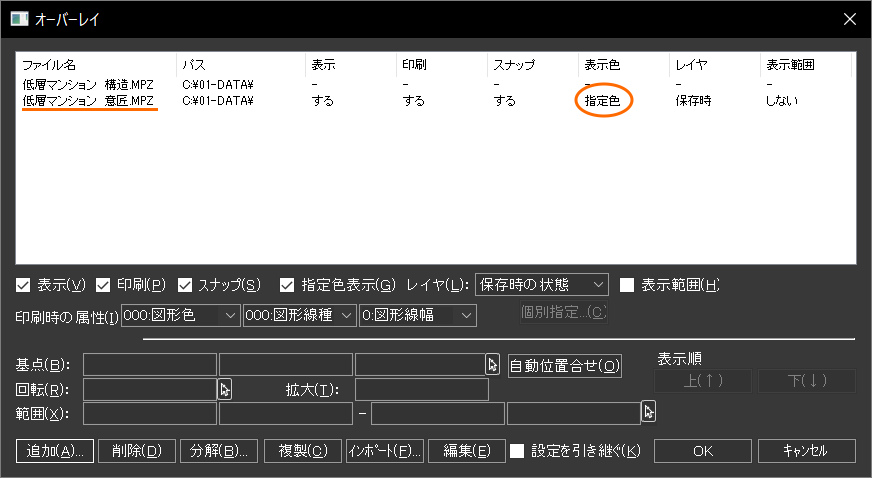

構造図のMPZファイルを開き、「オーバーレイ管理」コマンドを実行して意匠図のMPZファイルを[追加]ボタンから追加します。表示色は「指定色」を設定します。

「オーバーレイ管理」コマンドを実行する
リボンメニュー：［図面］メニュー → ［オーバーレイ管理］
プルダウンメニュー：［複合/外部図形］メニュー → ［オーバーレイ管理］

画面上の表示

1. 「印刷の設定」コマンドを実行する
   リボンメニュー：［ファイル］メニュー → ［印刷の設定］ → ［印刷の設定］
   プルダウンメニュー：［ファイル］メニュー → ［印刷の設定］

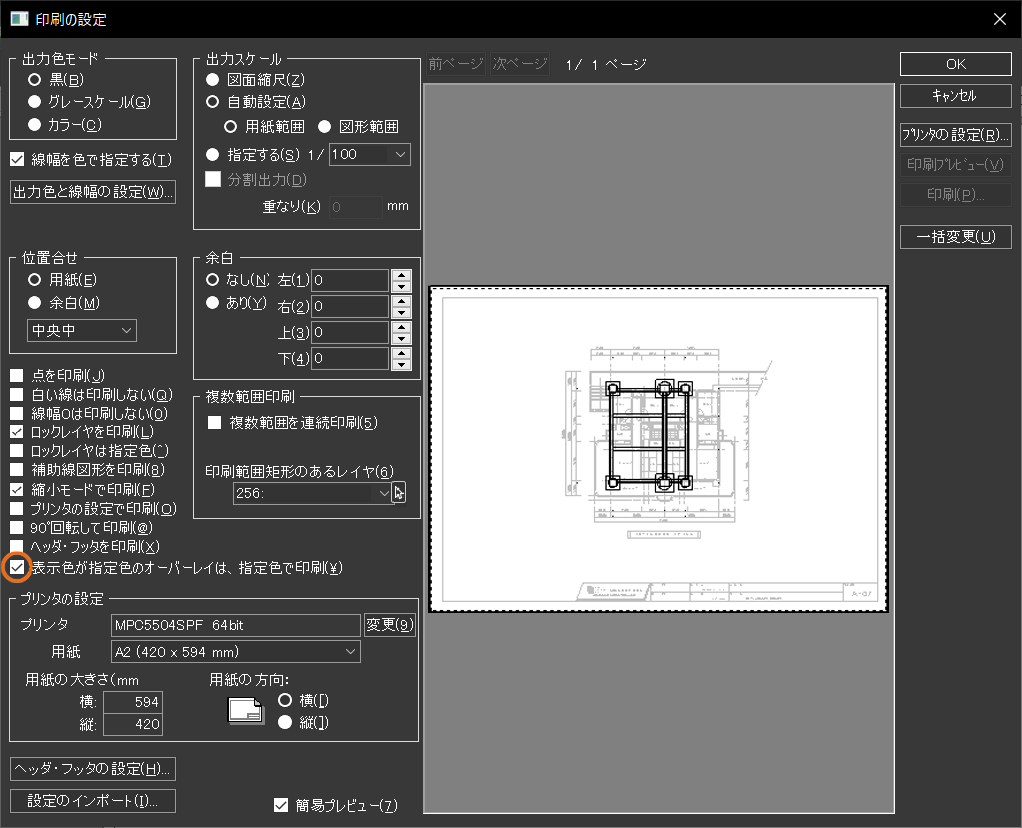

2. 印刷の設定ダイアログが表示される
   [表示色が指定色のオーバーレイは、指定色で印刷]を☑する

3. 印刷を実行する

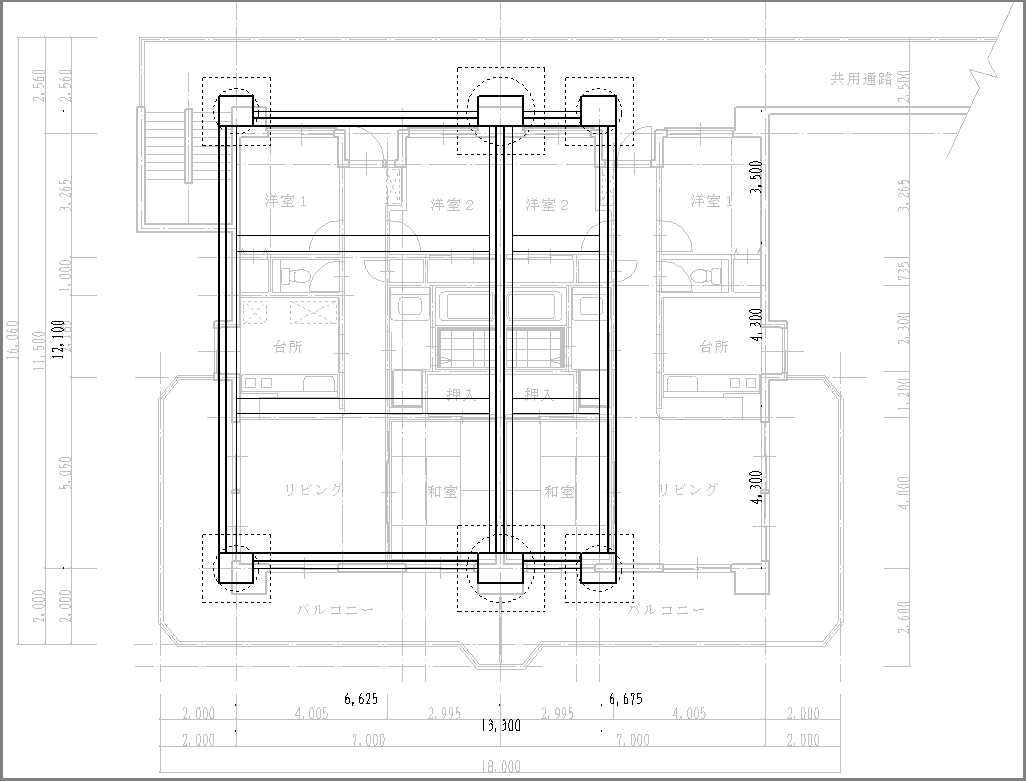

   オーバーレイしたファイルが指定色で印刷されます。

【ポイント】

オーバーレイの指定色の確認方法

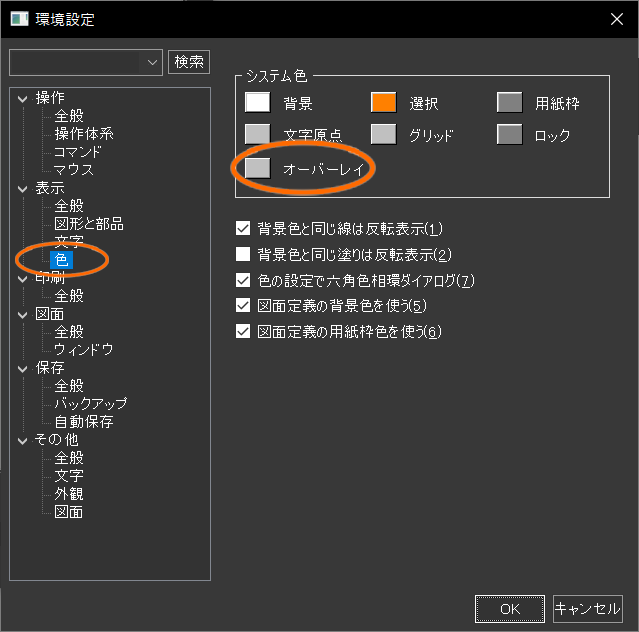

「環境設定」コマンドの〔表示〕タブ、または「カラー設定」で確認できます。
環境設定：
リボンメニュー：［ファイル］メニュー → ［設定］ → ［環境設定］
プルダウンメニュー：［ファイル］メニュー → ［環境設定］

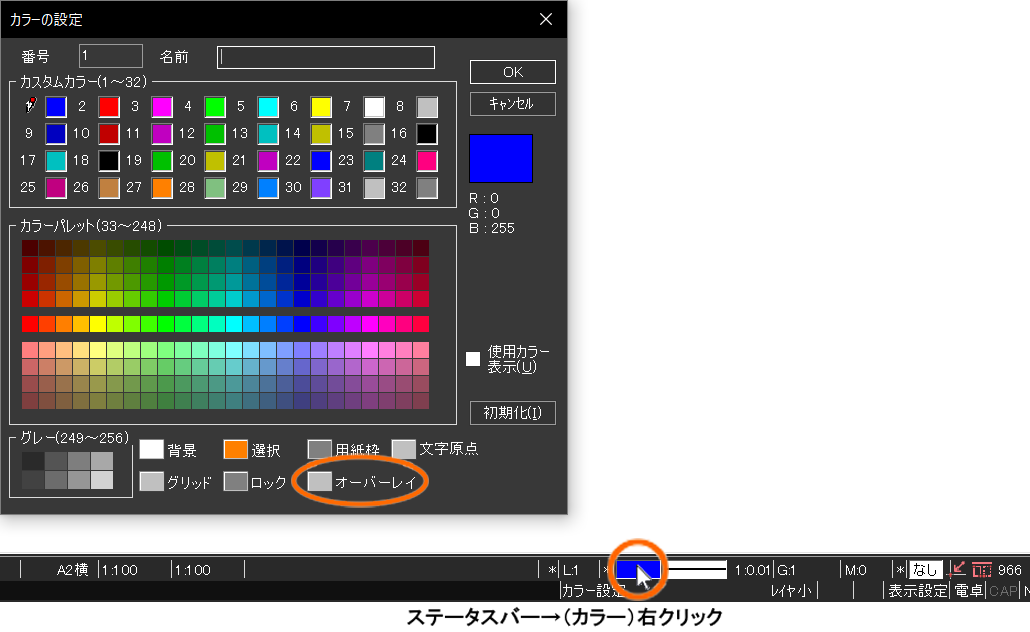

カラー設定：
ステータスバーのカラーで右クリックするとカラー設定コマンドが表示される

指定色を変更することも可能です。

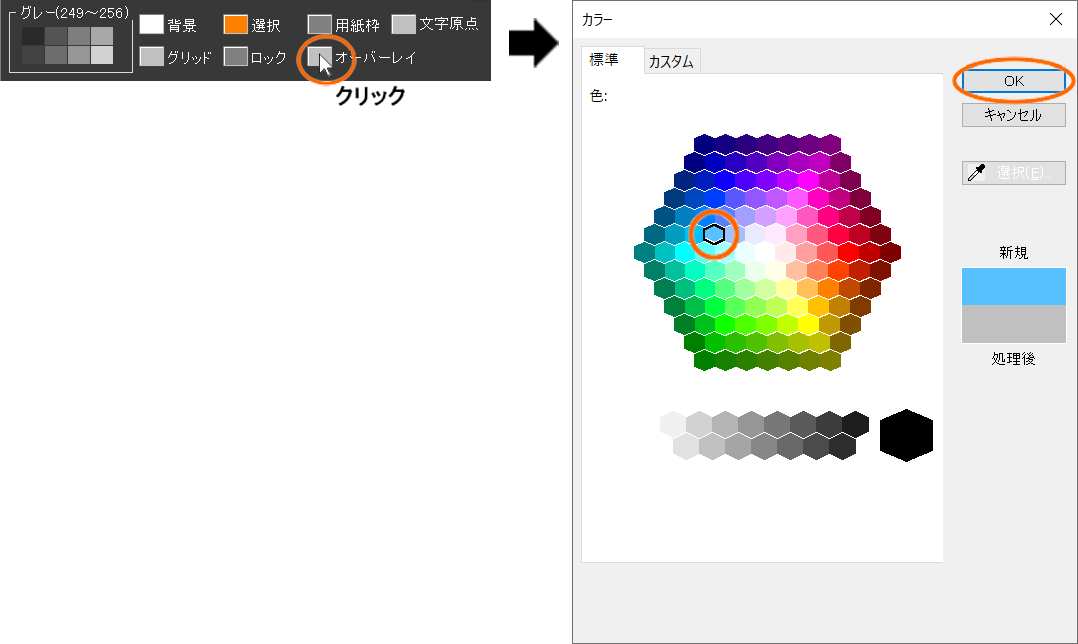

オーバーレイの色をクリックすると、カラーダイアログが表示されます。色を選択して変更できます。

【補足】

「印刷の設定」コマンドの「表示色が指定色のオーバーレイは、指定色で印刷」はDRA-CAD22以降のバージョンでご利用いただけます。
