第87回プレキャスト配筋の結合曲線の作図―プレキャスト配筋の結合コマンド

【概要】

PC（PCa）設計における、PC鋼材間を結ぶ曲線を作図できます。
結合する曲線間の円の半径を指定し、PC鋼材の線分を指定することで、曲線が作図されます。

• DRA-CAD22以降のバージョンでご利用いただけます。

【操作】

1. 「プレキャスト配筋の結合」コマンドを実行する
   リボンメニュー：［作図］メニュー → ［構造図］パネル → ［プレキャスト配筋の結合］
   プルダウンメニュー：［作図］メニュー → ［プレキャスト配筋の結合］

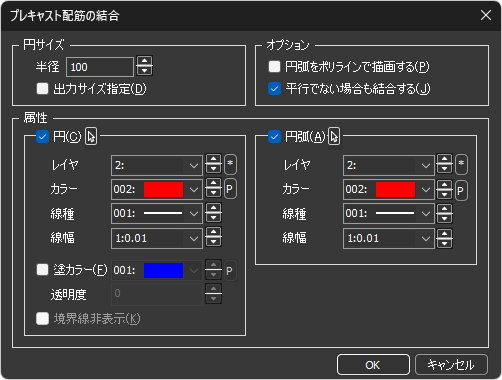

2. 円の半径を指定する

3. 線分を指定する
   平行な２つの線分①、②を指定すると、結合されます

【ポイント】

平行でない線分の場合でも、[平行でない場合も結合する]に☑を入れることで結合できます。】

【補足】

属性にチェックを入れない場合は、最初に指示した図形の属性で作図されます。
「プレキャスト配筋の結合」コマンドはDRA-CAD22以降のバージョンでご利用いただけます。

■YouTubeにて「プレキャスト配筋の結合」コマンドに関連した下記の動画をご覧いただけます。

【DRA-CAD】DRA-CAD22注目の新機能をご紹介
下記のQRコードからもご覧いただけます。
