第85回一括で寸法線を描く 寸法線自動作図コマンド

【概要】

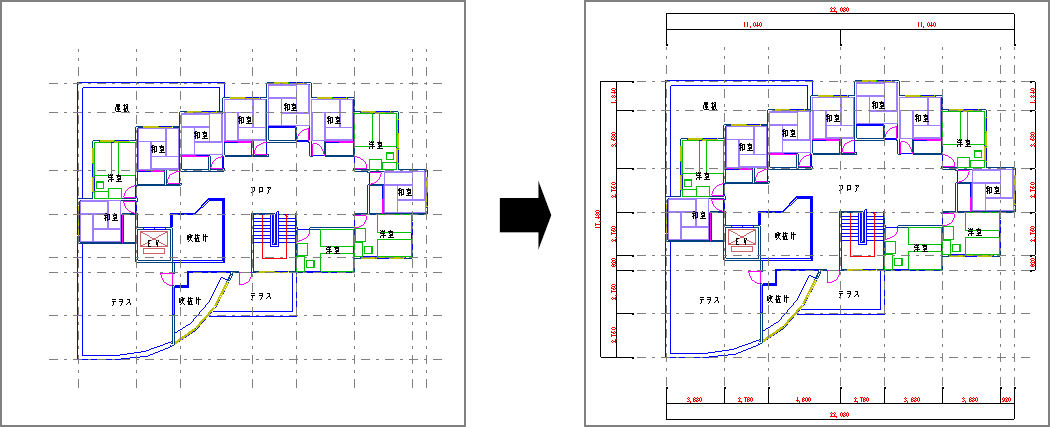

一括で寸法線を描くコマンドです。計画の立案時に、図面の体裁を手早く整えられます。

• DRA-CAD22シリーズ以降のバージョンでご利用いただけます。

【操作】

1. 「寸法線自動作図」コマンドを実行する
   リボンメニュー：［作図］メニュー → ［製図記号］パネル → ［寸法自動］
   プルダウンメニュー：［作図］メニュー → ［寸法線自動作図］

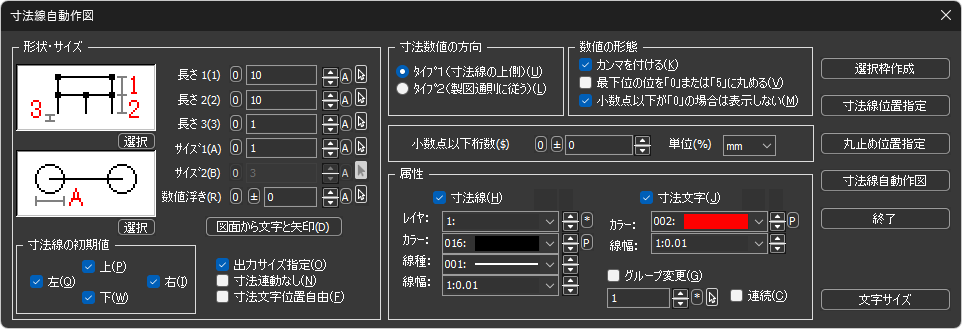

2. 形状・サイズや寸法線を作成する位置などを設定する

【ポイント】

形状・サイズの[選択]ボタン：３重の寸法線も作図できます。

3. 寸法線を作成したい図形との交点を指定する

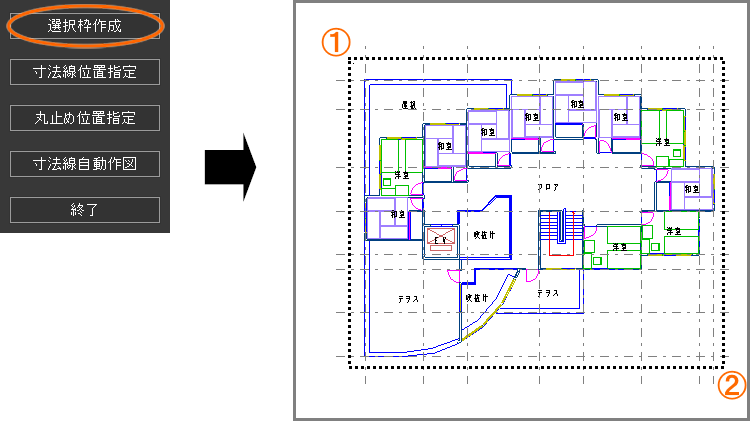

   [選択枠作成]ボタンをクリックし、通り芯と交差するように対角の２点①、②を指定します。

• 選択枠と交差した線分の交点を、寸法線の丸止め位置（または基点）として認識します。

4. 寸法線の下書きが表示される

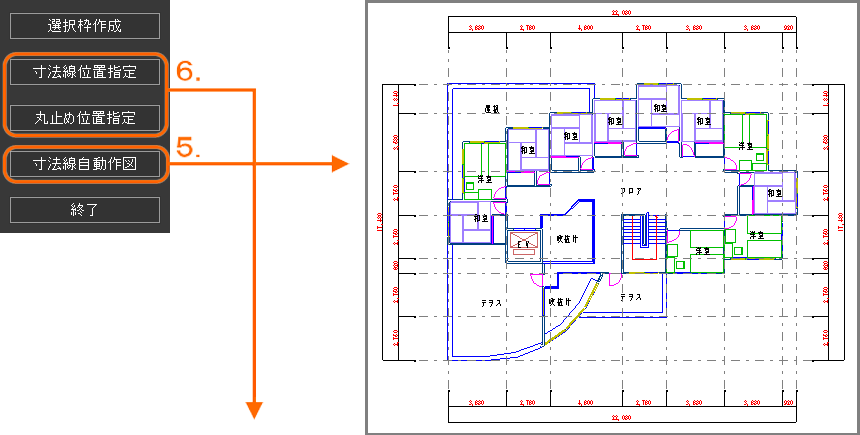

5. 寸法線を作図する
   [寸法線自動作図]ボタンをクリックすると、一括で寸法線が作図されます。
   [寸法線自動作図]ボタンを実行せず、続けて６．の操作で、寸法線を「作成する」／「作成しない」の指定や丸止め位置を指定できます。

【ポイント】

[寸法線位置指定]、[丸止め位置指定]ボタン
寸法線の下書きが表示されている状態では、寸法線を「作成する」／「作成しない」の指定や丸止め位置を指定できます。
[寸法線位置指定]ボタン：実線は「作成する」／ 点線は「作成しない」

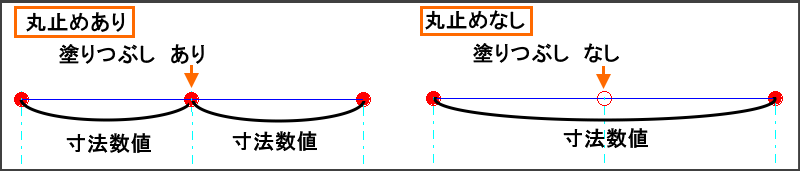

[丸止め位置指定]ボタン：塗りつぶし「あり」は丸止めあり ／ 塗りつぶし「なし」は 丸止めなし

6. 寸法線を「作成する」／「作成しない」の設定
   ① [寸法線位置指定]ボタンをクリックします。□の位置の寸法線をクリックします。
   ② クリックした寸法線は点線で表示されます。

【ポイント】

クリックするごとに、実線と点線が切り換わります

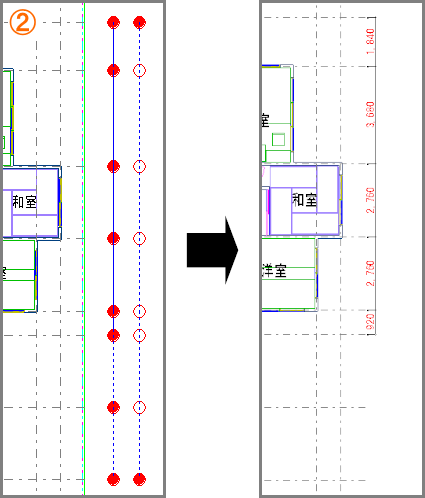

• [寸法線自動作図]ボタンをクリックすると、実線の位置の寸法線が作成されます。

ここでは、[寸法線自動作図]ボタンをクリックせず、続けて③ の操作を行います。

③ [丸止め位置指定]ボタンをクリックします。□の位置の丸止めをクリックします。

④ 丸止めの塗りつぶしが「あり」から「なし」に変わります。

【ポイント】

クリックするごとに、「あり」と「なし」が切り換わります。

⑤ [寸法線自動作図]ボタンをクリックすると、丸止めの位置に寸法数値が表示されます。

• で設定された寸法線が作成されます。

【補足】

「寸法線自動作図」コマンドはDRA-CAD22以降のバージョンでご利用いただけます。

■YouTubeにて「寸法線自動作図」コマンドに関連した下記の動画をご覧いただけます。

【DRA-CAD】一括で寸法線を描く「自動寸法線」コマンド
下記のQRコードからもご覧いただけます。

【DRA-CADおすすめ機能】寸法線自動作図
下記のQRコードからもご覧いただけます。

寸法線自動作図コマンドをぜひお試しください。
