第84回CEDXMデータの書き出し・読み込みが可能に

【概要】

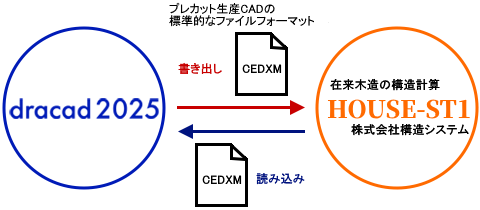

DRA-CAD22シリーズから、木造軸組工法住宅の意匠CADとプレカット生産CADのデータ連携を目的として構築された標準的なファイルフォーマット「CEDXM」への書き出し、読み込みに対応しました。

• DRA-CAD LEではご利用できません。

■書き出し

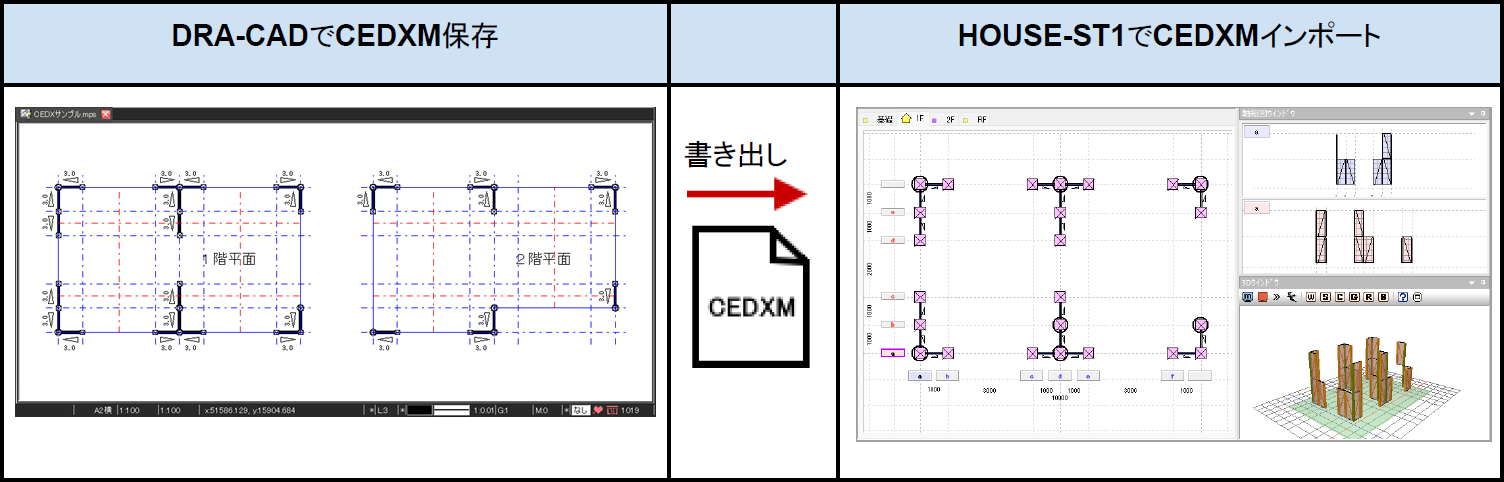

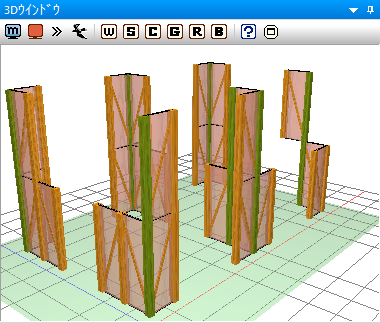

壁面計算、N値計算をするために入力した壁や柱などの情報を、「CEDXM」のファイルフォーマットで書き出します。 「HOUSE-ST1」で「CEDXM」ファイルをインポートし、足りないデータを入力することにより、許容応力度計算が行えます。壁や柱などの入力の手間を省力化できます。

• 在来木造の構造計算プログラム「HOUSE-ST1」

【操作】

準備：DRA-CADのサンプルファイル「N値計算サンプル.mps」を開きます。
壁量計算とN値計算の専用作図コマンドで入力した壁や柱などのデータを変換します。
サンプルファイルには、DRA-CADで壁量計算、N値計算をするための作図方法なども書かれています。

サンプルファイルの場所
　　DRA-CADをインストールしたフォルダーにあります。
　　例：C:¥Program Files (x86)¥dracad2025¥SAMPLES「N値計算サンプル.mps」・「木造壁量計算サンプル.mps」

1. 「CEDXM保存」コマンドを実行する
   リボンメニュー：［ファイル］メニュー → ［書き出し］ → ［CEDXM保存］
   プルダウンメニュー：［ファイル］メニュー → ［書き出し］ → ［CEDXM保存］

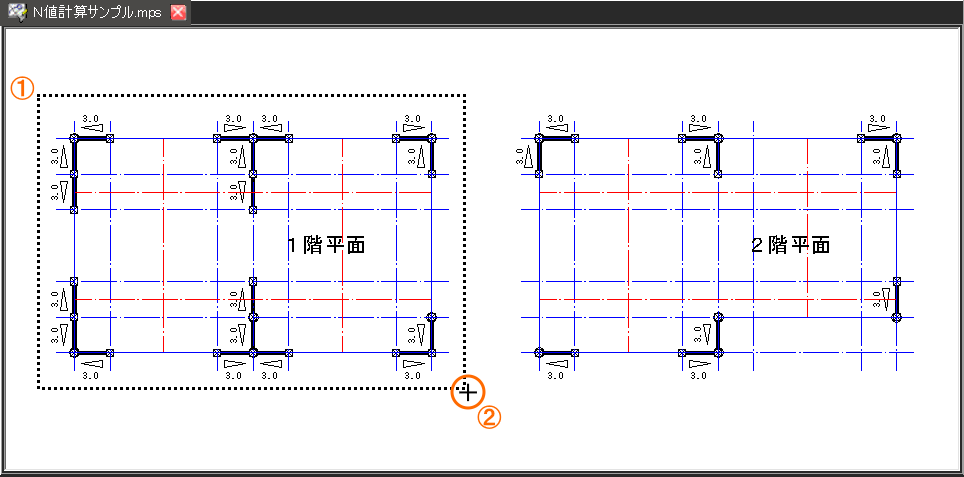

2. １階の範囲を指定する
   ① → ② をクリックします。
   • 平屋の場合は、ここで右クリックします。

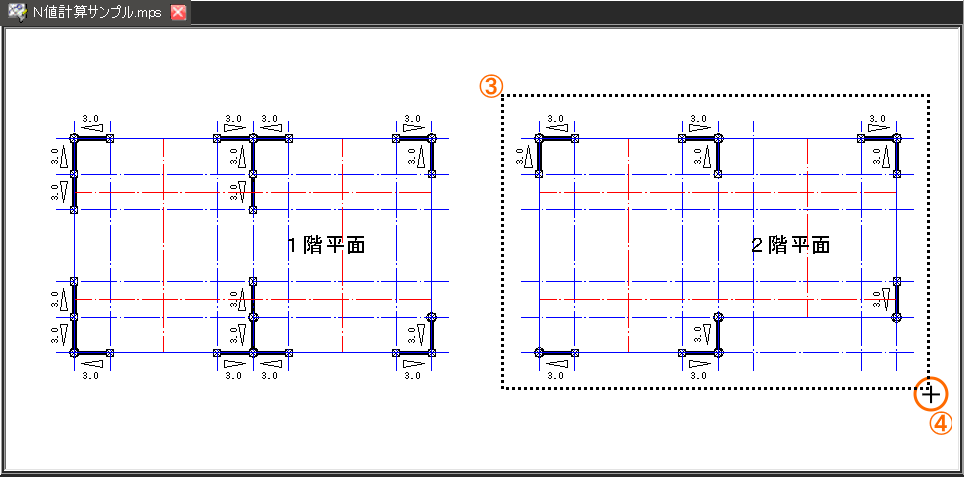

3. ２階の範囲を指定する
   ③ → ④ をクリックします。
   • ３階がある場合は、３階の範囲を２点指定します。
     　３階がない場合は、ここで右クリックします。

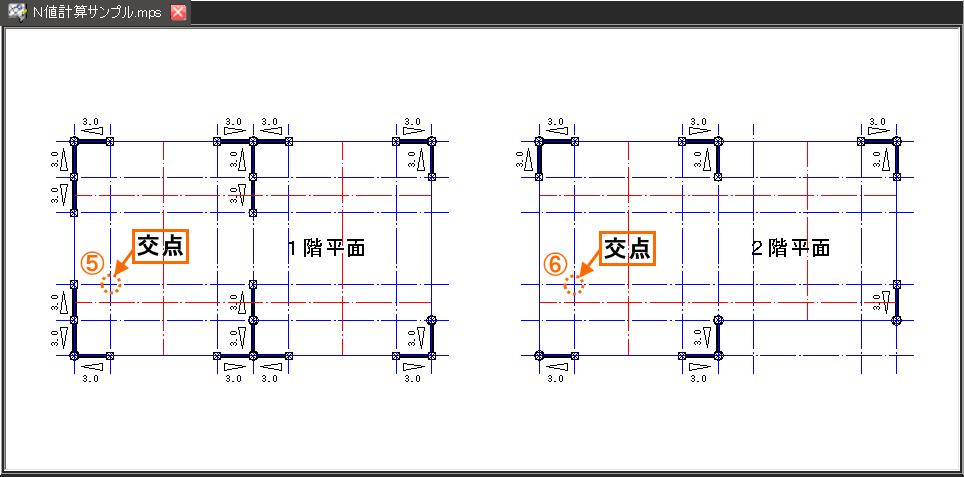

4. ２階以上ある場合は、各階で同一位置となる点を指示する
   ⑤ 1Fの基点をクリックします。
   ⑥ 1Fで指定した基点と同一となる位置をクリックします。

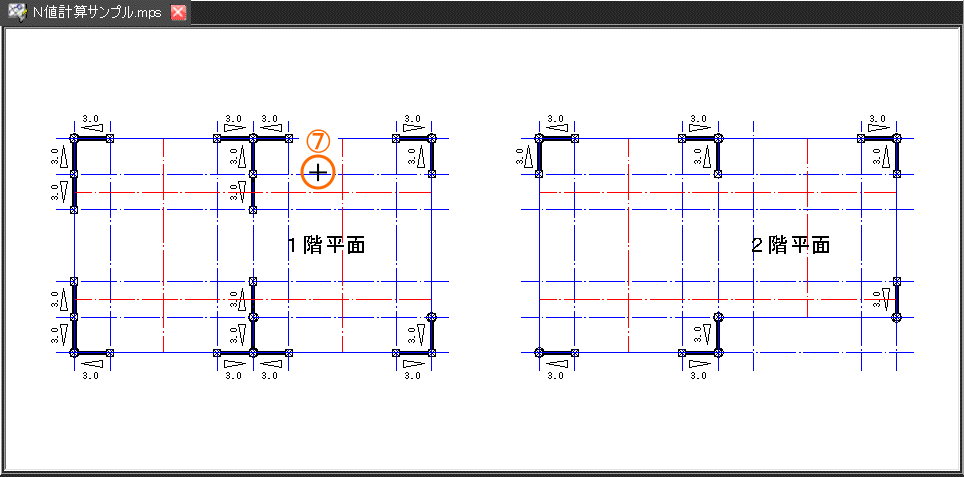

5. 通り芯のみが作図されたレイヤを指示する
   ⑦ 通り芯をクリックします。

【ポイント】

通り芯以外の図形は、別のレイヤに作図してください。通り芯だけが作図されたレイヤにする必要があります。

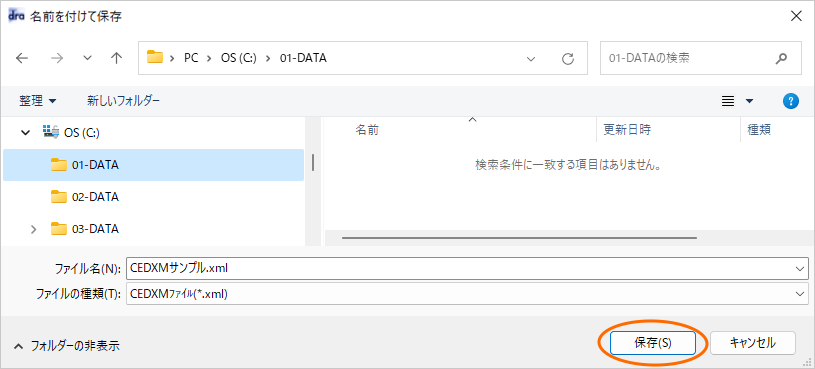

6. ファイルを保存する
   「名前を付けて保存」ダイアログが表示されます。
   ファイル名を入力し、[保存]ボタンをクリックします「CEDXMファイル（＊.xml）」。

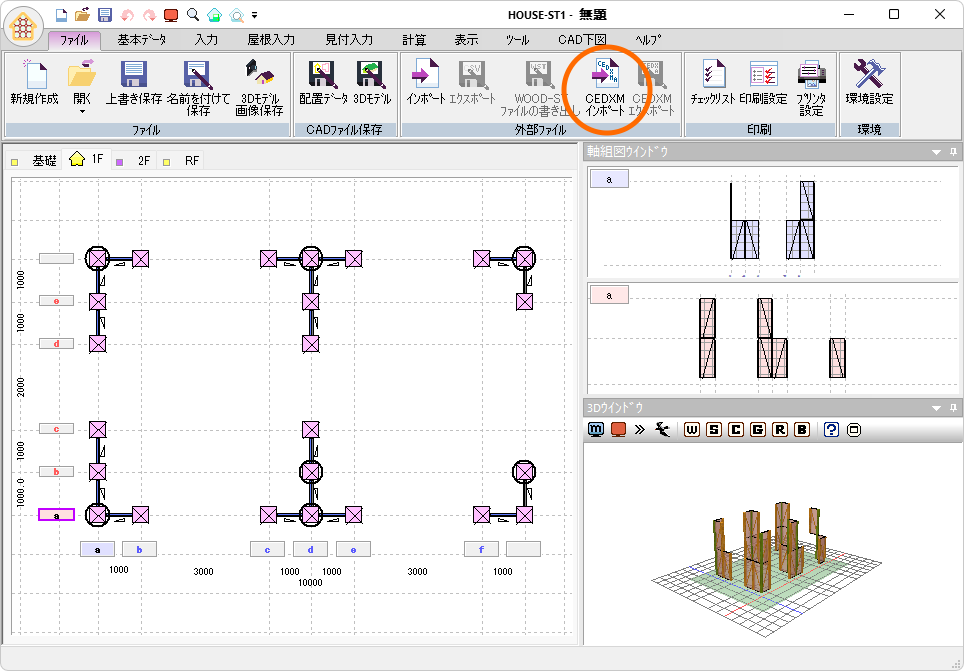

7. HOUSE-ST1で読み込む
   HOUSE-ST1を起動し、「ファイル」 → 「CEDXMインポート」コマンドから読み込みます。

【ポイント】

「CEDXM」データに渡せる情報

• 床面積（N値/壁量）の作図コマンドで入力した「各階の面積」・「各階の面積を合計した値」
• 壁（N値/壁量/直下）の作図コマンドで入力した「耐力壁の位置」・「面材の壁倍率」・「筋かいの情報」
• 柱（N値/直下）の作図コマンドで入力した「管柱」・「通し柱」

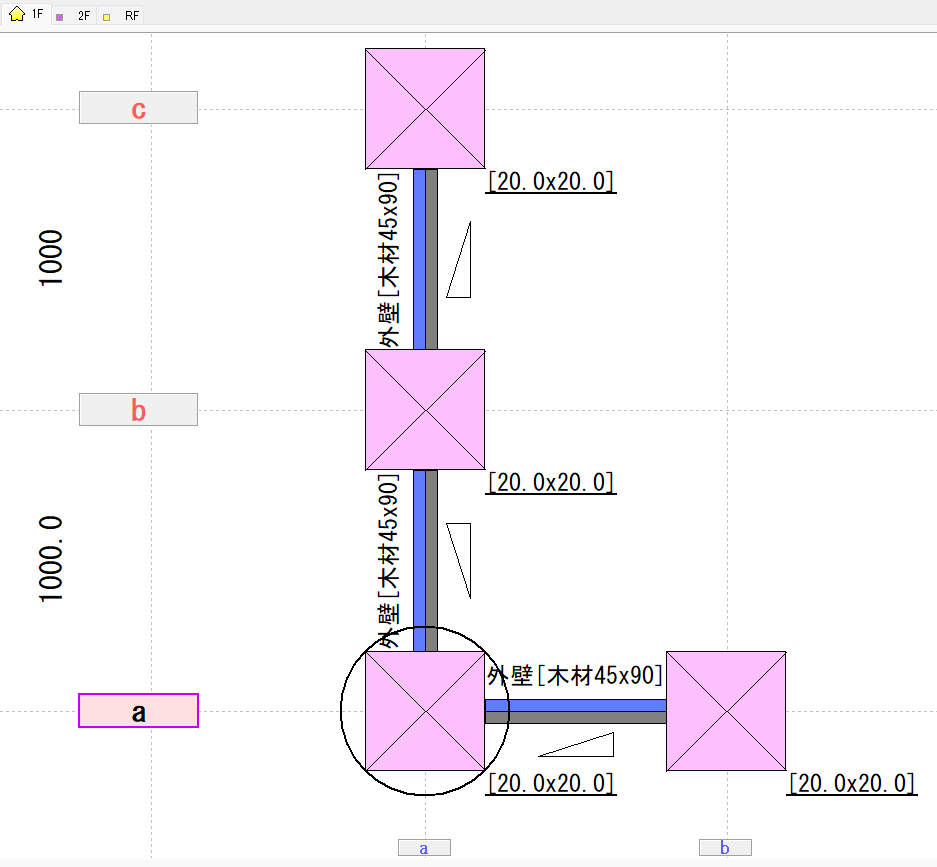

「HOUSE-ST1」で読み込み後、設定が必要なもの

• 耐力壁の厚さは、壁（N値/壁量/直下）の作図コマンドで入力された形状のままとなります。
• 直径9ｍｍの鉄筋は、同じ壁倍率の15ｍｍ×90ｍｍの木材として渡されます。
• 柱のサイズは、柱（N値/直下）の作図で入力された形状のままとなります。

必要な情報を追加入力して、許容応力度計算などでお使いください。

■読み込み

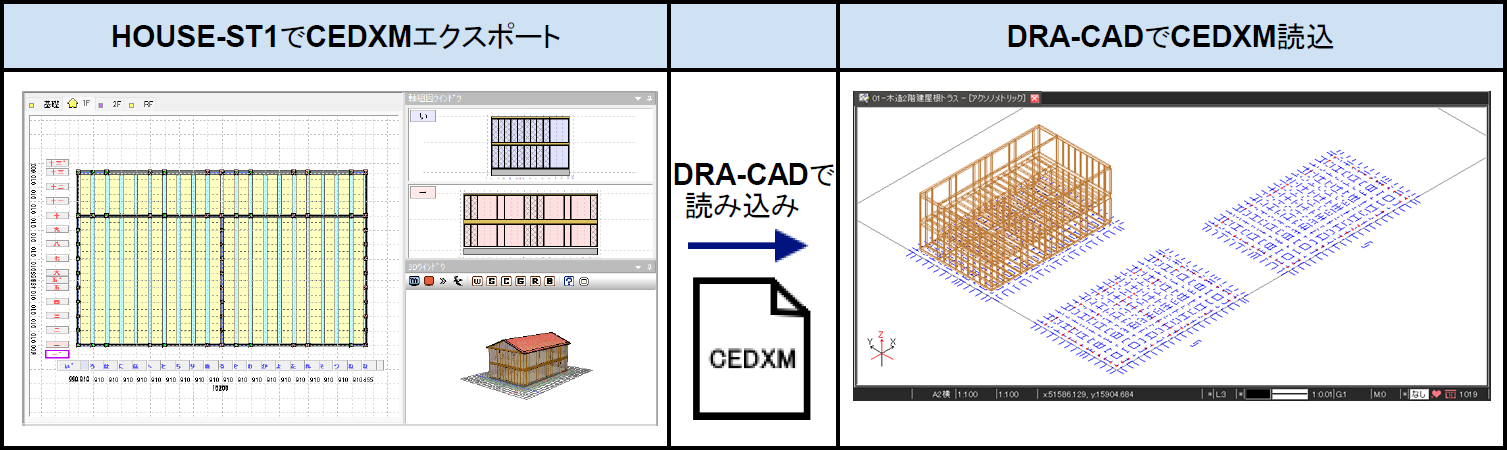

｢HOUSE-ST1｣から書き出した「CEDXM」ファイルを読み込むことで、HOUSE-ST1のモデルを平面図や3Dモデルで表現できます。 意匠図と構造計算のデータとの整合性のチェックなどを行えます。

準備：「HOUSE-ST1」でサンプルファイル「木造3階建寄棟.wod」を開きます。

サンプルファイルの場所
　　HOUSE-ST1をインストールしたフォルダーにあります。
　　例：C:¥Program Files¥HOUSE-ST1 Ver.8¥Samples　「木造3階建寄棟.wod」

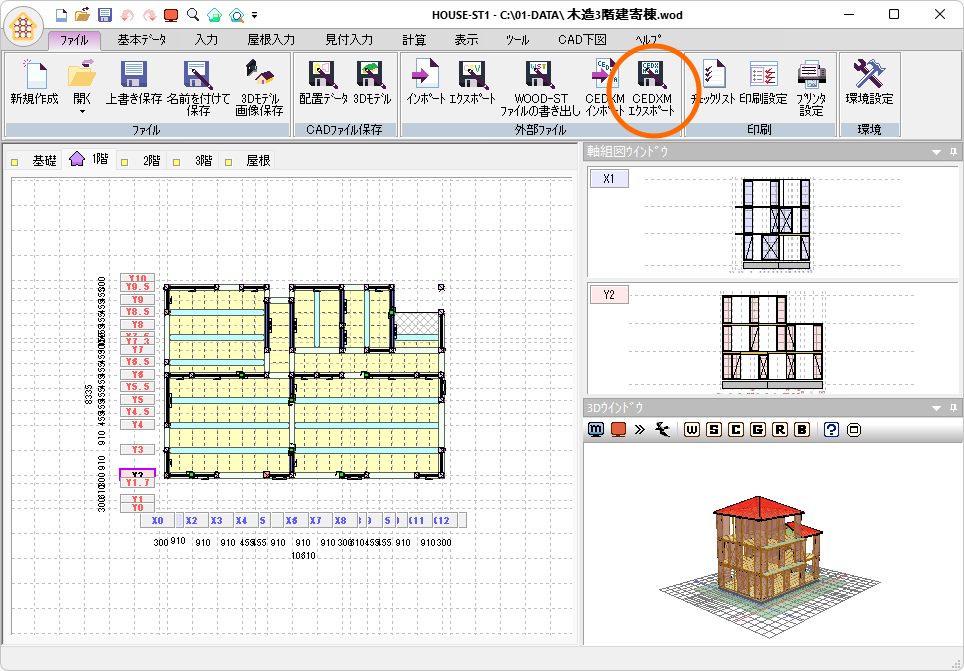

計算実行後、「CEDXMエクスポート」を実行します。

1. DRA-CADで「CEDXM読込」コマンドを実行する
   リボンメニュー：［ファイル］メニュー → ［読み込み］ → ［CEDXM読込］
   プルダウンメニュー：［ファイル］メニュー → ［読み込み］ → ［CEDXM読込］

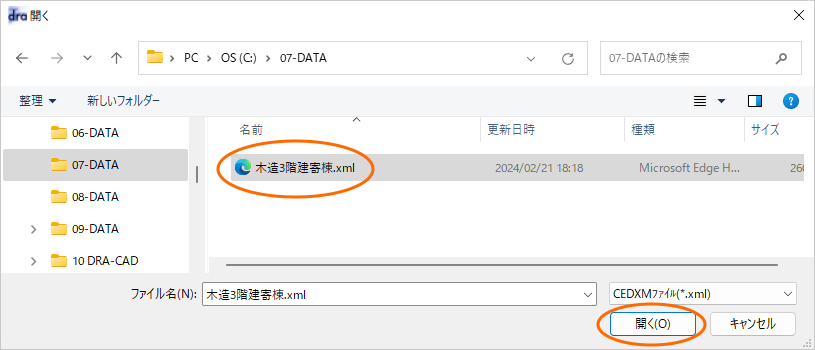

2. ファイルを読み込む
   「開く」ダイアログが表示されますので、ファイルを指定します「CEDXMファイル（＊.xml）」。

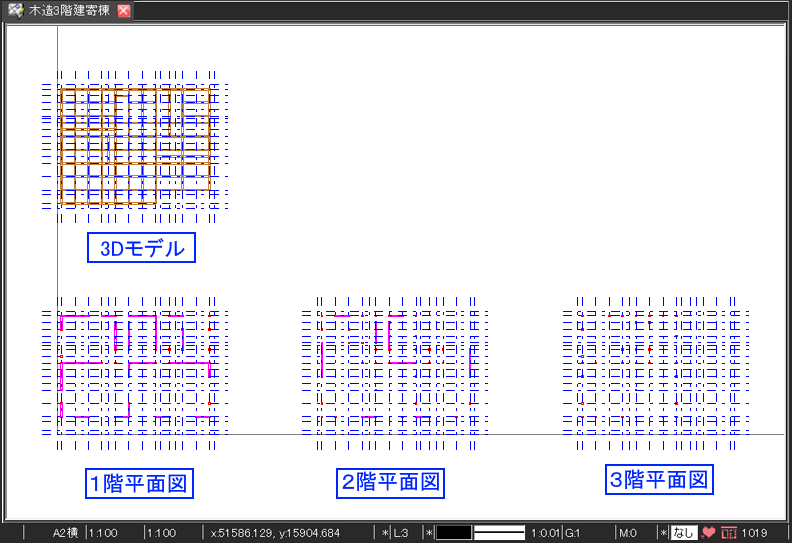

3. 平面図と3Dデータが表示される

【ポイント】

属性
レイヤ名は、各要素ごとに自動的に設定されます。カラーや線種、線幅は自動的に設定されます。
2次元平面図に読み込む要素
通り芯、壁、開口部、柱、部屋、外壁形状

3次元平面図に読み込む要素
通り芯、壁、柱、横架材、開口部

• 開口部の奥行はデータにないため、200mmとしています。
• 丸太の柱、横架材（２次元平面図）は、読み込みません。
• 筋かいや間柱は、通り芯中心に配置し、偏心は読み込みません。
• 火打ちは読み込みません。

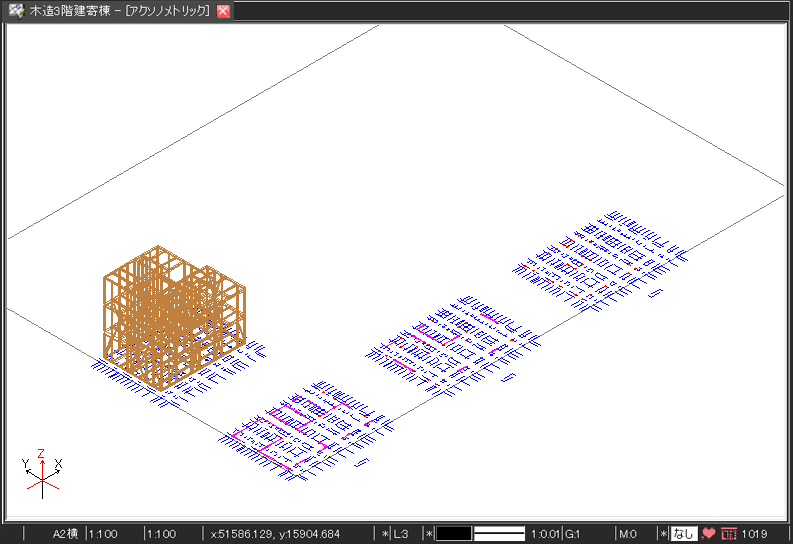

4. 3D画面への切り替え、隠面除去表示で3Dデータを確認する
   【2D/3D切り替え】コマンドを実行し、3D画面に切り替えて表示します。


【ポイント】

[Ctrl]キーを押しながら[E]キーで3D画面に切り替わります。再度、[Ctrl]キーを押しながら[E]キーで2D画面に切り替わります。

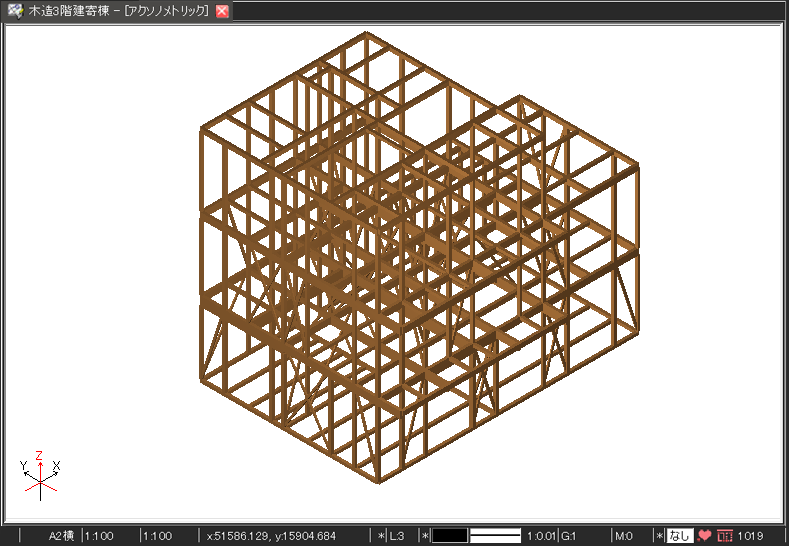

【隠面除去表示】コマンドを実行すると、3Dデータをわかりやすく表示できます。

【ポイント】

[Ctrl]キーを押しながら[T]キーで隠面除去表示となります。再度[Ctrl]キーを押しながら[T]キーで解除されます。

【補足】

「CEDXM保存」、「CEDXM読込」コマンドはDRA-CAD22シリーズ以降のバージョンでご利用いただけます。

• DRA-CAD LEではご利用できません。

■YouTubeにてCEDXMデータの書き出し・読み込みを解説した動画をご覧いただけます。

【DRA-CAD】構造計算ソフトとCEDXMで連携
下記のQRコードからもご覧いただけます。

【DRA-CADおすすめ機能】CEDXMデータの読み書き
下記のQRコードからもご覧いただけます。
