第83回モクモクペンコマンドの起動を高速化

【概要】

「モクモクペン」コマンドは図面上にポリ円弧の作図と文字記入ができるコマンドです。
DRA-CAD22シリーズから「モクモクペン」コマンドの起動を高速化しました。 また、文字を自動で中央に置く機能や弧長を出力サイズ指定できる機能もDRA-CAD22シリーズから追加されました。

【操作】

1. 「モクモクペン」コマンドを実行する
   リボンメニュー：［作図］メニュー → ［製図記号］パネル → ［モクモクペン］
   プルダウンメニュー：［作図］メニュー → ［モクモクペン］

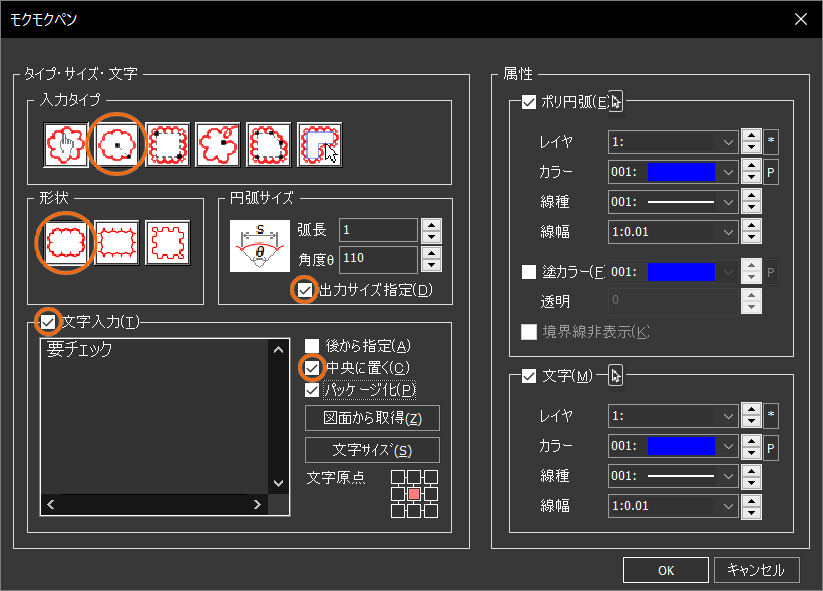

2. モクモクペンダイアログが表示される
   [２点指示楕円]、 [モクモク]、 [☑ 文字入力][☑ 中央に置く]などを設定後、[OK]ボタンをクリックします。

3. ２点指定する

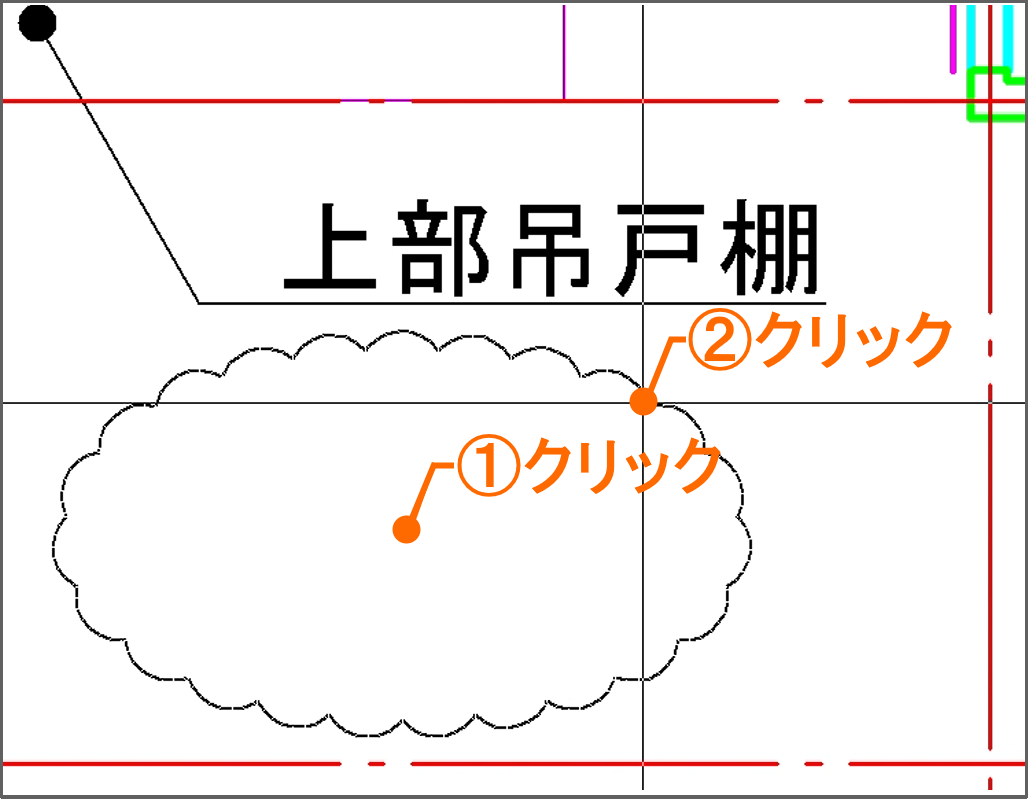

   ① 画面上の２点をクリックします。

3.

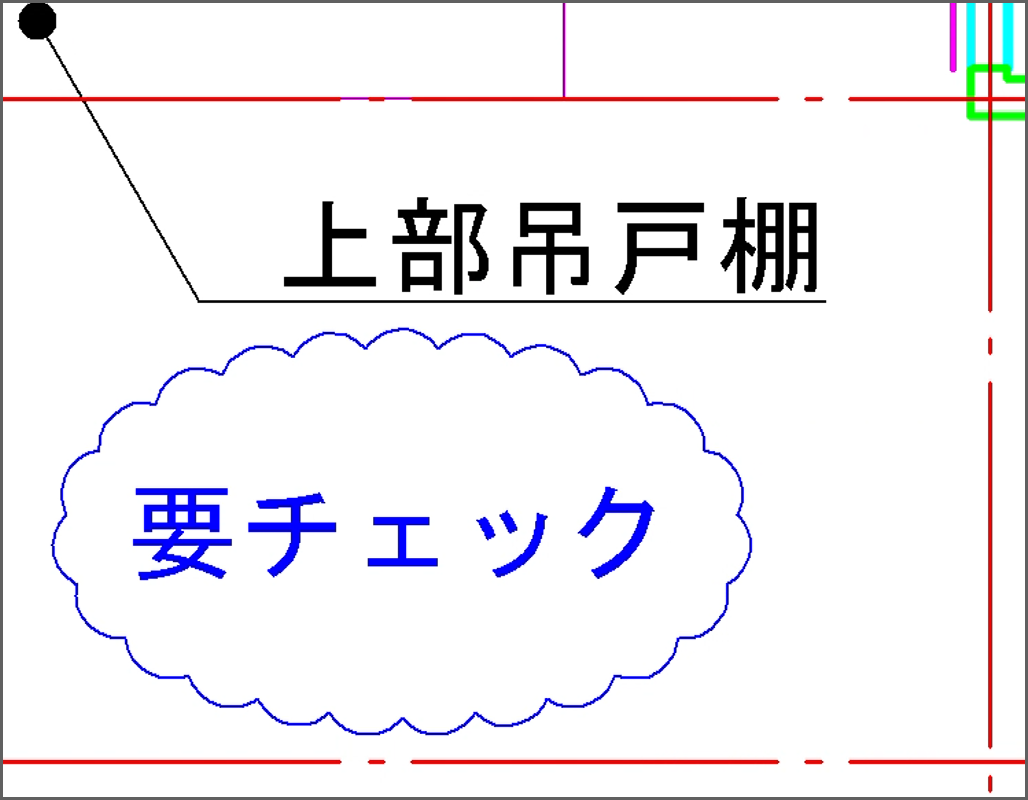

   ② ポリ円弧と文字が作図されました。


【ポイント】

DRA-CAD22から追加された機能

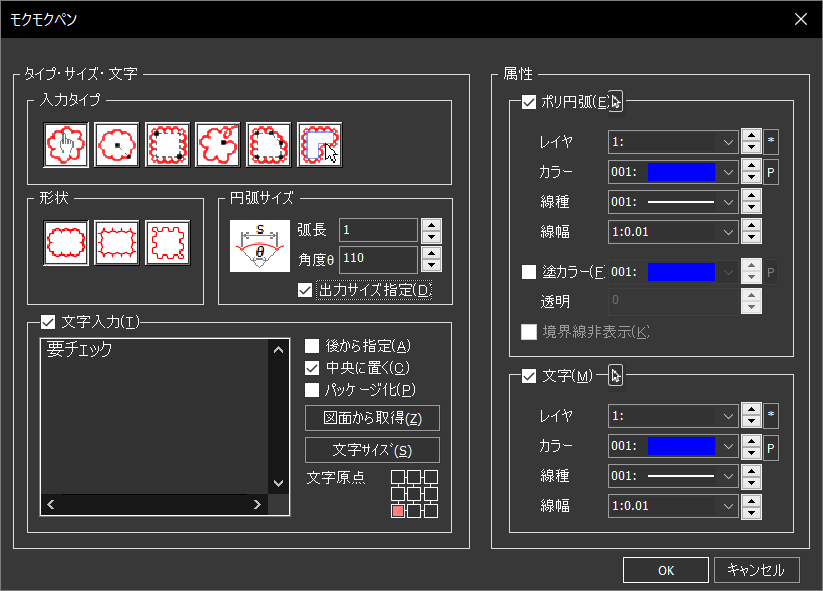

■追加機能１：文字を中央に置く

■追加機能２：弧長を出力サイズで指定できる

フリーハンドで注意書きなどが描けるモクモクペンの機能をぜひご利用ください。
