第82回文字の原点をX座標またはY座標に揃えるコマンド

【概要】

文字の原点を[X座標]または[Y座標]に揃えるコマンド、「文字原点揃え」コマンドをご紹介します。

• 本コマンドは、｢文字調整４｣(著作権:岩佐憲一)を基に開発しています。
• DRA-CAD22シリーズ以降のバージョンでご利用いただけます。

• ここでは、文字の原点位置をわかりやすく赤丸で表示しています。

【操作】

1. 「文字原点揃え」コマンドを実行する
   リボンメニュー：［文字］メニュー → ［編集］パネル → ［文字原点揃え］
   プルダウンメニュー：［文字］メニュー → ［文字原点揃え］
2. 文字原点揃えダイアログが表示される

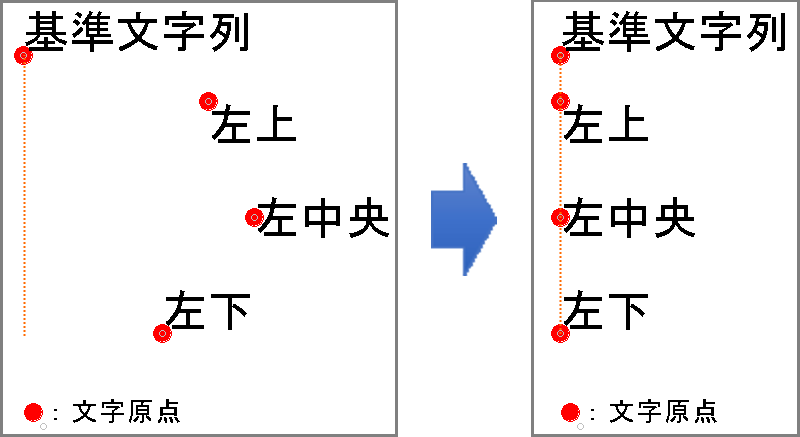

   [X座標で揃える]を設定後、[OK]ボタンをクリックします。

3. 基準となる文字を指定します。揃えたい文字を順に指定します。

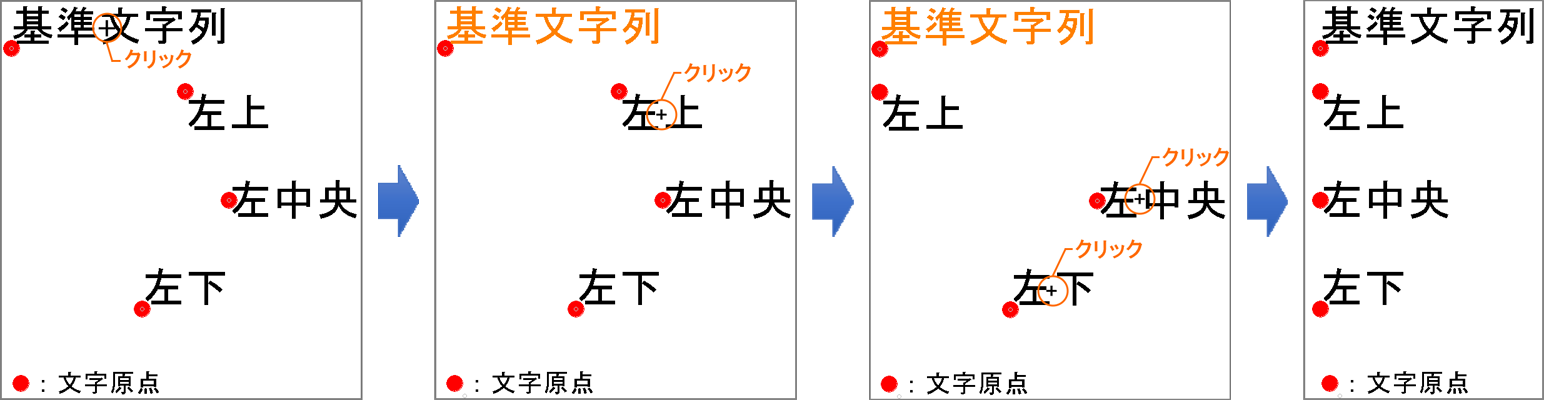

   ① 文字列を選択し、マウスを動かすと、マウスの動きにしたがい移動倍率で高さを変更します。

3.

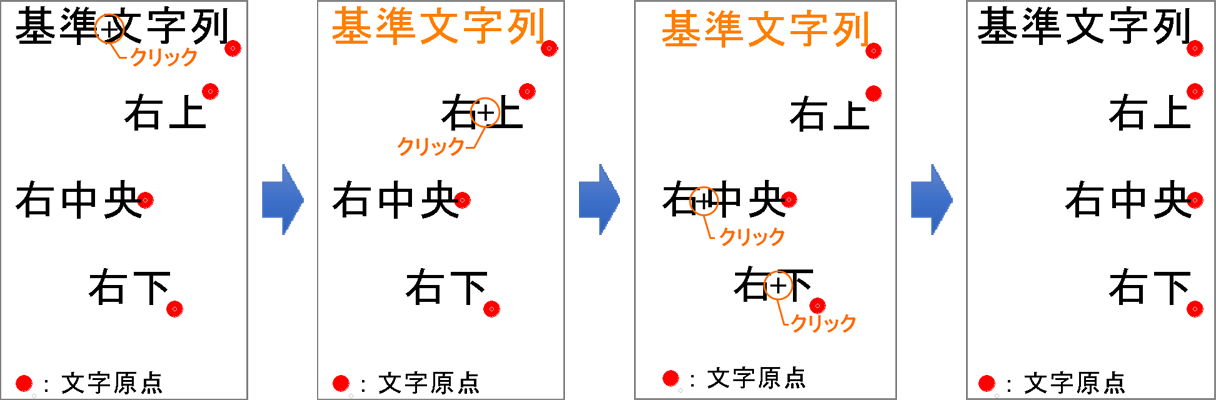

   ② 基準となる文字を変更するために右クリックします。基準の文字を指定し、揃えたい文字を順に指定します。


【ポイント】文字原点の表示方法

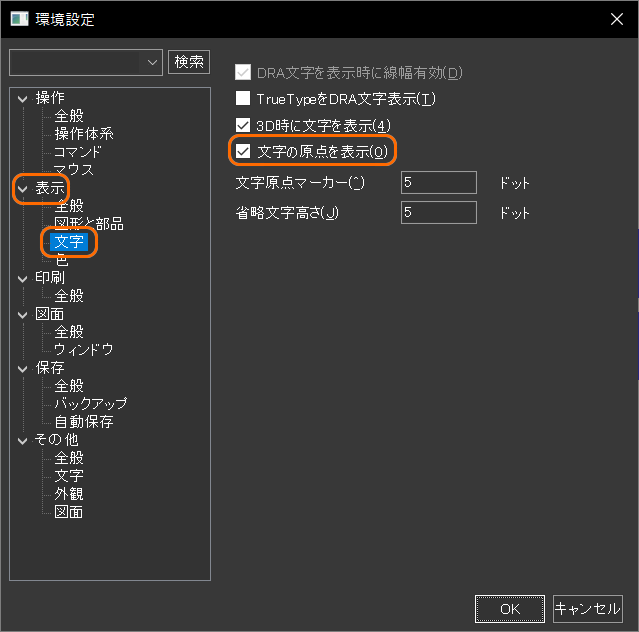

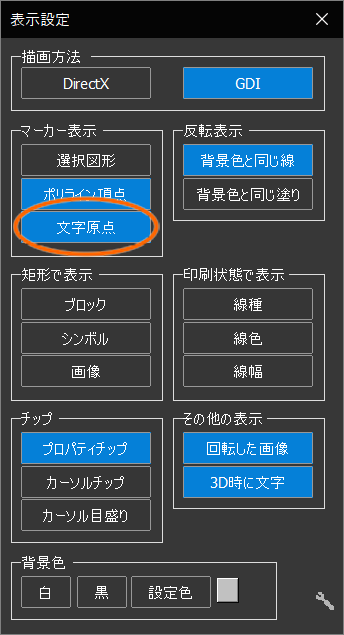

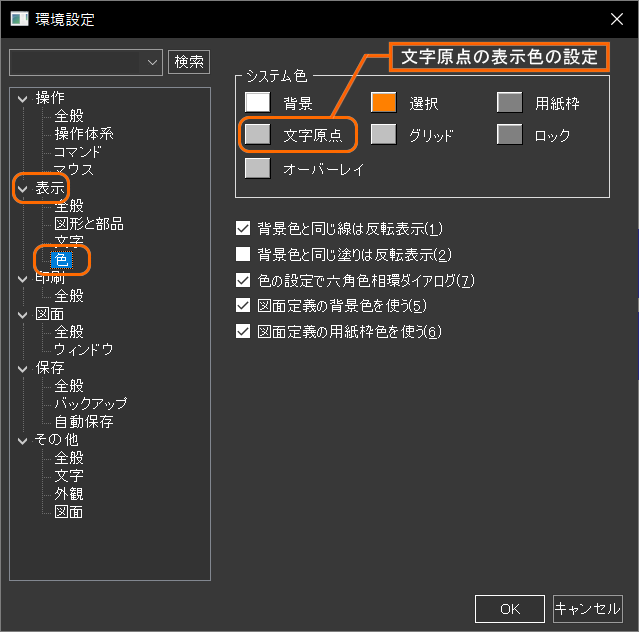

「環境設定」コマンドの〔表示〕、〔文字〕を選択し[文字の原点を表示]に☑する、またはステータスバーから「表示設定」の[文字原点]をONにすることで、文字の原点位置が表示され確認しやすくなります。

【ポイント】

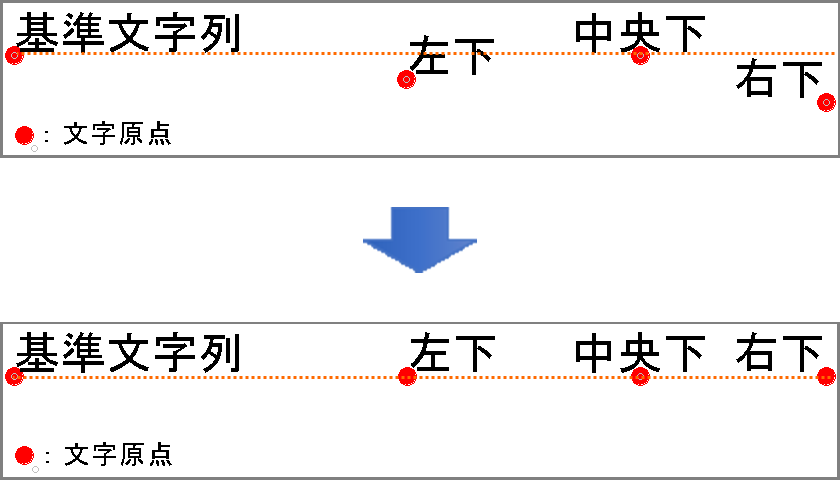

「文字原点揃え」コマンドを実行した場合はダイアログが表示されますが、「文字調整」コマンドから、[X座標] 、[Y座標]の機能を指定した場合は、ダイアログを表示せずに、すぐに操作が行えます。
「文字原点揃え」コマンドは、DRA-CAD22以降のバージョンでご利用いただけます。文字原点を[X座標]または[Y座標]に揃える際に、ご利用ください。

YouTubeにて「25種類の機能を搭載！文字調整コマンド」の動画をご覧いただけます。
下記のQRコードからもご覧いただけます。



文字サイズを調整する際に便利にご利用ください。

※「DRA-CAD」、「dracad シリーズ」は、株式会社構造システムの著作物であり、著作権およびその他の権利は株式会社構造システムに帰属します。
