第77回QRコードの読み込みに対応

【概要】

図面に貼られたQRコードの画像から、格納された文字情報を取得できます。

【操作】

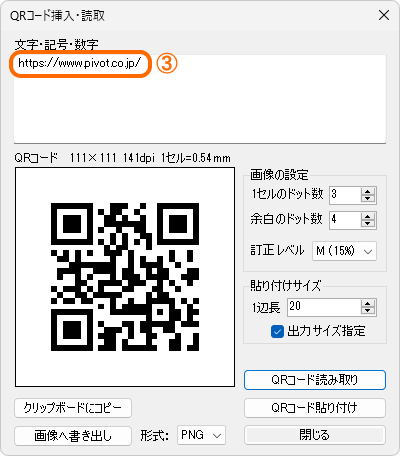

1. QRコード挿入コマンドを実行する
   リボンメニュー：［部品］メニュー → ［画像］パネル → ［QRコード挿入］
   プルダウンメニュー：［複合/外部図形］メニュー → ［QRコード挿入］

【ポイント】

QRコードの画像には白い余白があります。選択するときは、QRコードの矩形ではなく、画像の境界を選択する必要があります
（この説明ではわかりやすく画像の境界を点線で表示しています）。

【標準選択】モードの例

【補足】

QRコードの挿入はDRA-CAD18シリーズ以降のバージョンでご利用いただけます。
さらに、DRA-CAD21シリーズ以降では図面に貼られたQRコードの画像から、格納された文字情報を取得できるようになりました。

※「DRA-CAD」、「dracad シリーズ」は、株式会社構造システムの著作物であり、著作権およびその他の権利は株式会社構造システムに帰属します。
