第76回ビューポート作成の改良

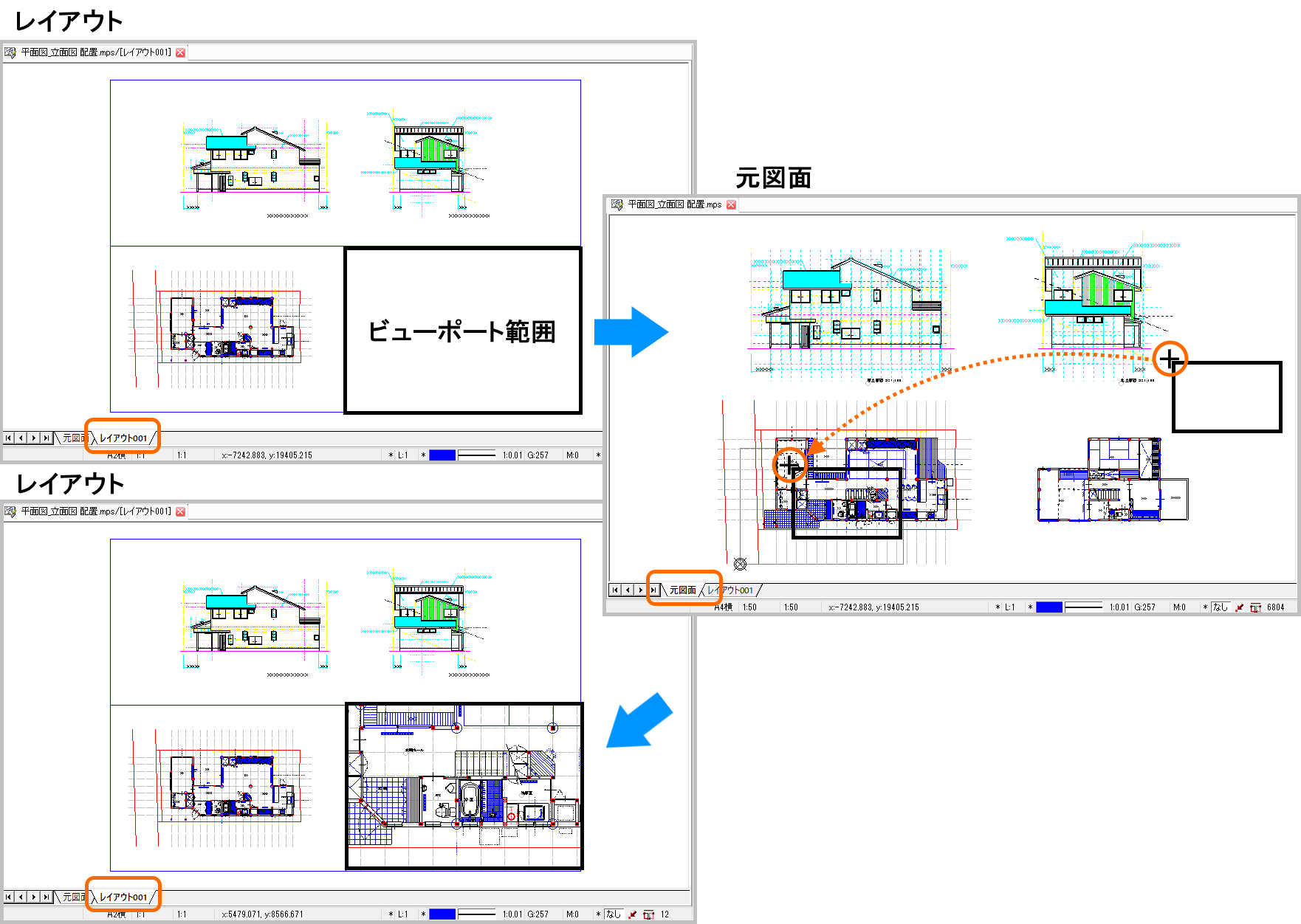

レイアウト図面を作りやすく操作性を向上

【概要】

ビューポートの範囲を、「元図面」で確認しながら「レイアウト」へ配置できます。DRA-CAD21シリーズからの改良機能で、操作性が向上しています。

【操作】

■3DM形式で保存
　3DMファイルに変換したいファイルを開いておきます。

1. 「ビューポート挿入」コマンドを実行する
   リボンメニュー：［図面］メニュー → ［レイアウト］パネル → ［ビューポート挿入］
   プルダウンメニュー：［複合/外部図形］メニュー → ［ビューポート挿入］

例：[形状：矩形]、[□ サイズ指定]、[縮尺：1/30]

ここでは画面上の２点を指定しますので、サイズ指定のチェックをはずします。

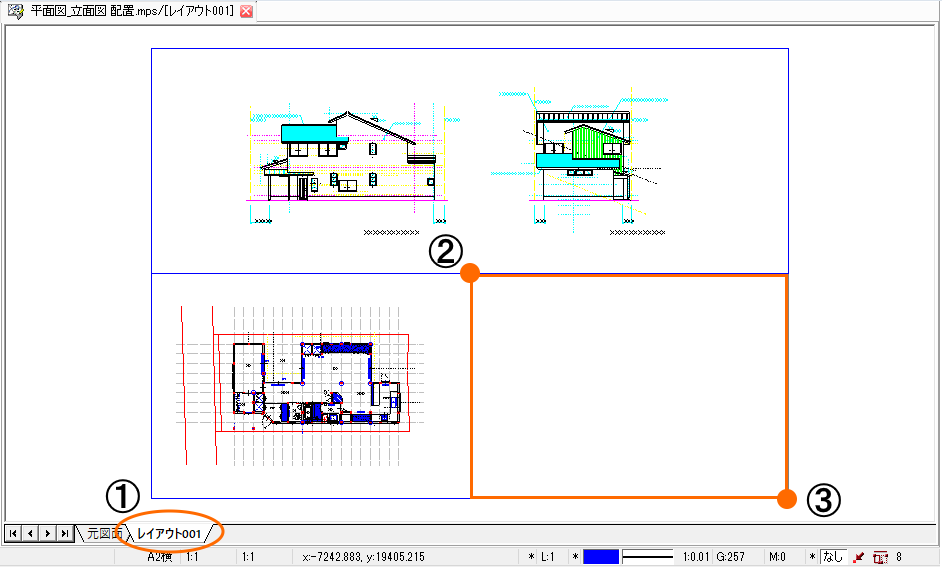

2. 〔レイアウト〕タブでビューポート範囲を指定する

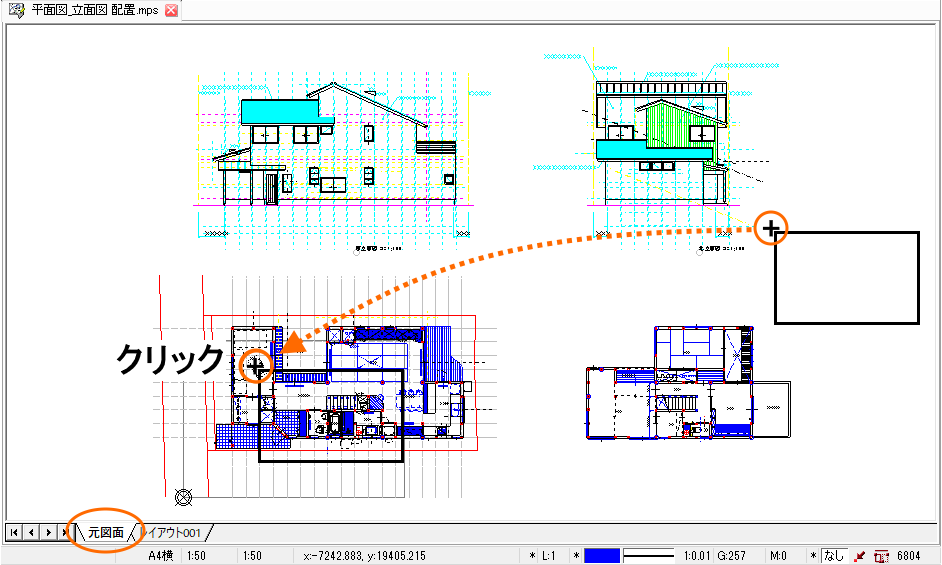

3. 〔元図面〕タブが表示される

〔元図面〕タブに表示範囲の枠が表示されますので、確認しながら範囲を指定します。
クリックすると、〔レイアウト〕タブに切り替わります。

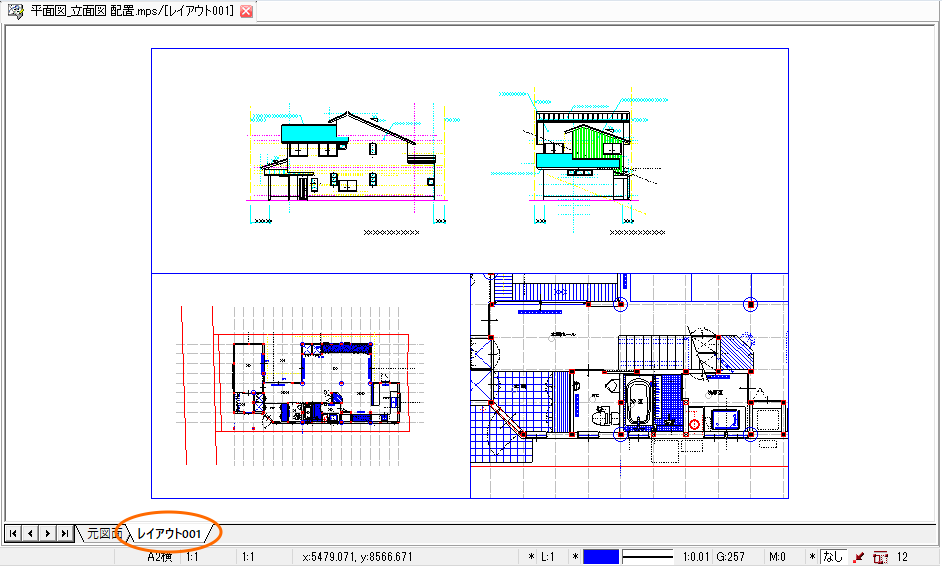

4. 〔レイアウト〕タブが表示され、ビューポートに指定した範囲の元図面が表示される

〔元図面〕でビューポートの範囲を確認しながら、配置できるようになり、操作性が向上しました。
