第75回Rhinocerosの対応

【概要】

3次元モデリングツール「Rhinoceros」（Robert McNeel＆Associates社）とのデータ交換が可能になりました（3DMファイルの読込、保存に対応）。

【操作】

■3DM形式で保存
　3DMファイルに変換したいファイルを開いておきます。

1. 「3DM保存」コマンドを実行する
   リボンメニュー：［ファイル］メニュー → ［書き出し］ → ［3DM保存］
   プルダウンメニュー：［ファイル］メニュー → ［書き出し］ → ［3DM保存］

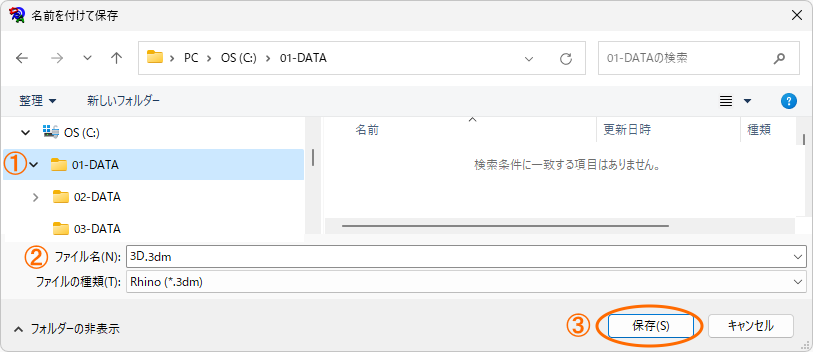

2. 名前をつけて保存ダイアログが表示（3DM形式で保存）
   保存する場所、ファイル名を指定して保存します。

■3DM形式を読み込む

1. 「3DM読込」コマンドを実行する
   リボンメニュー：［ファイル］メニュー → ［読み込み］ → ［3DM読込］
   プルダウンメニュー：［ファイル］メニュー → ［読み込み］ → ［3DM読込］

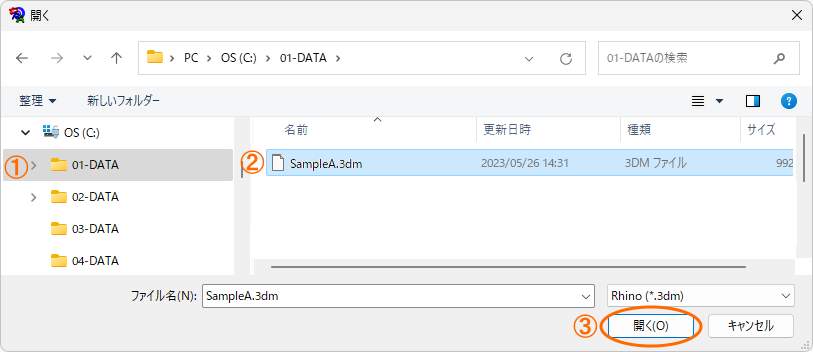

2. 開くダイアログが表示（3DM形式を開く）
   ファイルを選択して開きます。

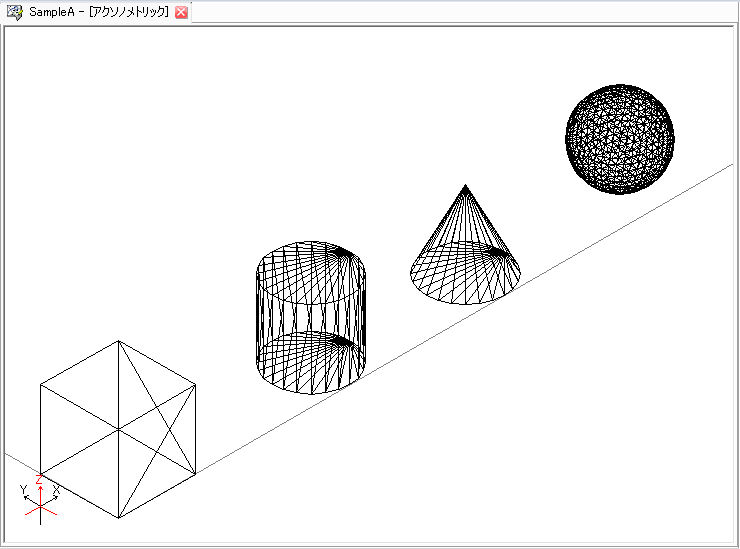

3. 読み込んだデータが表示される
   ① 開いた直後は2Dで表示されます。
   ② 「2次元/3次元切替」コマンド（またはキーボードから[Ctrl]キー+[E]キー）を実行して、3D画面に切り替えると、3Dで表示します。
4. 開くダイアログが表示（3DM形式を開く）
   ファイルを選択して開きます。

【補足】

「3DMファイルの読込、保存」機能はDRA-CAD21以降のバージョンでご利用いただけます。
