第37回QRコードで図面に情報を追加

～「QRコード挿入」コマンド～

【概要】

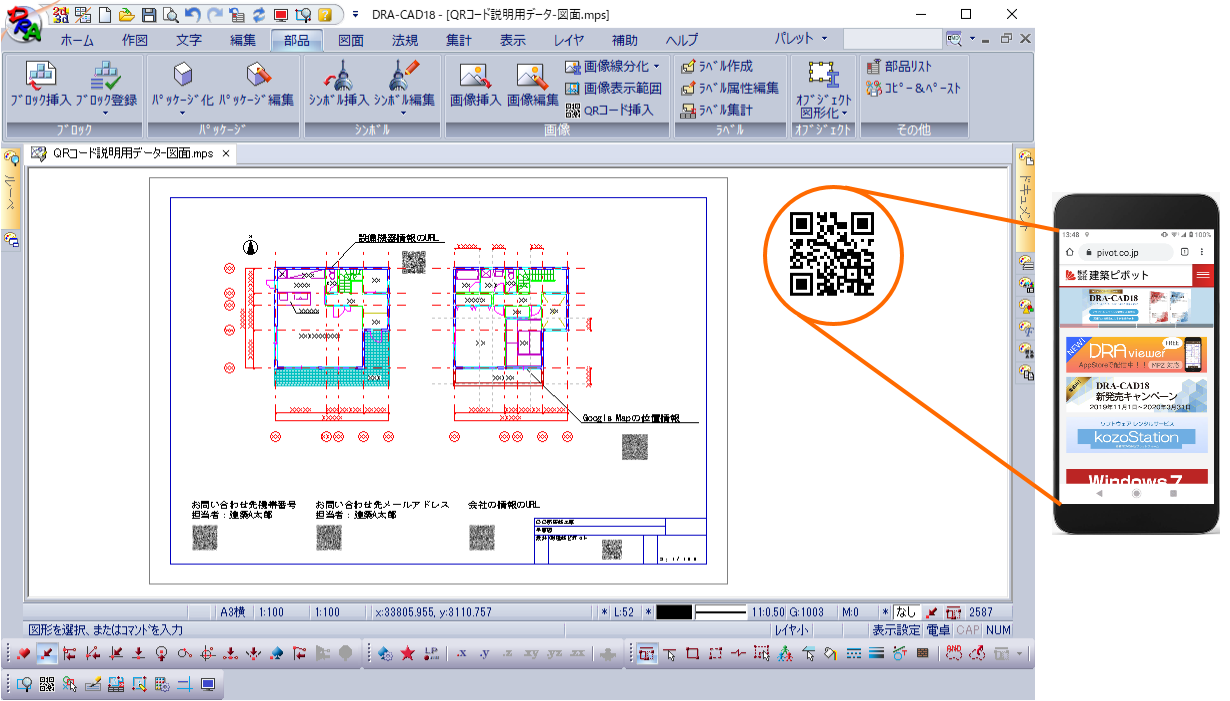

「QRコード挿入」コマンドは、URLやメールアドレス、テキストを格納した「QRコード」^※1を作成し、図面に貼り付けます。
画面に表示された「QRコード」や印刷された「QRコード」を、モバイル端末で読み取り、関連情報にアクセスできます。
WEBから取得したい情報を「QRコード」にして図面に配置しておくと便利です。

例

• ● 会社の情報がわかるURL
• ● 担当者の携帯番号やメールアドレス
• ● 設備機器などの詳細がわかるURL
• ● GoogleMapの位置情報

など、配置しておくと情報を図面に集約でき、すぐにモバイル端末で確認できます。

• 「QRコード」はデンソー(現デンソーウェーブ)が開発した二次元コードで、株式会社デンソーウェーブの登録商標です。

【操作】

例：ホームページのURLのQRコードを作成します。

1. WEBブラウザーからホームページのURLをコピーします。
2. 「QRコード挿入」コマンドを実行し、｢文字・記号・数字｣に入力します。

   • ① 「コードを入力してください」をドラッグで選択します。
   • ② 右クリックのメニューから貼り付けます。
   • URLのみ貼り付けられた状態にします。不要な文字がある場合は、削除してください。

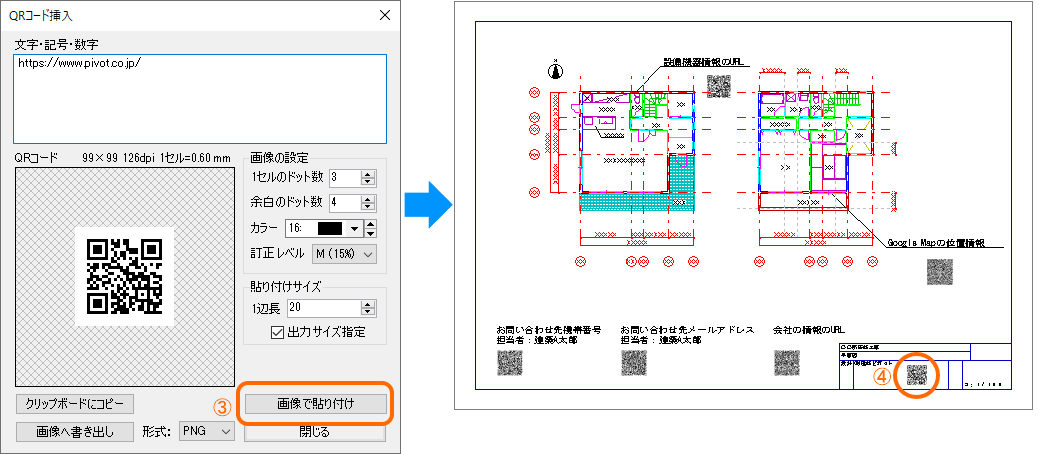

3. [画像で貼り付け]ボタンをクリックし、図面上をクリックして配置します。

• 機種依存文字(環境依存文字)と旧字など一部の文字は使用不可または文字化けします。入力時にはチェックを行っていませんので、必ず作成したQRコードを読み取り確認してください。

設計業務の効率化にお役立ていただければと思います。

【補足】

• 「QRコード挿入」コマンドは、DRA-CAD18シリーズ以降のバージョンでご利用いただけます。

※「DRA-CAD」、「dracad シリーズ」は、株式会社構造システムの著作物であり、著作権およびその他の権利は株式会社構造システムに帰属します。
