第36回下地部材や記号の等間隔配置

～「連続等間隔複写」コマンド～

【概要】

「連続等間隔複写」コマンドは、指定した２点間に図形を等間隔に配置する複写が簡単に行えます。 下の図の右側の図にグレーで補助線を表示していますが、このコマンドを使うと、指定した2点間に図形を均等に配置するための補助線を引く作業や、複写する間隔をあらかじめ計算しておく手間が省けます。 また、斜め方向への図形の複写が便利です。

• 本コマンドは、株式会社福本構造設計「連続等間隔コピー」を基にしています。

【操作】

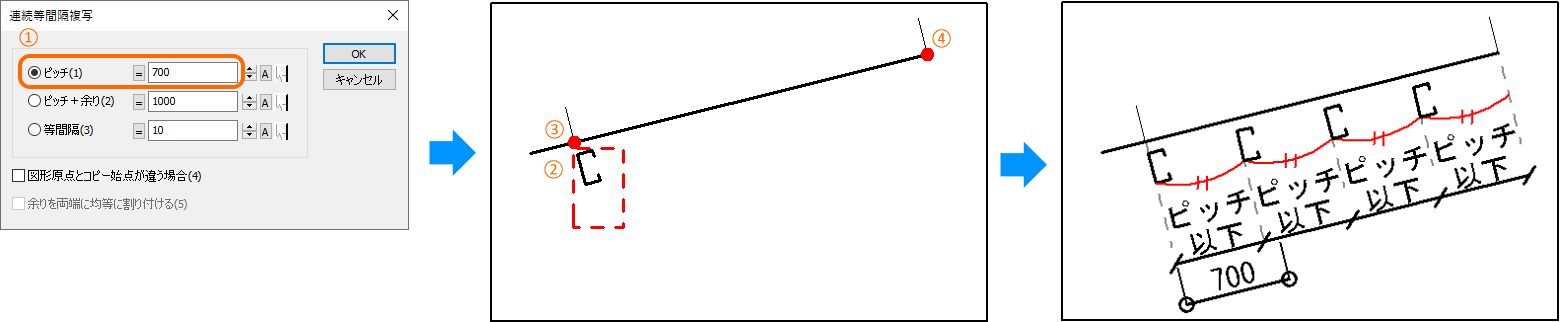

■ピッチ：指定した2点間に、指定したピッチ以下で等間隔に複写する

1. ピッチを設定します。
2. 複写する図形を選択して、等間隔複写する範囲の始点、終点の2点を指示します。
3. 下の例では700mm以下のピッチで等間隔で複写します。

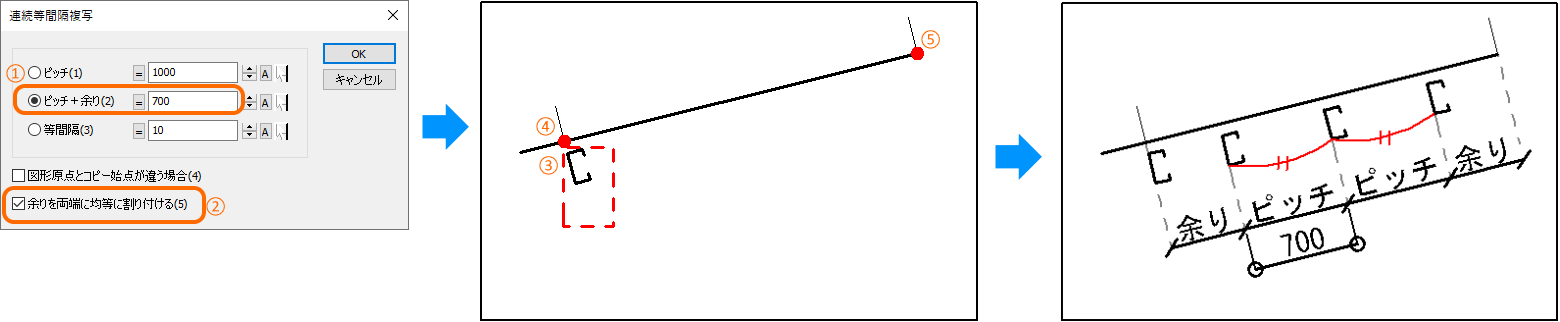

■ピッチ＋余り：指定した2点間に、指定したピッチで等間隔に複写する

1. [ ピッチ＋余り ]のピッチを設定して、[ 余りを両端に均等に割り付ける ]にチェックを入れます。
2. 複写する図形を選択して、等間隔複写する範囲の始点、終点の2点を指示します。
3. 下の例では700mmのピッチで等間隔に複写し、余りは両端に均等に割り付けられます。

• [ 余りを両端に均等に割り付ける ]にチェックを入れない場合、2点指示の2点目側に余りが割り付けられます。

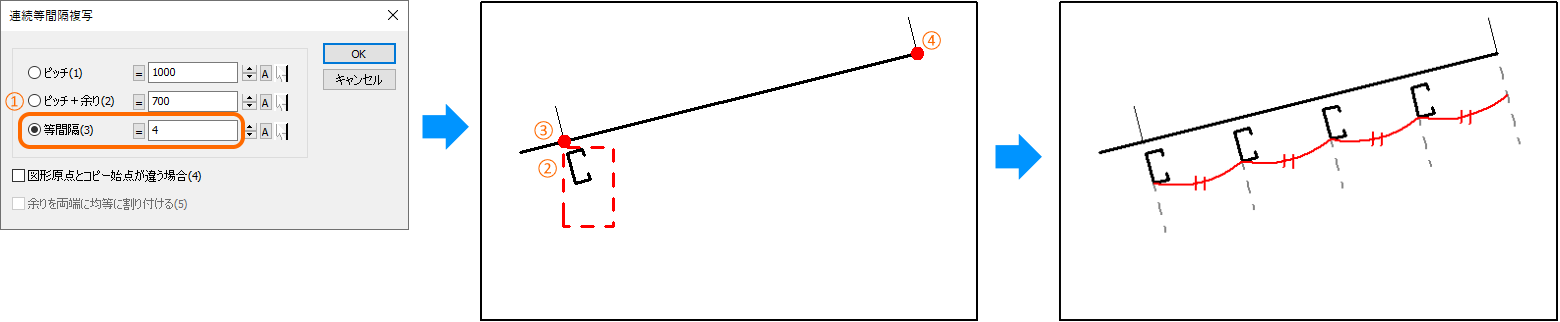

■等間隔：指定した2点間に、指定した数で等分した位置に複写する

1. [ 等間隔 ]に等分する数値を設定します。
2. 複写する図形を選択して、等間隔複写する範囲の始点、終点の2点を指示します。
3. 指定した数で等分した位置に複写します。

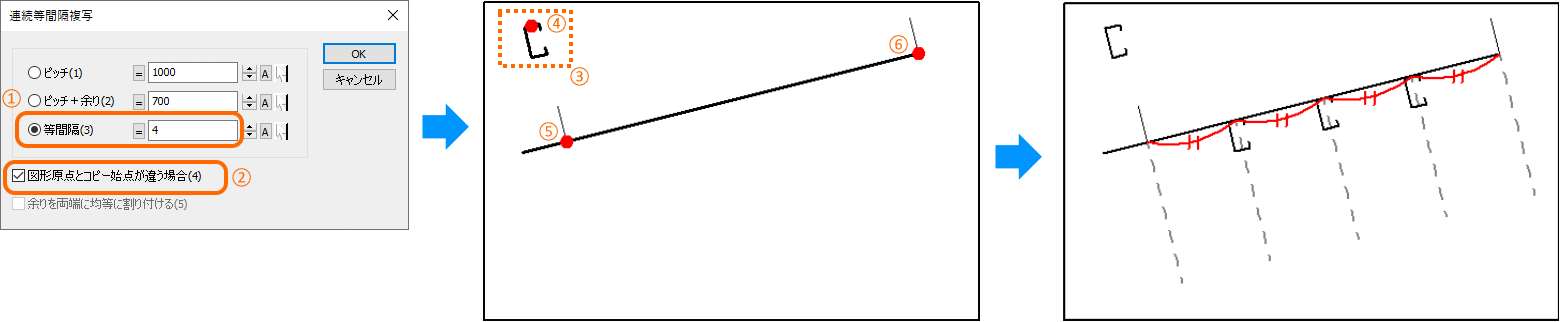

• [ 図形原点とコピー始点が違う場合 ]にチェックを入れると、図形の原点とコピー始点をそれぞれ指示できます。

作図作業の効率化にお役立ていただければと思います。

【補足】

• 「連続等間隔複写」コマンドは、DRA-CAD18シリーズ以降のバージョンでご利用いただけます。
