第73回属性のインポートで一括変更

保存している他の図面の属性をインポートして、複数のファイルの属性を一括で変更します。

【概要】

DWGやJWWなどのデータを変換後、レイヤやカラーなどの属性情報を調整してから作業する必要がある場合に、一括で変更できます。大量の図面の属性設定を効率よく行えます。

【操作】

ファイルを開くと、ドキュメントパレットの「現在開いているファイル」に表示されます。
ここでは、ファイルを開いた状態から説明します。

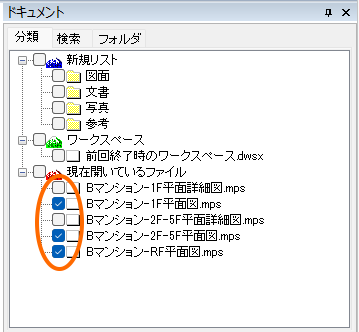

1. 属性をインポートしたいファイルに☑を入れる

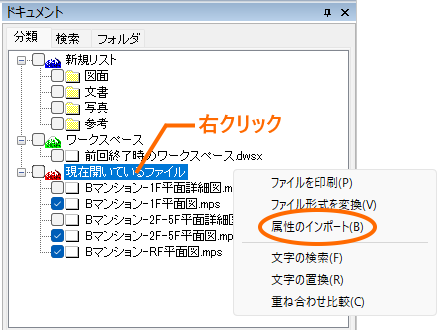

2. 「現在開いているファイル」の上で右クリック → 「属性のインポート」を選択する

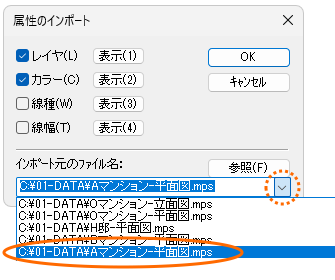

3. 「属性のインポート」ダイアログが表示される

【ポイント 】

DRA-CAD21からインポート元のファイル名を16個まで記憶して、リストから選択できるようになりました。

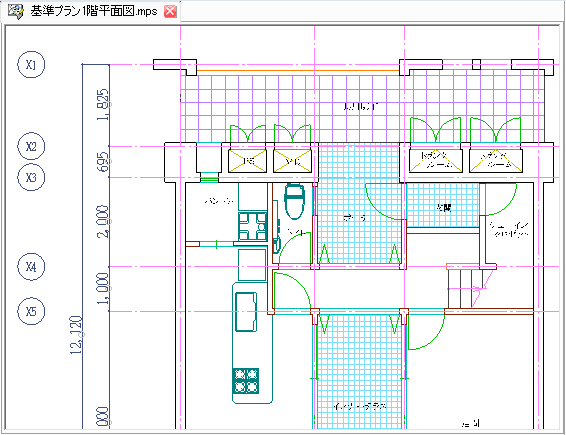

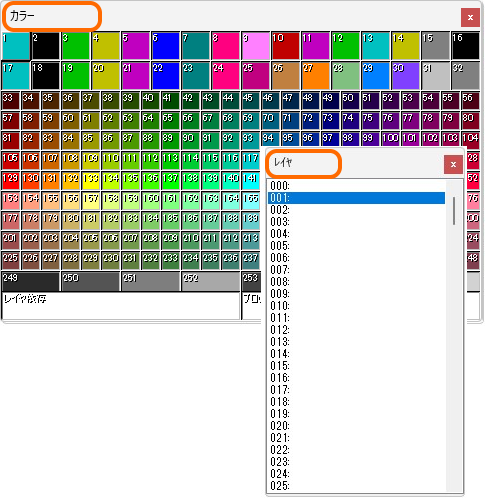

4. 複数ファイルの属性にインポート元の属性情報を読み込む

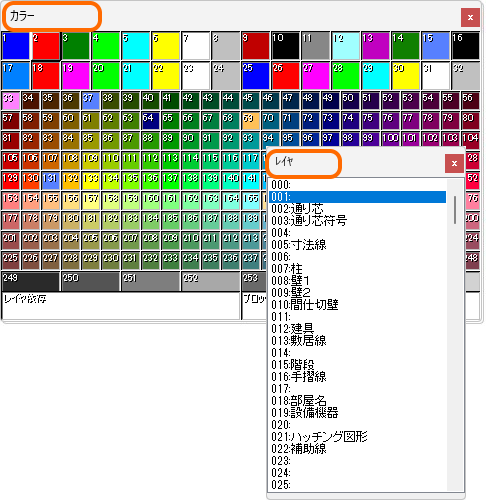

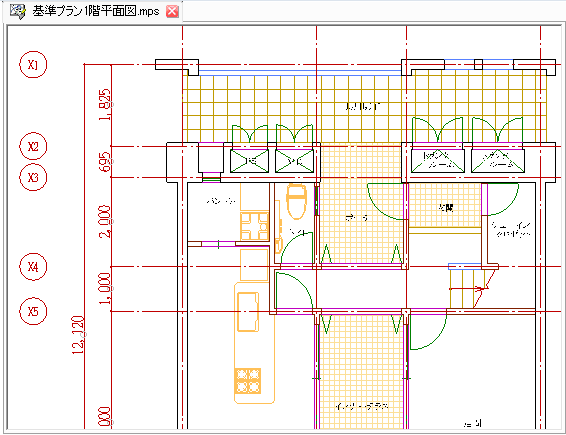

「属性のインポート」ダイアログで[OK]ボタンをクリックすると、複数ファイルの属性にインポートされます。

YouTubeにて「属性のインポート・一括変換」の動画をご覧いただけます。
下記のQRコードからもご覧いただけます。



大量の図面の属性を設定したい場合にご利用ください。
