第72回複数図面を「PDF」や「画像」形式に一括変換

【概要】

DRA-CAD21から「一括変換」コマンドの出力ファイルの形式に「PDF」と画像「BMP/JPG/PNG/TIF」が追加されました。
打ち合わせの資料や見本として、PDFや画像ファイルへの一括変換を行えます。

【操作】

1. 一括変換コマンドを実行する
   リボンメニュー：［補助］メニュー → ［外部プログラム］パネル → ［一括変換］
   プルダウンメニュー：［ファイル］メニュー → ［一括変換］

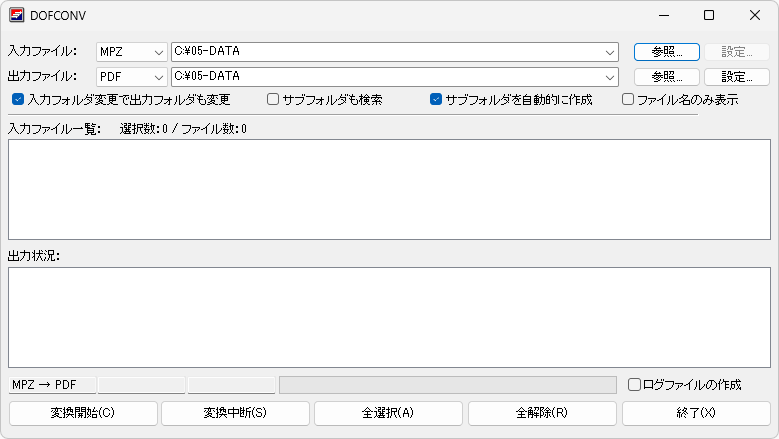

ダイアログが表示する

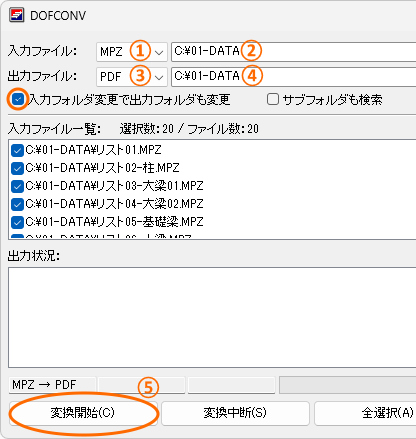

1. 1. ① 入力ファイルの種類（例：MPZ）、② フォルダを選択する
   2. ③ 出力先ファイルの種類（例：PDF）、④ フォルダを選択する
      ※ [入力フォルダ変更で出力フォルダも変更]に☑をすると、④ は ② と同じフォルダに自動的に設定されます。
   3. 入力ファイル一覧に変換元のファイルが表示される
      ※ 変換しないファイルがある場合は☑を外す。
   4. ⑤ [変換開始]ボタンをクリックする

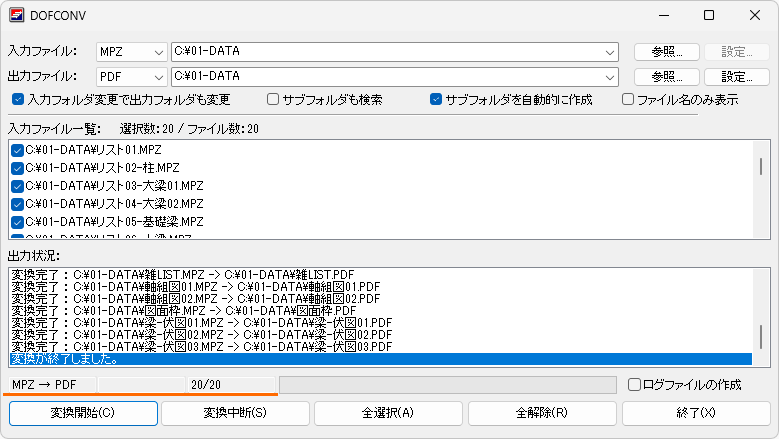

2. 出力ファイルで指定した形式に一括で変換される

例：20個のMPZファイルをPDFファイルに一括変換しました。

【ポイント 】

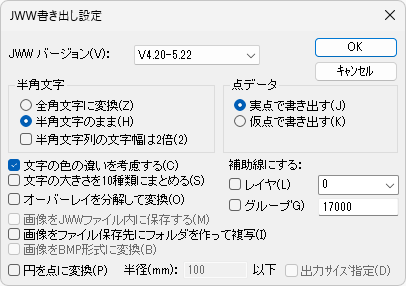

書き出し時のファイルの設定を、[設定]ボタンから行えます。変換するファイルに一括して設定されます。

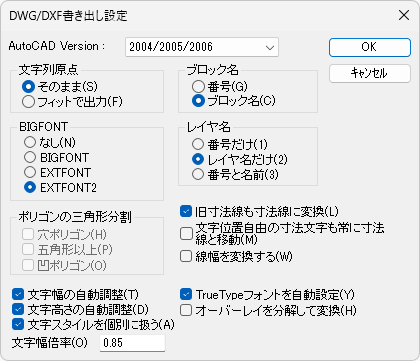

従来からあるCADファイル、JWWやDWGファイルなども、一括して変換できます。

YouTubeにて「属性のインポート・一括変換」の動画をご覧いただけます。
下記のQRコードからもご覧いただけます。



打ち合わせの資料や見本として、PDFファイルなどへの一括変換をご利用ください。
