第61回帯筋文字

【概要】

「帯筋文字」コマンドは、帯筋（フープ）またはあばら筋（スターラップ）の状態を表す記号と文字列を作成するコマンドです。 帯筋の状態を表す記号の縦横の本数、鉄筋径、ピッチを選択するだけで、記号と文字列を作図します。
記号や文字に変更があった場合も、「帯筋文字」コマンドで作成した文字は、クリックで置き換えることができます。

【操作】

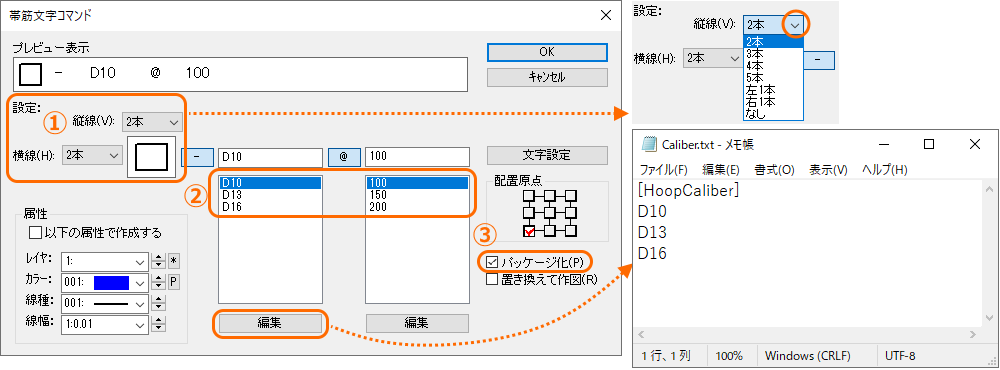

帯筋文字の配置

1. 「帯筋文字」コマンドを実行します。
   リボンメニュー：［作図］メニュー → ［構造図］パネル → 帯筋文字
   プルダウンメニュー：［構造］メニュー → 帯筋文字
2. 帯筋の状態を表す記号は、縦線と横線の本数をプルダウンリストから選択します。
3. 鉄筋の径とピッチも設定されたリストから選択します。
   径とピッチのリストは［編集］ボタンから編集できます。
4. ［パッケージ化］に☑を入れます。
   パッケージにして配置しておくと、変更があった場合に記号と文字が置き換えられて便利です。

5. 実行すると、カーソルに設定した記号と文字が表示されますので、配置します。

配置した帯筋文字の置き換え

1. 縦線3本、D13に変更します。
2. ［置き換えて作図］に☑を入れて実行します。

3. 配置した文字の上でクリックすると、置き換わります。

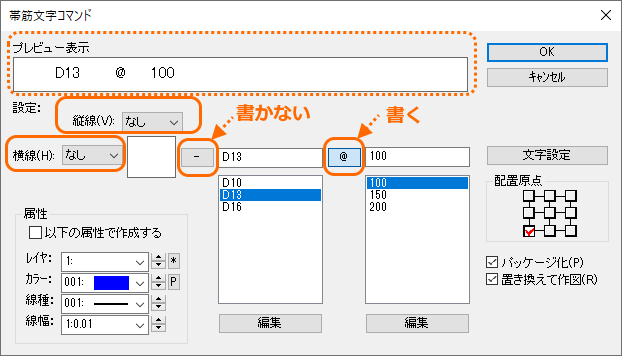

記号を描かない場合は、縦線、横線をなしに設定します。 [－]や[＠]はボタンを押すごとに、作図する／しないの設定ができます。 設定した内容はプレビューで確認できます。

【補足】

• 「帯筋文字」はDRA-CAD15以降のバージョンでお使いいただけます。
