第60回色の取得

【概要】

画面上にある色を［選択］ボタンから取得する機能をご紹介します。
この機能はDRA-CAD11から追加されました。 画面上であればDRA-CADの線分や塗りつぶした色からはもちろんのこと、DRA-CAD以外のプログラムで表示されている色も取得できます。

「カラー設定」コマンド

カラーダイアログの［選択］ボタンがあるコマンドであれば色の取得が行えます。

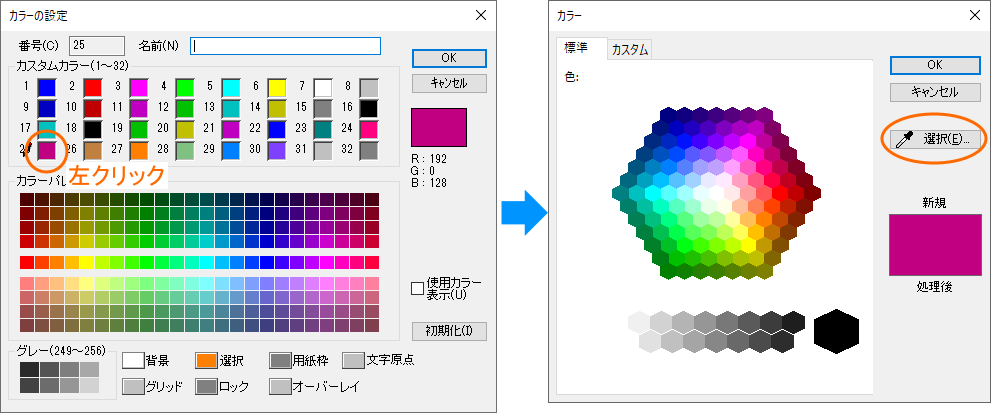

ここでは、「カラー設定」コマンドで説明します。色を左クリックすると、カラーダイアログが表示されます。［選択］ボタンをクリックして、画面上の色を取得できます。

「属性変更」コマンドでは、塗りカラーの［C］ボタンをクリックする、「ハッチング図形」コマンドでは、［塗り］パネルの［RGB値］でクリックすると、カラーダイアログが表示されます。

【操作】

属性変更コマンドを使用して、立面図の色を画面上の色から取得して塗る方法を例に説明します。

1. 「属性変更」コマンドを実行します。
   リボンメニュー：［ホーム］メニュー → ［属性］パネル → 属性変更
   プルダウンメニュー：［属性］メニュー → 属性変更

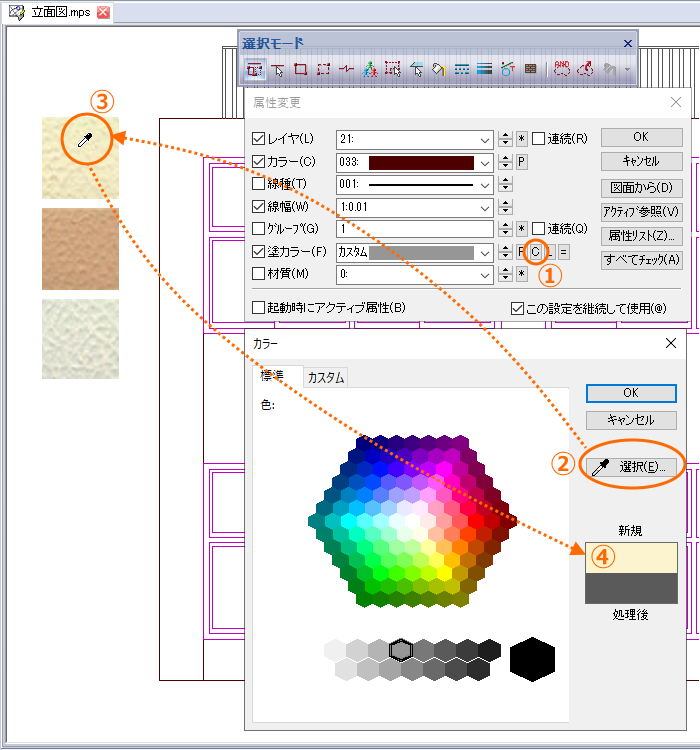

2. 塗カラーの［C」ボタンをクリックします。
   → カラーダイアログが表示されます。
3. ［選択］ボタンをクリックします。
   → 選択アイコンが表示されます。
4. DRA-CADの画面上にある線分や貼っている画像などをクリックします。
   画面上から取得した色がカラーダイアログの「新規」に表示されます。

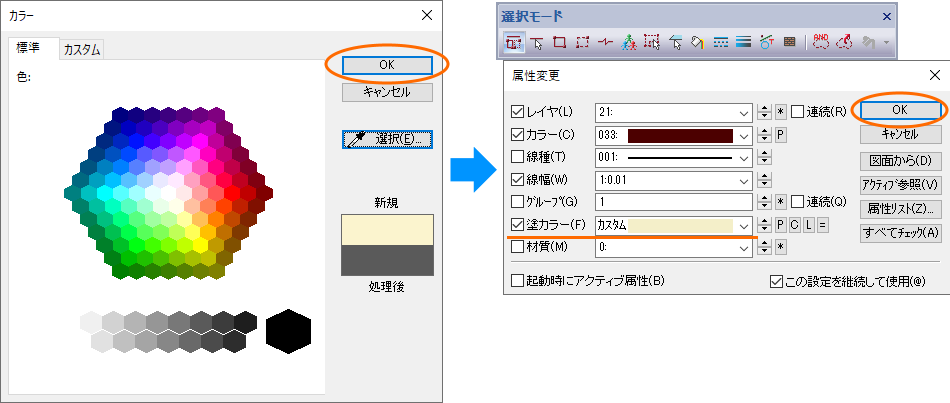

5. 「カラー」ダイアログを［OK］ボタンで終了します。
   属性変更ダイアログの塗カラーに取得した色が設定されます。
6. ［OK］ボタンをクリックで実行します。

7. 色を塗りたいポリラインを選択します。
   選択したポリラインの塗色が設定した色に変更されます。

■ペイントなどから取得する場合

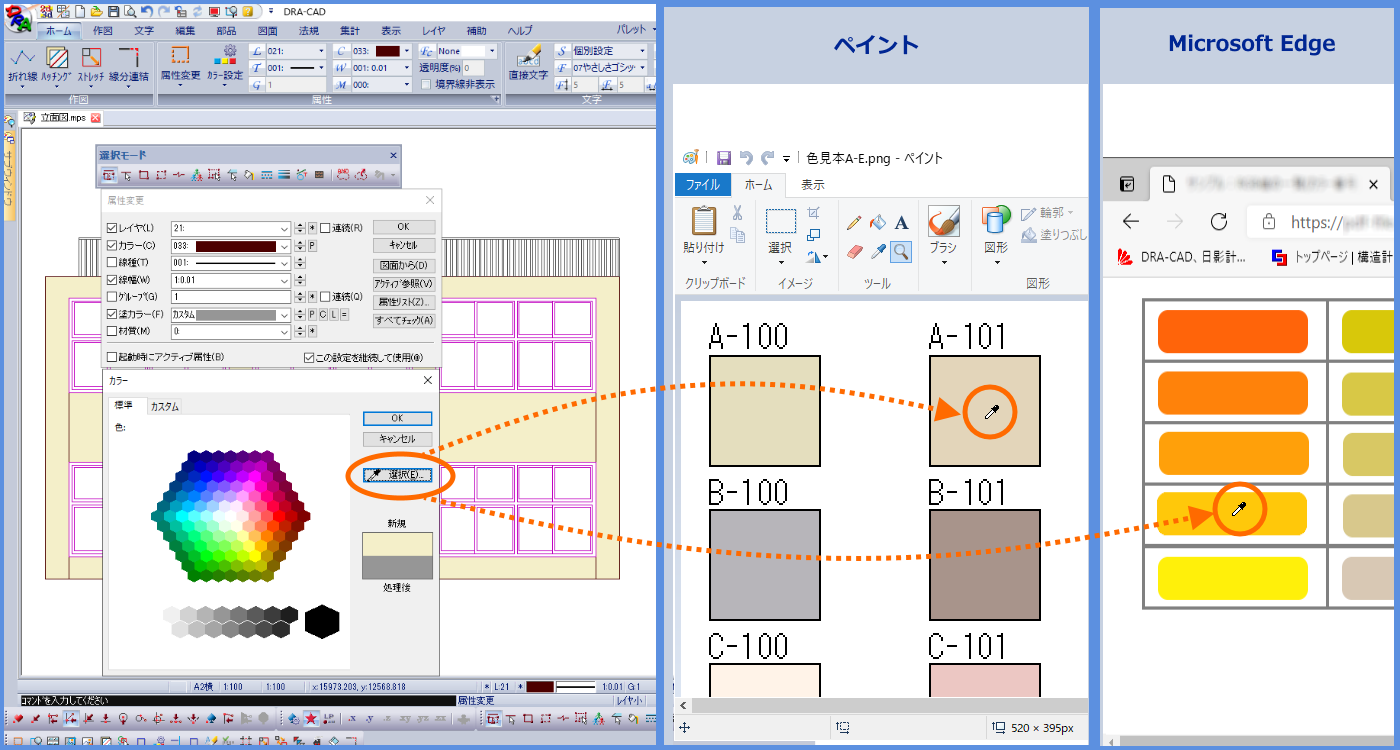

例DRA-CAD以外のプログラムから取得したい場合、例えばペイントソフトやWebブラウザなどを起動して、表示した画面上の色も取得できます。
