第47回複数の図面ファイルをPDFとDWGに一括変換

【概要】

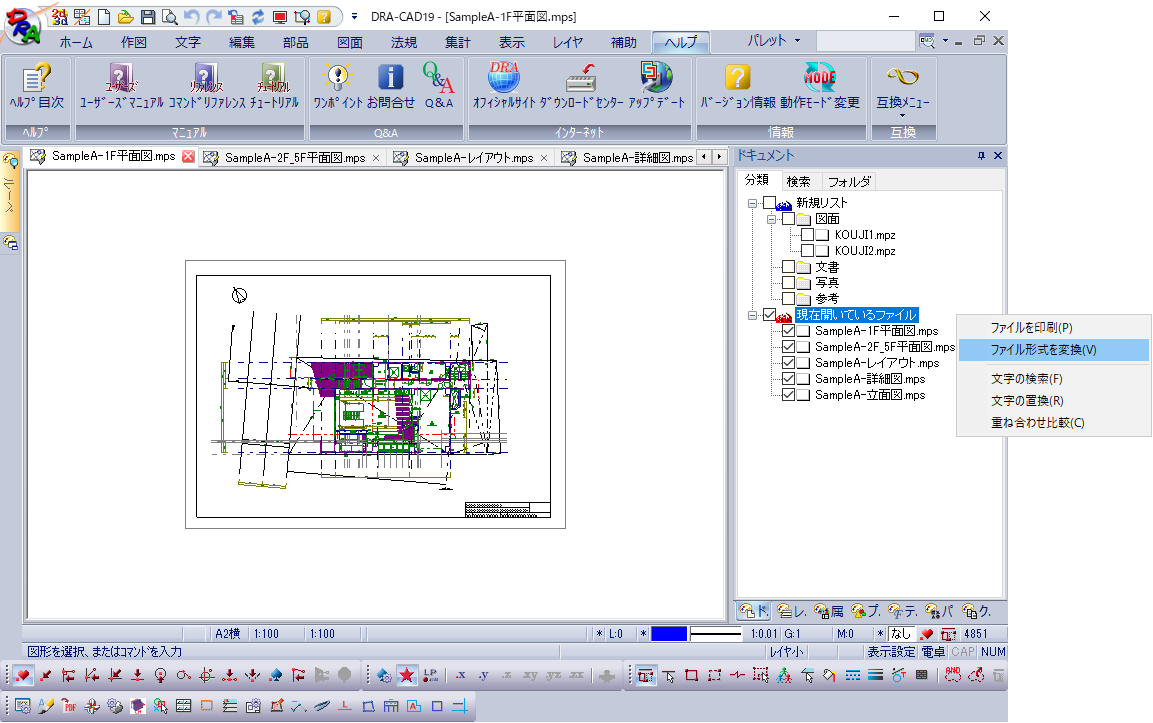

複数の図面ファイルを、PDFやDWGなどの2つの異なるファイル形式に一括変換する機能についてご紹介します。
作業用のCADデータと一緒に、出力見本を渡すなどに便利です。

変換できるファイル形式
図面形式：DWG/DXF/JWW/JWC/SFC/P21/MPS/MPZ/MPX/MPW/MPP
画像形式：BMP/TIFF/JPEG/PNG
その他の形式：PDF/XML（MPXL）

【操作】

例：MPSファイルをPDFとDWGへ変換

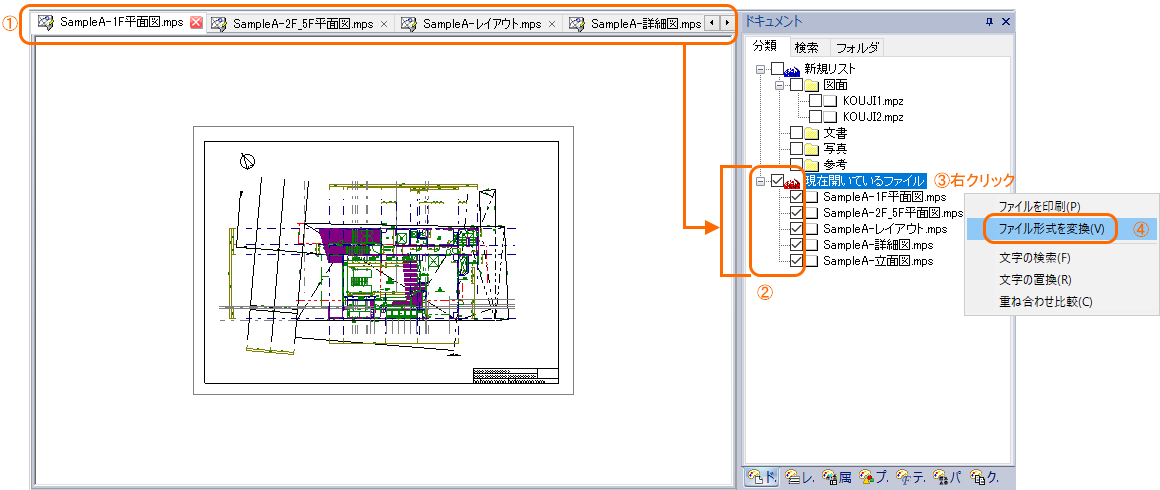

• ① 変換するファイルを開きます。
  　ファイルを開くと、ドキュメントパレットの［現在開いているファイル］に表示されます。※1 参照
• ② 変換するファイルに?を入れます。?したファイルのみ変換されます。
• ③［現在開いているファイル］で右クリックします。
• ④ メニューが表示されますので、［ファイル形式を変換］を実行します。

• ⑤ ファイル形式変換ダイアログが表示されます。ファイル形式１とファイル形式２に異なる形式を設定できます。
  　変換先のフォルダを指定し、［OK］ボタンで実行します。

• 従来のようにファイル形式を１つだけにする場合は、ファイル形式２を［なし］に設定します。

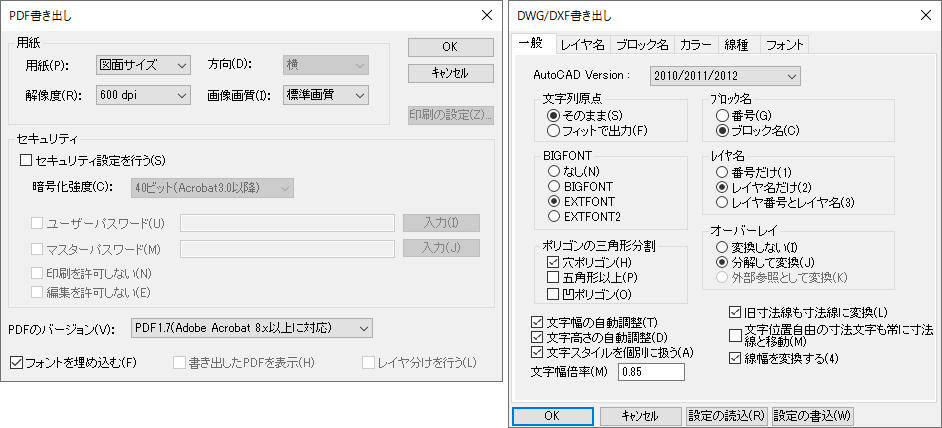

• ⑥ ファイル形式を２つ指定している場合は、指定した形式の書き出しダイアログが順に表示されます。 設定し、［OK］ボタンで変換されます。

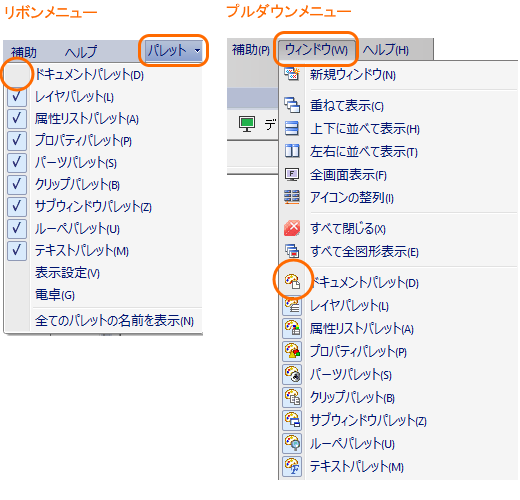

• ドキュメントパレットが表示されていない場合 （下記画像の状態） 、オレンジの円内をクリックして表示してください。

【補足】

• 「ファイル形式を変換」の異なるファイル形式の一括変換は、DRA-CAD19以降のバージョンでお使いいただけます。

ぜひ「ファイル形式を変換」の異なるファイル形式の一括変換をみなさまの業務にお役立ていただきたいと思います。
