第48回レイヤ分けされたPDFファイル

【概要】

CADデータからレイヤ分けされたPDFファイルを作成する方法をご紹介します。

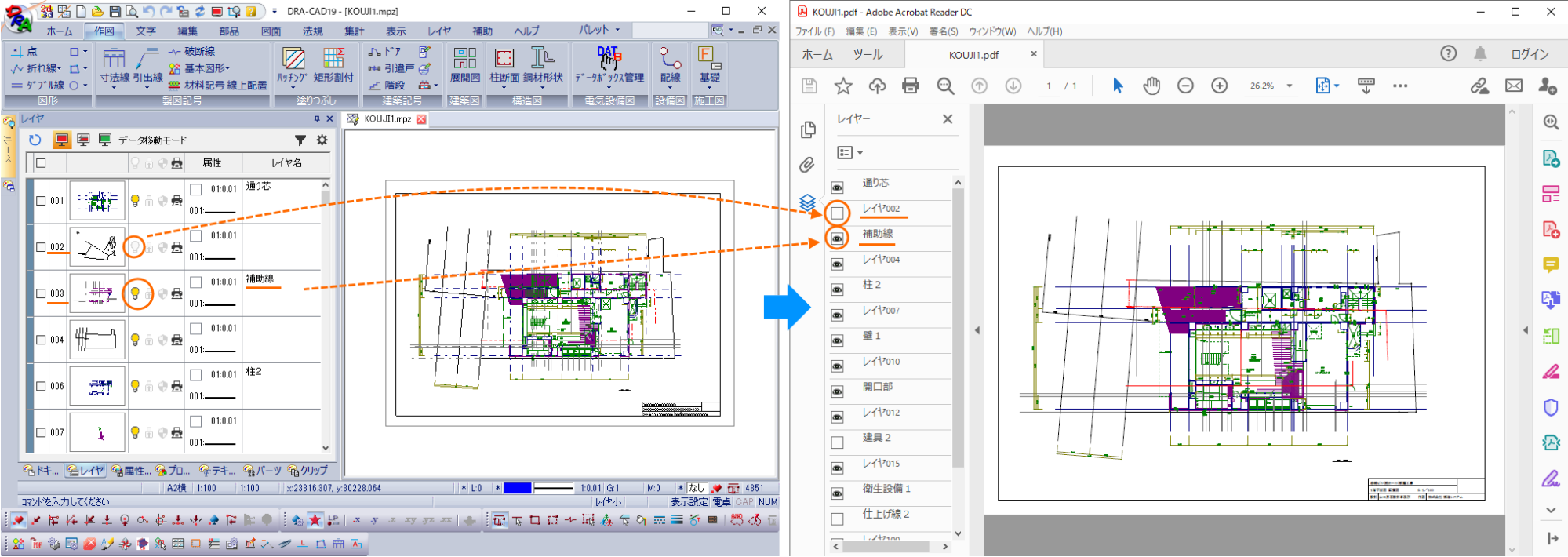

DRA-CADで設定したレイヤ名はそのまま変換され、レイヤ名を設定しない場合は、レイヤ番号で変換されます。レイヤの表示/非表示の状態もそのまま変換されます。
また、Adobe Acrobat Reader上でも表示/非表示のアイコンをクリックして、表示と非表示の切り替えができますので、PDF上でも図面を確認しやすくなります。

【操作】

1. PDF保存するファイルを開きます
2. 「PDF保存」コマンドを実行します
   名前をつけて保存ダイアログが表示されますので、［保存］ボタンをクリックします。
   リボンメニュー：DRA-CADメニュー → 書き出し → PDFで保存
   プルダウンメニュー：［ファイル］メニュー → 書き出し → PDFで保存
3. PDF書き出しダイアログの［レイヤ分けを行う］を☑して、［OK］ボタンをクリックします。
   レイヤ分けされたPDFファイルが作成されます。

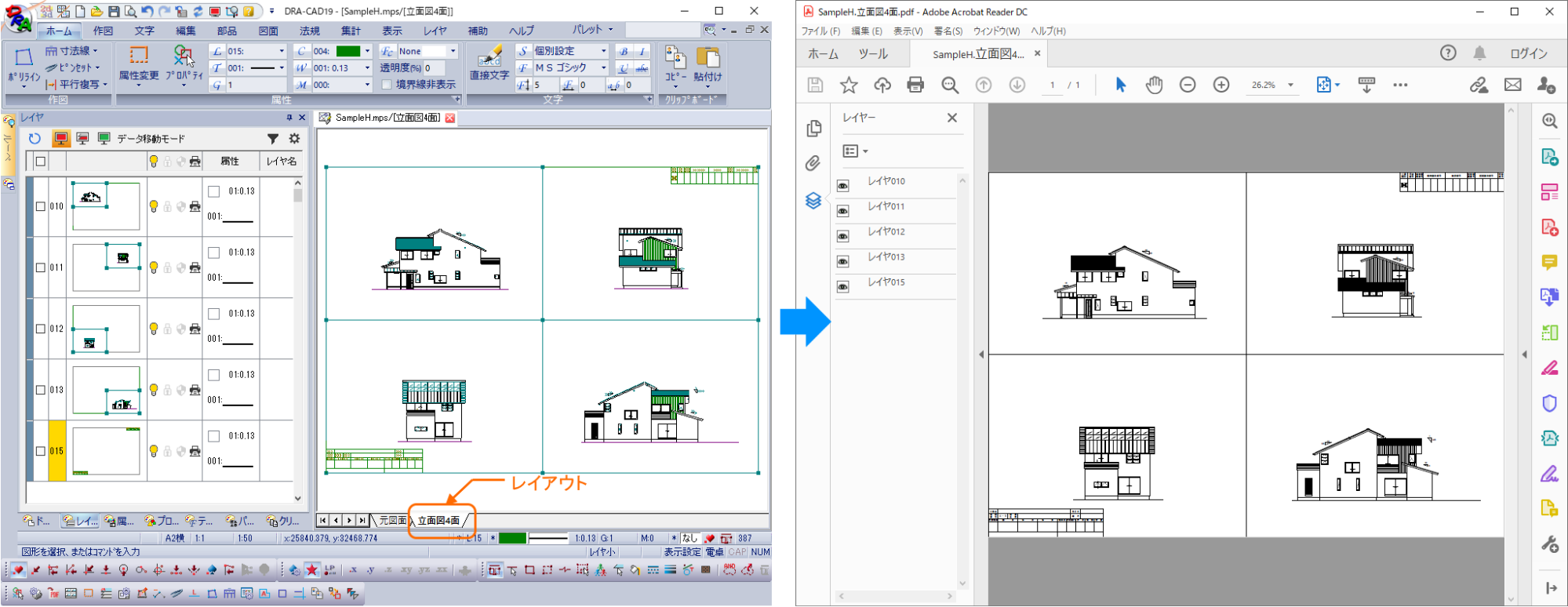

レイアウトにも対応

レイアウトを設定した図面の場合、レイアウトを表示してPDF保存すると、表示しているレイアウト図面をレイヤ分けして保存できます。

【ドキュメントパレット】の［ファイル形式を変換］<

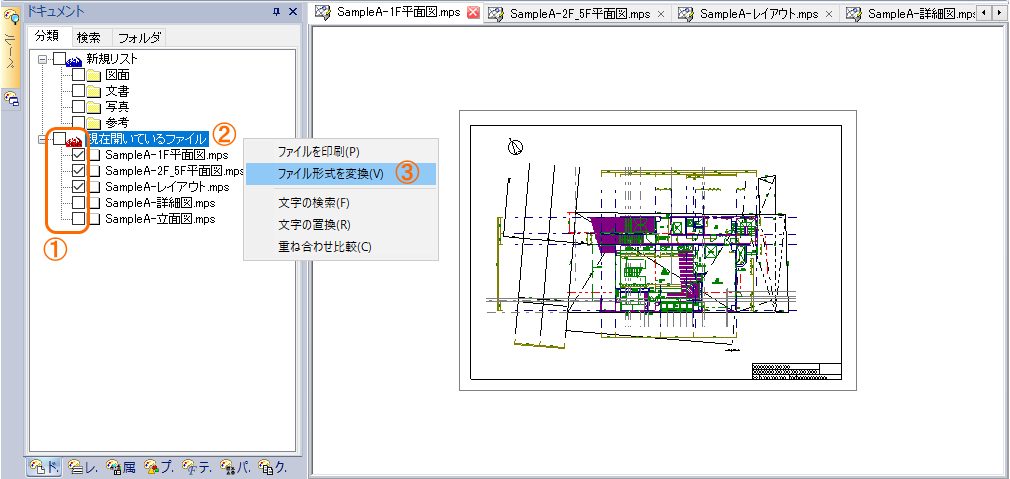

1. 変換するファイルを開くと、ドキュメントパレットの現在開いているファイルに表示されます。※1 参照
   変換するファイルに☑を入れます。

   • ドキュメントパレットから変換する場合は、☑している複数のファイルを1度に変換できます。
2. ［現在開いているファイル］で右クリックします。

   • ［ファイル形式を変換］の場合は、ファイル名で右クリックしても、☑しているファイルをすべて変換します。
3. メニューが表示されますので、［ファイル形式を変換］をクリックします。

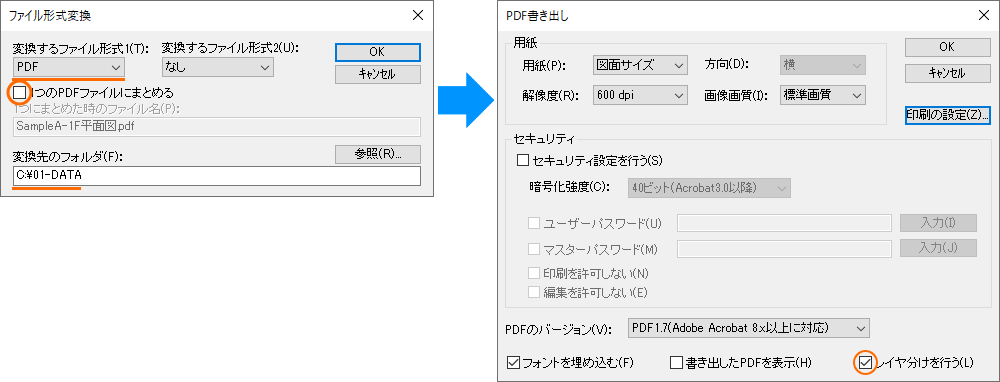

4. ファイル形式変換ダイアログが表示されますので、変換するファイル形式で [PDF]を選択します。変換先のフォルダを指定して、［OK］ボタンをクリックします。

   • ［1つのPDFファイルにまとめる］の☑をはずした場合に、レイヤ分けを行えます。
5. PDF書き出しダイアログで、［レイヤ分けを行う］を?して、［OK］ボタンをクリックで変換します。

同類に分類（例：図面）を利用する

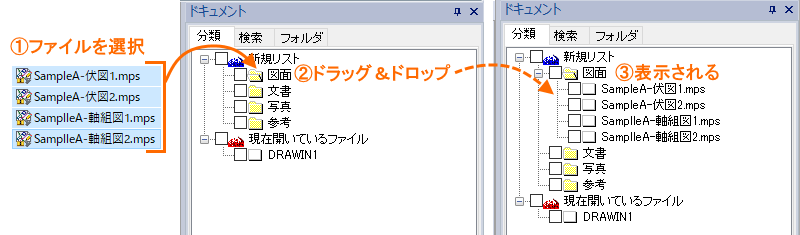

エクスプローラーから分類の図面にドラッグ＆ドロップすると、図面にファイル名が表示されます。

変換するファイルを☑し、右クリックしたメニューから［ファイル形式を変換］で同様に変換できます。

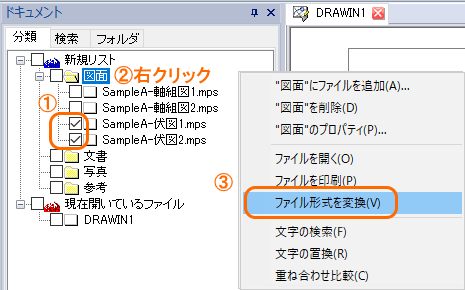

分類に表示しておくことで、ファイルを開かなくても変換だけ行うこともできます。

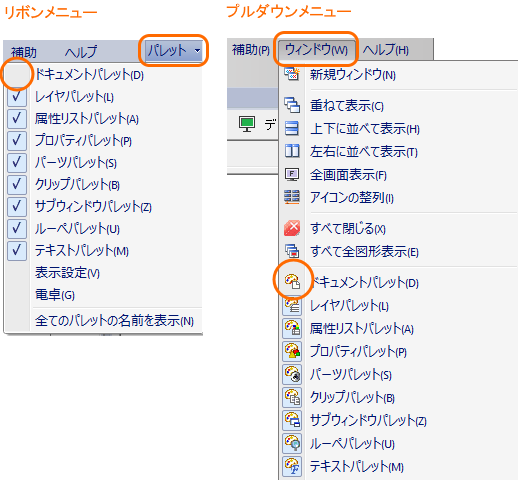

• ドキュメントパレットが表示されていない場合（下記画像の状態）、オレンジの円内をクリックして表示してください。

【補足】

• 「リンクアイテムの挿入」はDRA-CAD19以降のバージョンでお使いいただけます。
