第46回複数の図面ファイルを一括管理して印刷

【概要】

複数の図面ファイルを一括管理して印刷する機能をご紹介します。
複数のファイルを印刷する際に印刷の順番や用紙、印刷対象（元図面やレイアウト図面）などを設定できるように、DRA-CAD19より強化されました。
ファイルを開き、「すべて印刷」コマンドを実行すると、複数ファイルの印刷ダイアログが表示され、印刷するファイルのリストにファイル名が表示されます。印刷するファイルをリストで確認しながら印刷できます。

ファイルごとに［印刷する/しない］の設定や［用紙の大きさや方向］、［印刷対象］、［印刷する順番］など細かな設定が行えます。リストへのファイルの追加や削除も、右上の［追加］、［削除］ボタンから簡単に行えます。

【操作】

• ① 印刷するファイルを開きます。

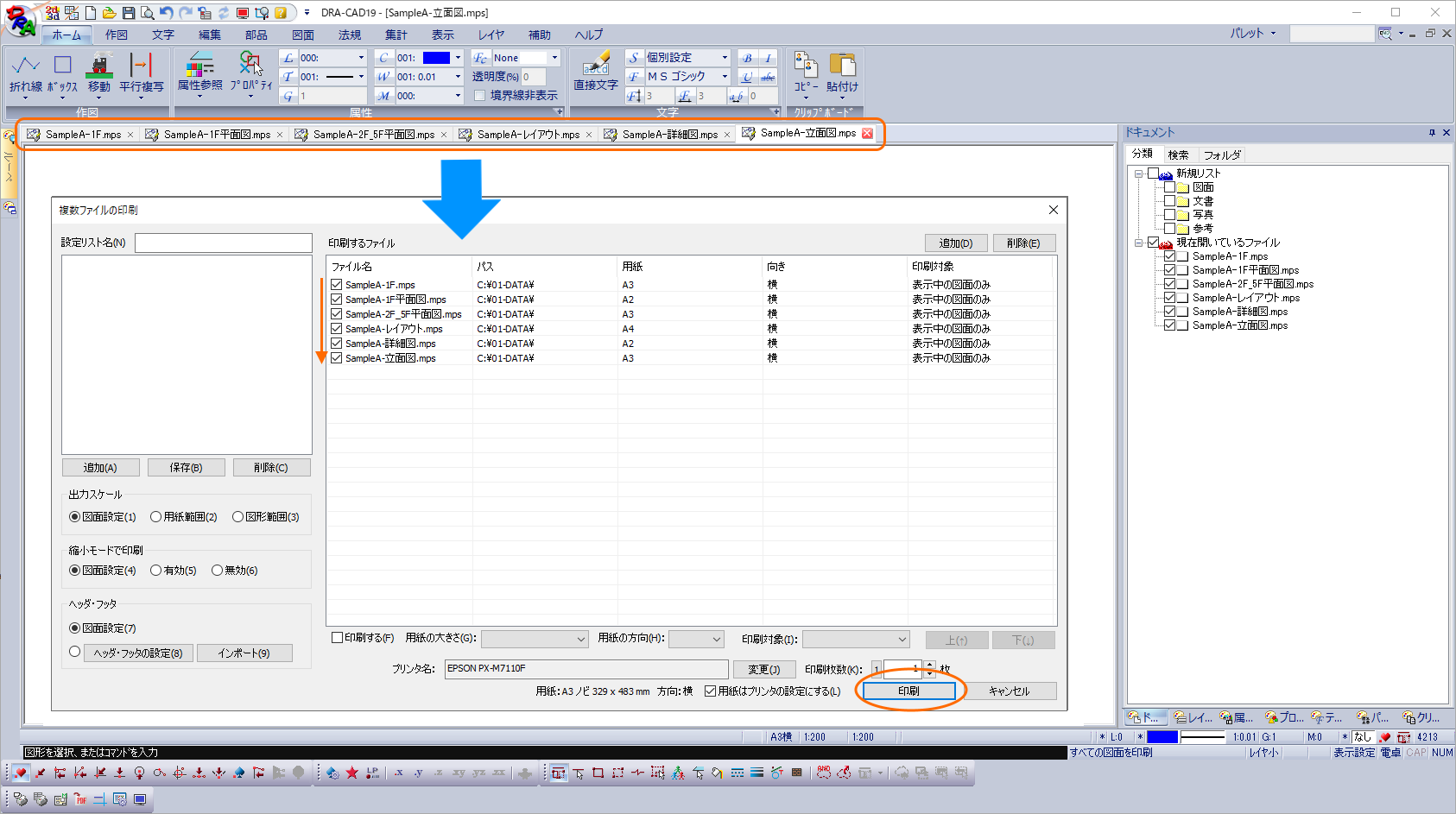

• ② DRA-CADメニューから「すべて印刷」コマンドを実行すると、複数ファイルの印刷ダイアログが表示されます。
• ③［印刷］ボタンをクリックすると、指定したファイルがすべて印刷されます。

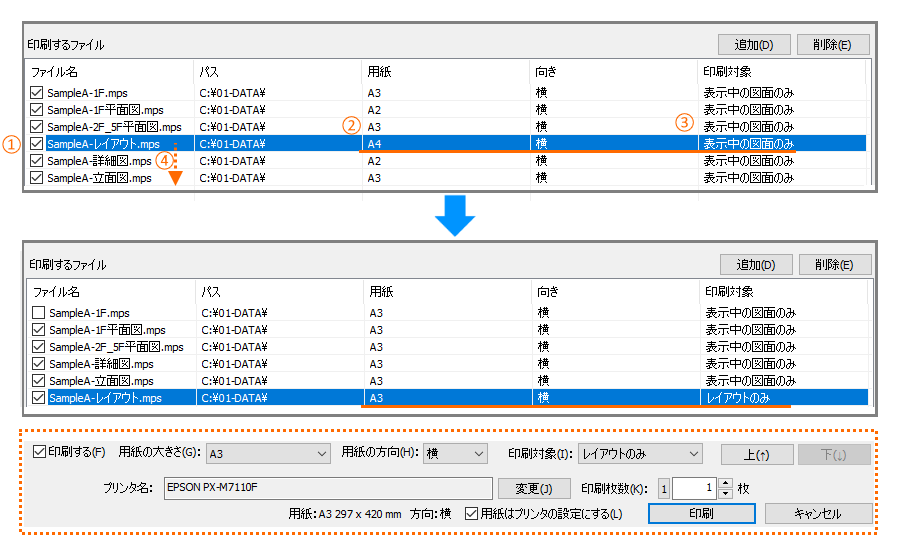

■ファイルごとの印刷設定の変更

• ① 変更するファイルを選択します。

  • 初期値ではすべて印刷する☑(チェックあり)になっています。印刷しないファイルはチェックをはずします。
• ②［用紙の大きさ］［用紙の方向］などプルダウンリストから選択します。
• ③［印刷対象］で［レイアウトのみ/元図面のみ/すべて/表示中の図面のみ］の選択ができます。
• ④ 印刷する順番は、ファイルを選択して［上(↑)］ または［下(↓)］ ボタンをクリックすると、現在表示している位置から上または下に移動しますので、順番を変更することができます。

• 印刷するリストに追加や削除したい場合は、右上の[追加]または[削除]ボタンから行います。

［印刷するファイル］を設定リストへ保存することも可能です。
保存しておくと、印刷するファイルをすべて開かなくても、設定リストを選択するだけで、印刷するリストに表示され、一括して印刷が行えます。
ただし、保存されていない図面は、リストに保存されません。

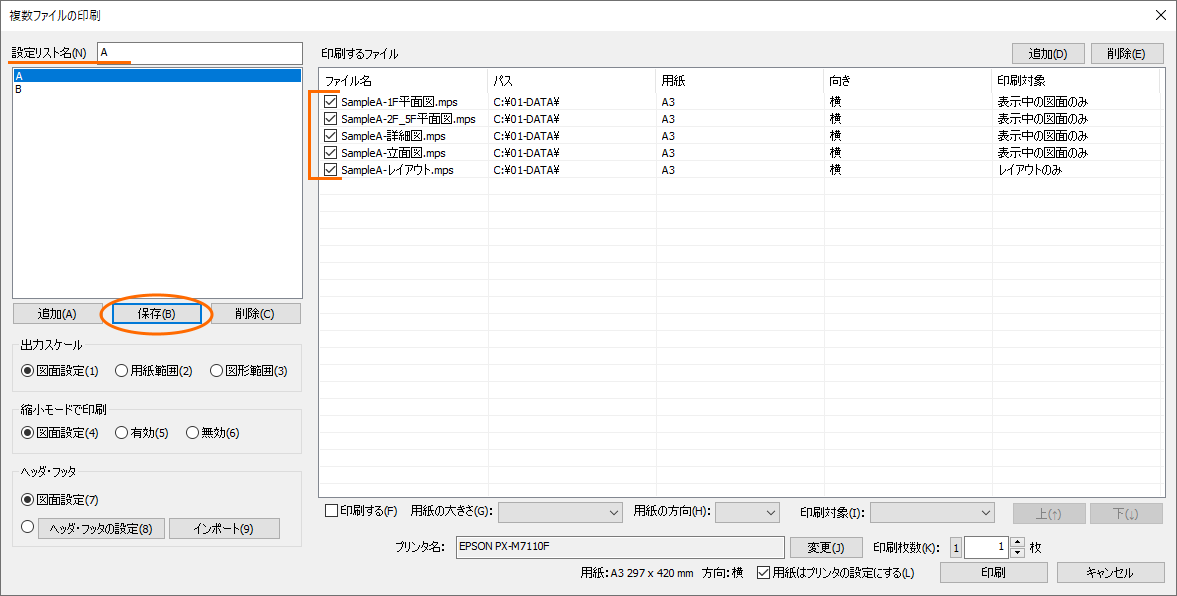

■［印刷するファイル］を設定リストに保存する

• ① 設定リスト名に保存したいリスト名を入力します。
• ②［保存］ボタンをクリックすると、保存されます。

• リストの保存場所は、初期設定ではインストールしたドライブのドキュメントフォルダ内の｢\archi pivot\DRA-CAD19\PRINTFILES｣フォルダに設定されており、テキストファイル(拡張子. drapls)で保存されます。

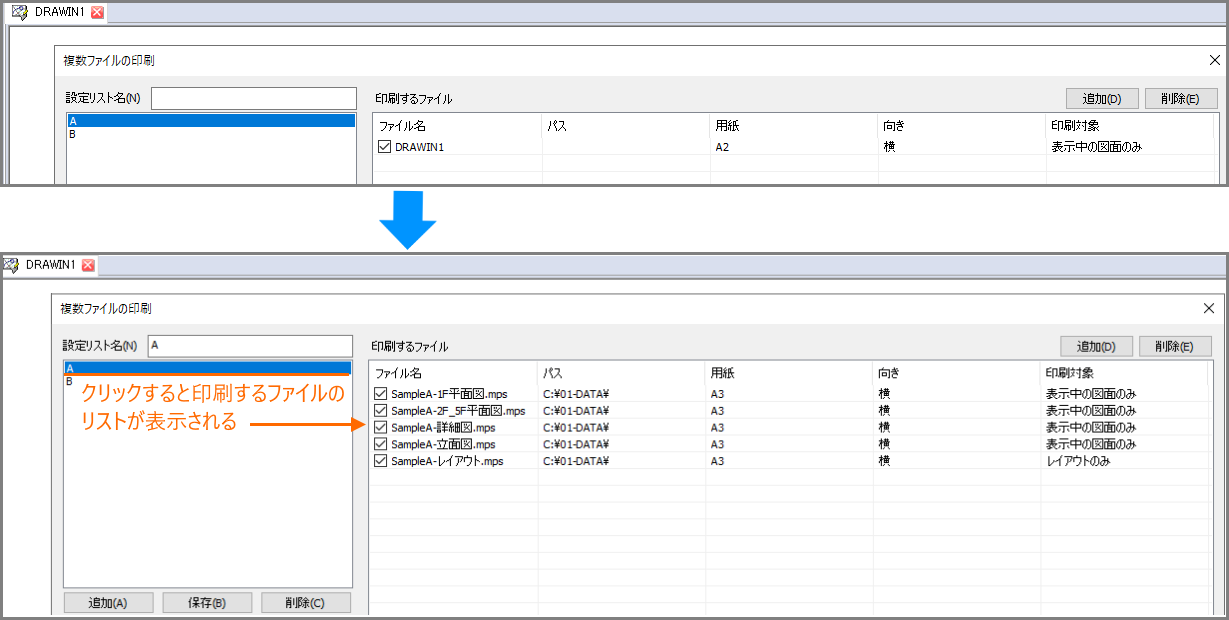

■保存した設定リストから［印刷するファイル］に表示する

設定リスト名をクリックすると、［印刷するファイル］のリストに表示されます。

■コマンドの実行方法

「すべて印刷」コマンド、「リストから印刷」コマンド、ドキュメントパレットの［ファイルを印刷］から実行できます。

開いているファイルをすべて印刷する場合
DRA-CADメニュー→印刷→すべて印刷

保存したリストを印刷する場合
DRA-CADメニュー→印刷→リストから印刷

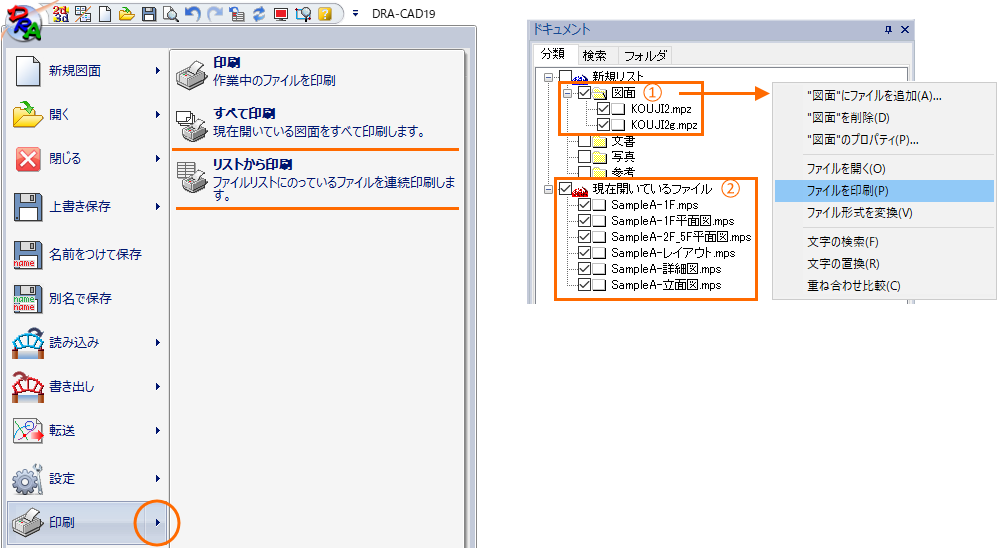

ドキュメントパレットから印刷する場合
ドキュメントパレットの①［分類］(例：図面）、または②［現在開いているファイル］で右クリック→ファイルを印刷

• ドキュメントパレットで印刷するファイルにチェック☑をいれてから［ファイルを印刷］を実行すると、印刷するファイルのリストに①（または②）でチェックしたファイル名が表示されます。
