第43回設定 Part1-スナップマーカーの表示-

【概要】

DRA-CADには、使いやすいようにカスタマイズできる設定が、豊富に用意されています。
これらの設定は、自由にカスタマイズして使っていただくことにより、さらに便利にお使い いただけるようになります。
ここでは、豊富な設定項目についてシリーズでご紹介していきます。

まずは、設定 Part 1では、スナップマーカーを表示する設定についてご説明します。
作図や移動などの編集時には、正確にスナップする必要がありますが、スナップする 位置をわかりやすく表示するのが、スナップマーカー表示です。
スナップマーカー表示をONに設定しておくことで、取る位置やスナップ名が視覚的に確認できます。

【操作】

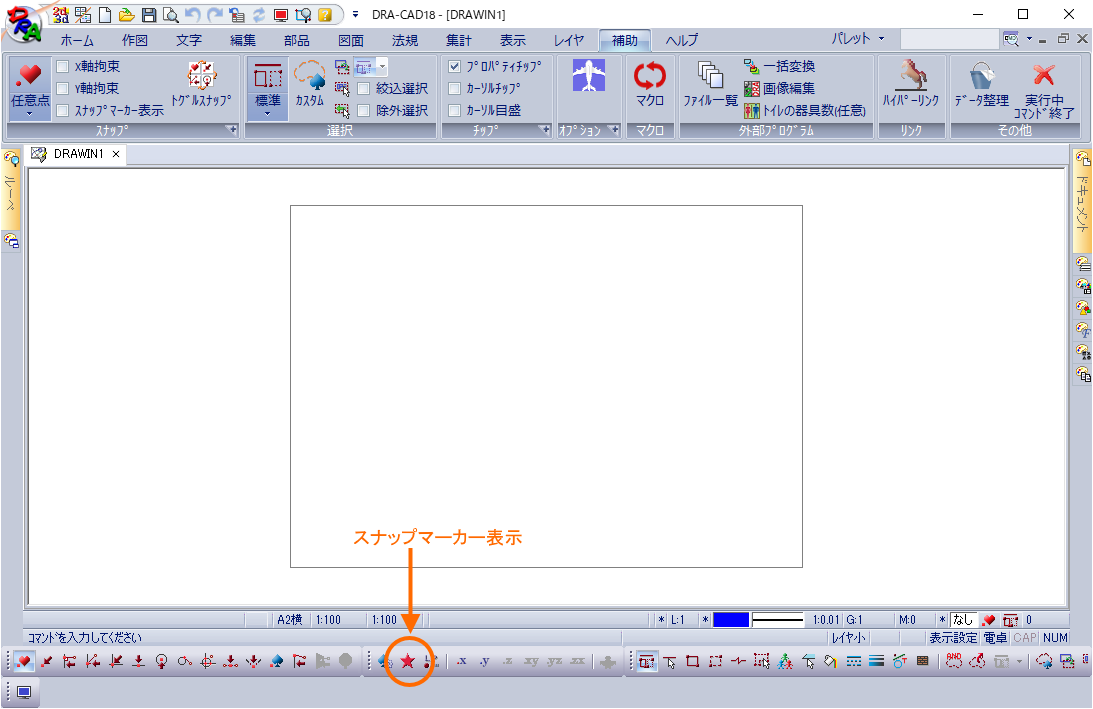

初期状態では、「スナップマーカー表示」コマンドはツールバーに表示しています（※1）。

スナップマーカー表示の初期状態はOFFになっています。スナップマーカー表示をクリックすることでONに切り替わります。
再度クリックすると、OFFになります。 クリックするごとにON/OFFが切り替わります。

「移動」コマンドを実行して説明します。
移動基点で端点を取る際に、スナップマーカー表示をONに設定していることで、現在のスナップモード、例では［端点］の文字と、実際に取る位置である［＋字マーク］が表示されます。
OFFであっても、カーソルから一番近い位置をスナップしますが、ONに設定しておくことで、視覚的にどの位置を取るのかを確認しながら、正確にマークしている位置を取ることができます。

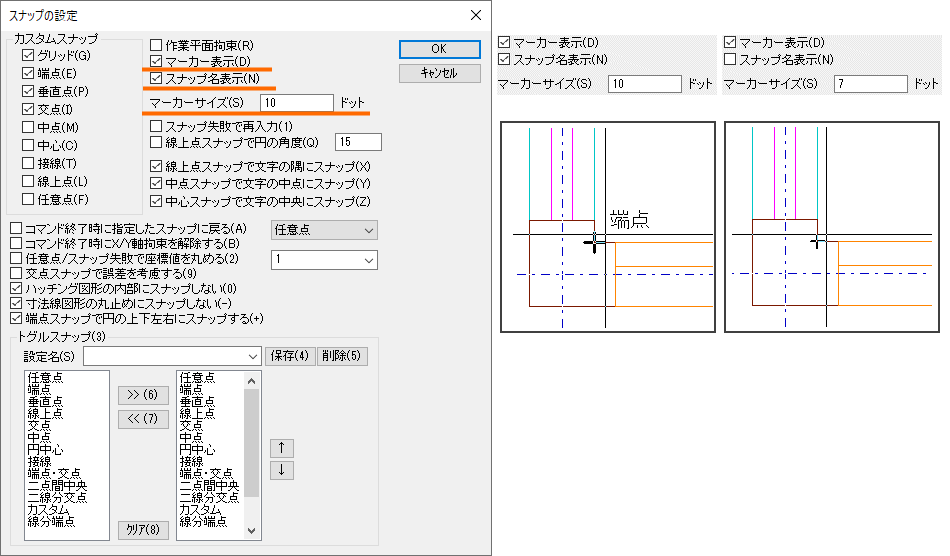

「スナップの設定」コマンドでは、マーカーの表示/非表示、スナップ名の表示/非表示、マーカーサイズを設定できます。
スナップマーカー表示がONのときには、ここで設定した内容で表示されます。

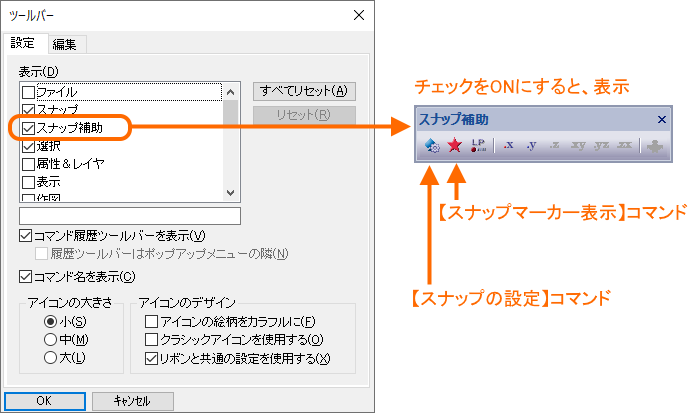

■※1 [スナップ補助]のツールバーが非表示の際に表示する方法
「ツールバーの設定」コマンドを実行し、[スナップ補助]のチェックボックスをONに設定すると、表示します。

■ツールバーを使わない方法

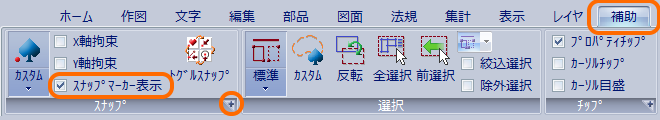

リボンメニューでは

• 「スナップマーカー表示」コマンドは［補助］メニュー →［スナップマーカー表示］のチェックボックスをクリックしてONとOFFを切り替えます
  チェックボックスにチェックがある状態がON、チェックをはずすとOFF
• 「スナップの設定」コマンドは、スナップの右上の［＋］ボタンをクリックして実行します。

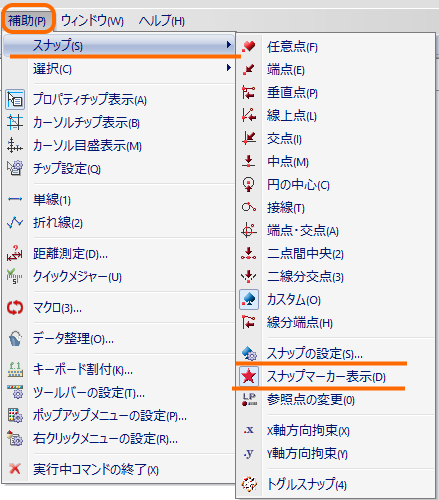

プルダウンメニューでは

• 「スナップマーカー表示」コマンドは［補助］メニュー →［スナップ］→［スナップマーカー表示］をクリックしてONとOFFを切り替えます。
  アイコンに枠が表示されている状態がON、枠がない状態がOFF
• 「スナップの設定」コマンドは、［補助］メニュー →［スナップ］→「スナップの設定」コマンドを実行します。
