第42回領域の一括配置

【概要】

「領域作成」コマンドは、あらかじめ面積が決まった空間を矩形で配置して、レイアウトを検討できます。
DRA-CAD18では、空間のXY方向長さを指定して、リストから一括で領域ポリラインを配置できるようになりました
領域集計表は、領域ポリラインの編集に応じて、リアルタイムに再計算されます。

【操作】

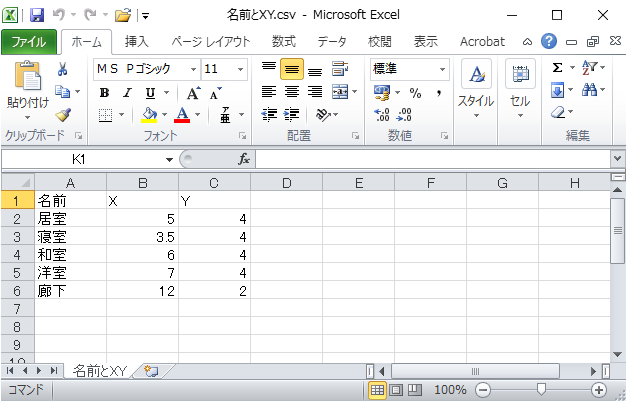

［名前］、［X,Y方向の長さ］を入力し、保存したCSVファイルを用意します。

• 作成したファイルは閉じておきます。

「領域作成」コマンドを実行します。

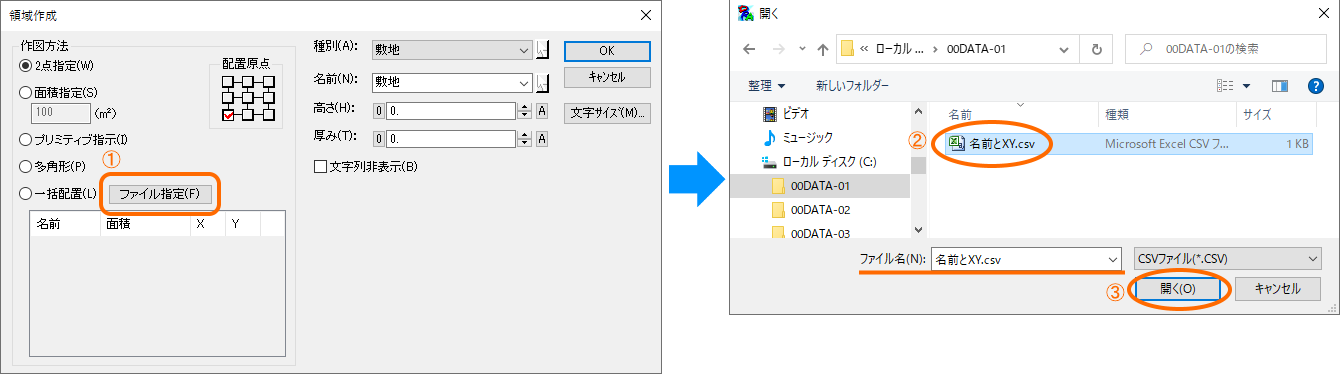

一括配置の[ファイル指定]ボタンから、CSVファイルを選択します。

CSVファイルを読み込むと、ダイアログ内の[名前]、［X］、［Y］に表示されます。
面積は読み込んだ［X］、［Y］から自動計算されます。[OK]ボタンをクリックします。

• 一括配置では、配置原点、種別、名前は無視されますので、設定せずに実行します。
  名前は、CSVファイルで入力された名前が読み込まれ、それぞれの領域に書かれます。

画面上でクリックすると、領域が配置されます。

配置後は自由に編集します。

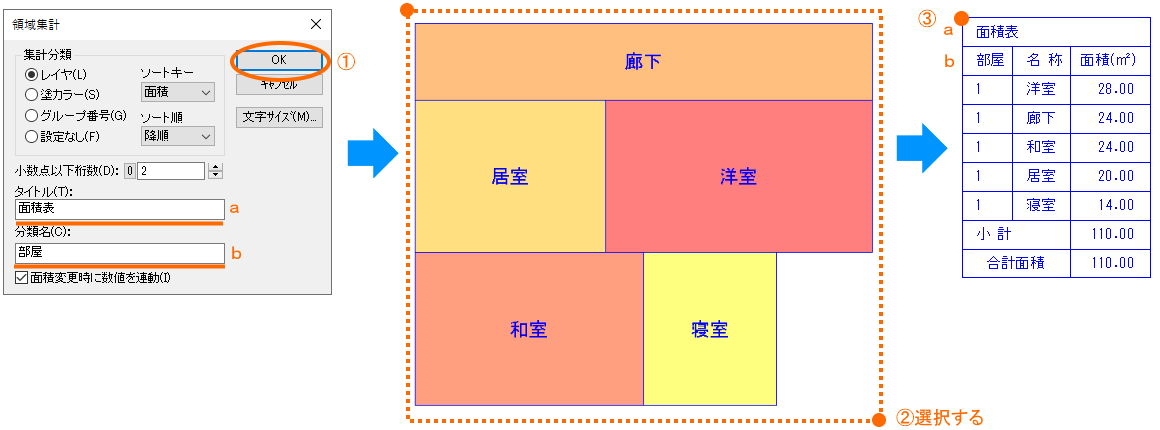

■「領域集計」コマンドで配置した領域を集計し、表を作図します。

1. 「領域集計」コマンドを実行します。
2. 集計分類などを設定し、領域を選択します。
3. クリックで配置すると、表を作図します。

   • 集計の分類で［レイヤ］を設定した場合は、配置している同じレイヤ領域をまとめ、指定した面積 (ソートキー)を降順(ソート順)に、表を作図します。
   • 領域の一括配置と分類名を入力すると、表の領域の一括配置と分類名に作図されます。
