第41回Excelの表を図面に直接貼り付ける

【概要】

DRA-CADでは、Excelの表を直接図面に貼り付けることができます。
「形式を選択して貼り付け」コマンドの[リンク貼付け]という機能についてご紹介します。

【操作】

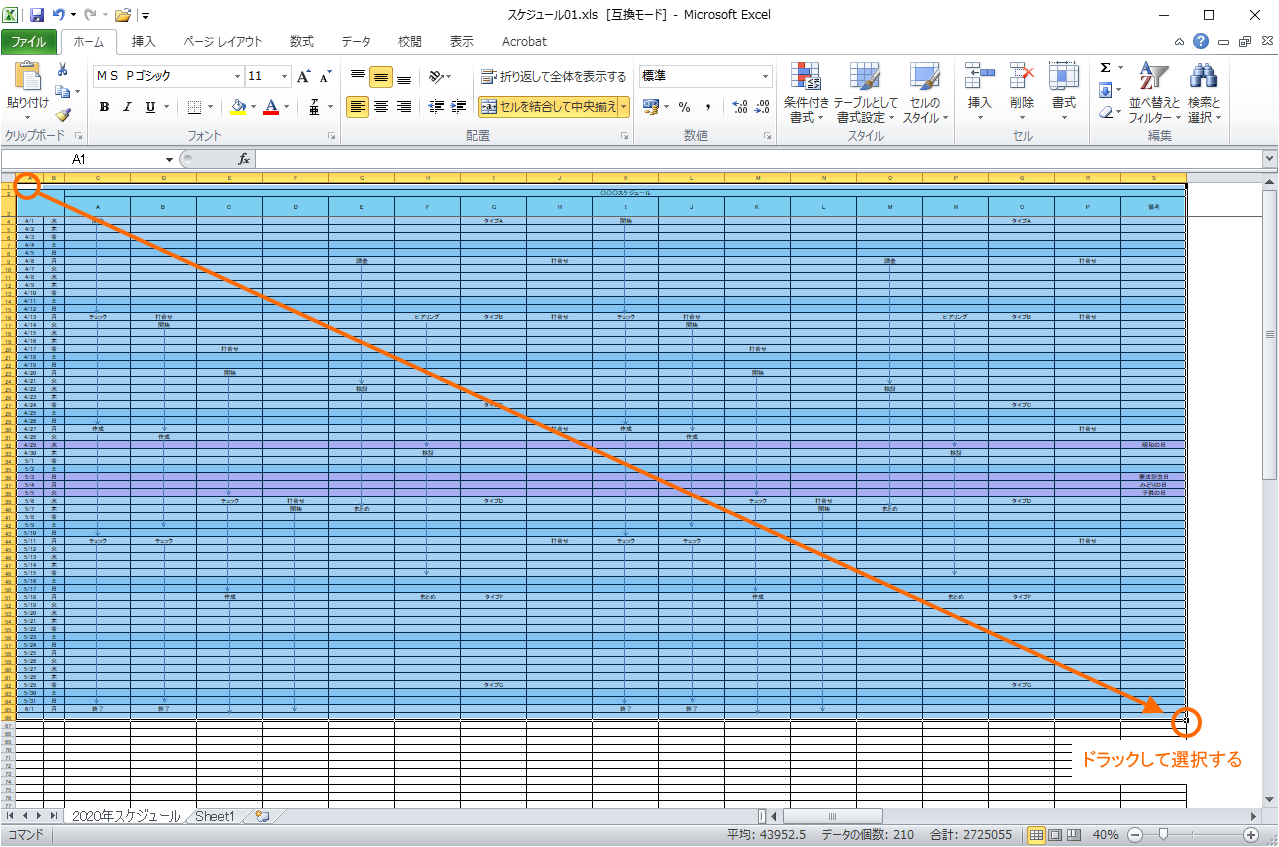

Excelで貼り付けたいデータの範囲を選択します。

選択した範囲内で右クリックし、メニューからコピーを選択します。
DRA-CADの「形式を選択して貼り付け」コマンドで、[リンク貼り付け]を設定して実行します。

カーソルにデータの枠が表示されますので、画面上をクリックして貼り付けます。

このようにA3サイズを超える大きな表も貼り付けられるようになりました。

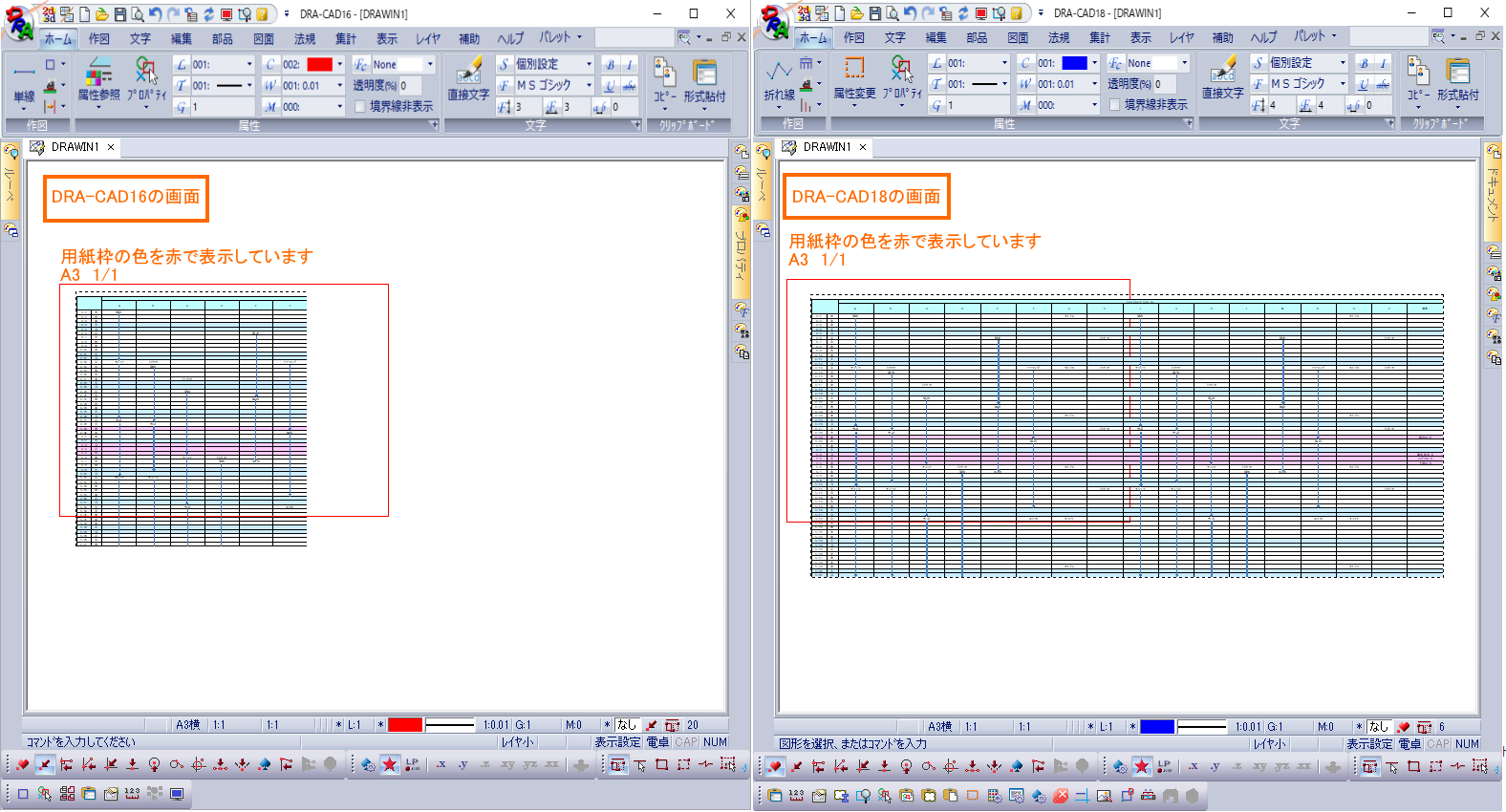

• 例：左がDRA-CAD16：制限がかかっている、右がDRA-CAD18：制限がかかっていない

【補足】

• DRA-CAD18からA3サイズを超える大きな表も貼り付けられるようになりました。改良された「形式を選択して貼り付け（リンク貼り付け）」は、DRA-CAD18以降のバージョンでお使いいただけます。
• DRA-CAD17までは、Excelの印刷時の縦横の長さが30cmを超えると制限がかかり、貼り付けられない場合があります。

ぜひ「形式を選択して貼り付け（リンク貼り付け）」をみなさまの業務にお役立ていただきたいと思います。
