第40回OLEオブジェクト画像を形式を指定して変換

～「オブジェクトの図形化」 コマンドで画像形式を指定して変換～

【概要】

「オブジェクトの図形化」 コマンドで、図面に貼られたOLEの画像を任意の画像形式に変換できます。 [BMP] 形式で貼り付けていた画像形式を、 [PNG]、[TIF]、[JPG] 形式の画像に変換することで、ファイルサイズが大幅に小さくなります。
また、「図形として貼り付け」コマンドでは、「オブジェクトの図形化」 コマンドの設定が反映され、DRA-CADに貼り付ける際に、「オブジェクトの図形化」 コマンドで指定した画像形式で、直接、貼り付けられます。

【操作】

1. 「オブジェクトの図形化」 コマンドを実行します。
   [変換後の画像形式］でPNG形式を指定し、[画像に変換］をチェックONに設定します。

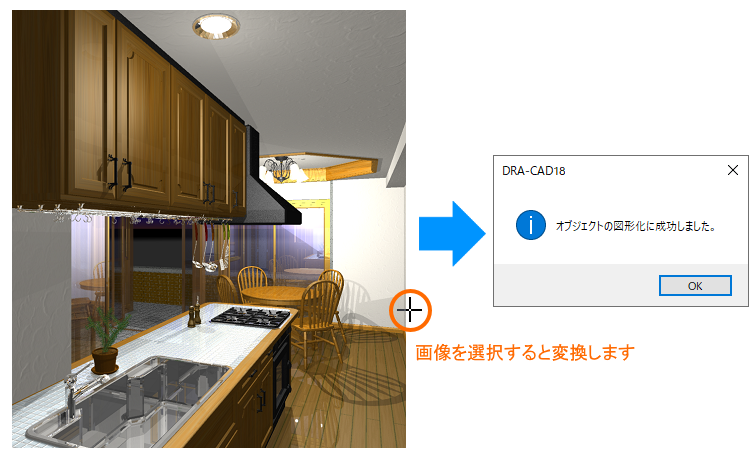

2. 画像を選択すると、変換されます。
   [変換成功時にメッセージ表示］をチェックONに設定している場合は、メッセージが表示され、変換されたことを確認できます。

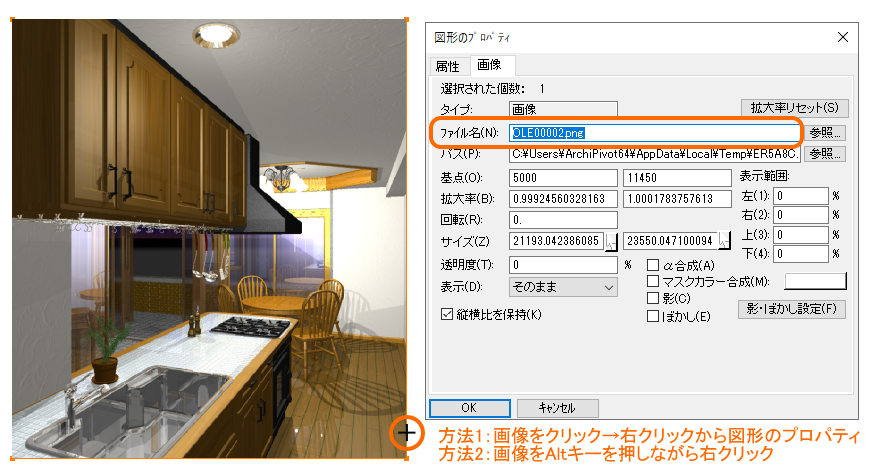

3. 画像形式を確認するには、コマンドを何も実行していない状態から、
   方法1：画像をクリック→右クリックしたメニューから 「図形のプロパティ」 コマンドを実行
   方法2：画像を[Alt]キーを押しながら、右クリック（図形のプロパティが実行される）
   表示された [図形のプロパティ] ダイアログのファイル名で、拡張子(*.png)を確認できます。

■「図形貼り付け」コマンド

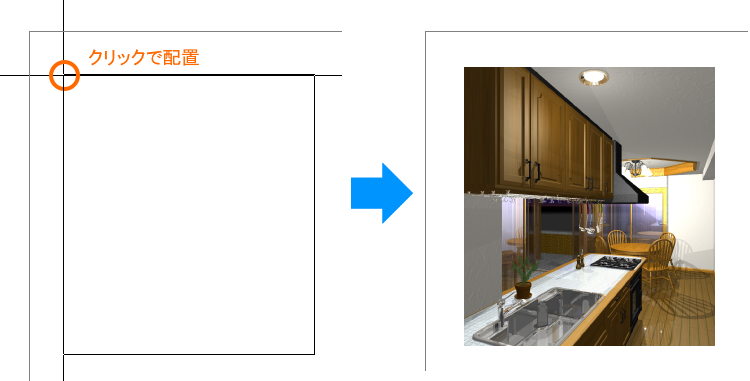

• 「オブジェクトの図形化」 コマンドで設定しておくことで、「図形として貼り付け」 コマンドから、画像を配置時に、直接PNG形式で貼り付けられます。

例：PNG形式を指定していた場合

作図作業の効率化にお役立ていただければと思います。

【補足】

• 「オブジェクトの図形化」 コマンドで、画像形式を指定して変換する機能は、DRA-CAD18シリーズ以降のバージョンでご利用いただけます。
