第39回3Dの建具や家具をサイズを変えながら配置

～「ストレッチパーツ(3D)」、「ストレッチパーツ登録(3D)」コマンド～

【概要】

3次元のオリジナルのパーツデータを、サイズを指定して図面に配置できます。 また、画面からパーツの幅、奥行、高さを指定して配置することもできます。

• 「ストレッチパーツ登録(3D)」コマンドでオリジナルのパーツデータを登録後、「ストレッチパーツ(3D)」コマンドで利用できます。

【操作】

■ストレッチパーツの配置

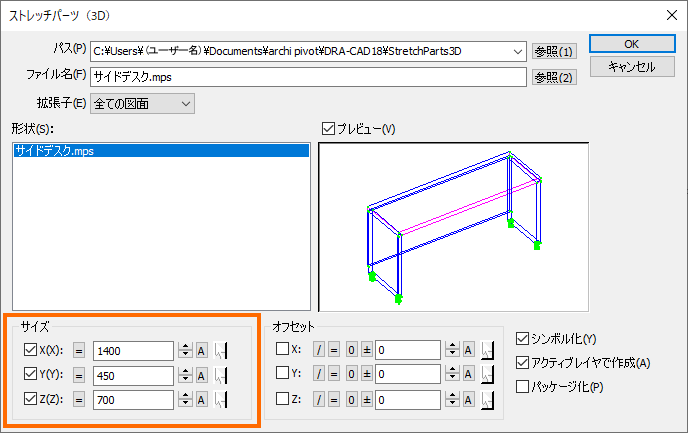

1. 「ストレッチパーツ(3D)」コマンドを実行します。
   ファイルを選択し、サイズを指定します。

• ここでは、すでに登録しているサンプルデータで説明します。オリジナルのパーツデータは登録が必要です。

2. 画面で以下の２点をクリックすると、パーツが配置されます。

   • ① 配置基点
   • ② パーツの奥行

• ①配置基点と②奥行で配置の方向が決まります。

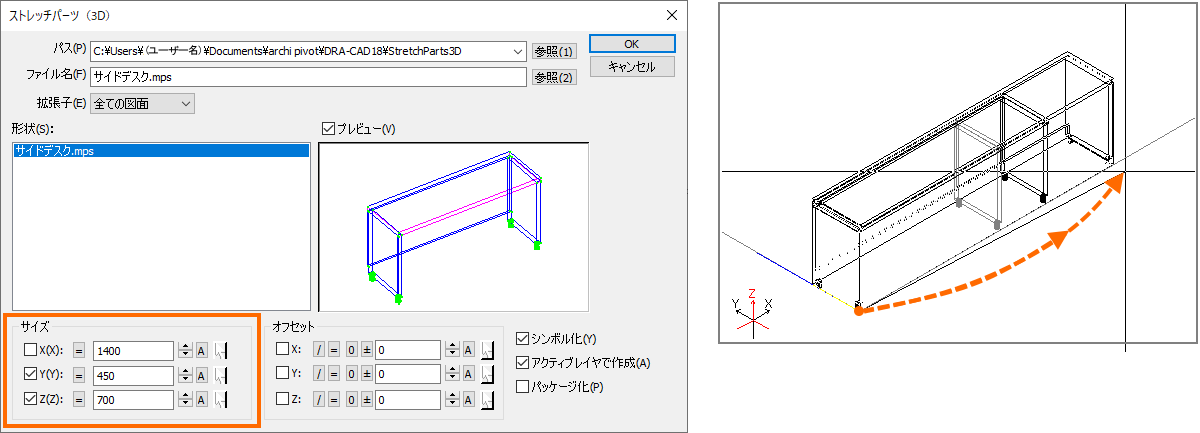

• サイズのチェックをはずすことで、画面からサイズを指定して配置することもできます。

サイズのX,Y,Zのチェックをはずした状態により、配置時、画面から次のように指定します。
②点目が奥行とYのサイズ指定、③点目がXのサイズ指定、④点目がZのサイズ指定。

■ストレッチパーツの登録

「ストレッチパーツ登録(3D)」コマンドで、パーツデータを登録します。

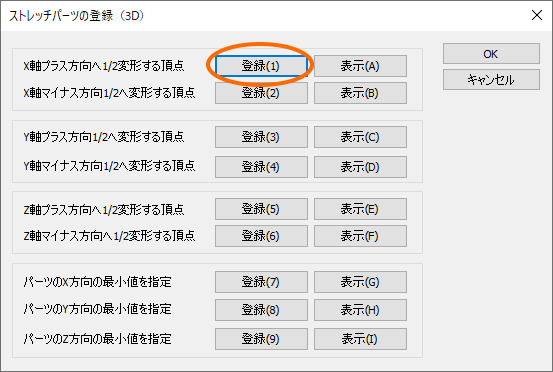

1. オリジナルで作成したパーツデータを開き、「ストレッチパーツ登録(3D)」コマンドを実行します。
   変形する頂点の登録と、パーツデータの最小値を登録します。

まず、「X軸プラス方向へ1/2変形する頂点」の[登録]ボタンをクリックします。

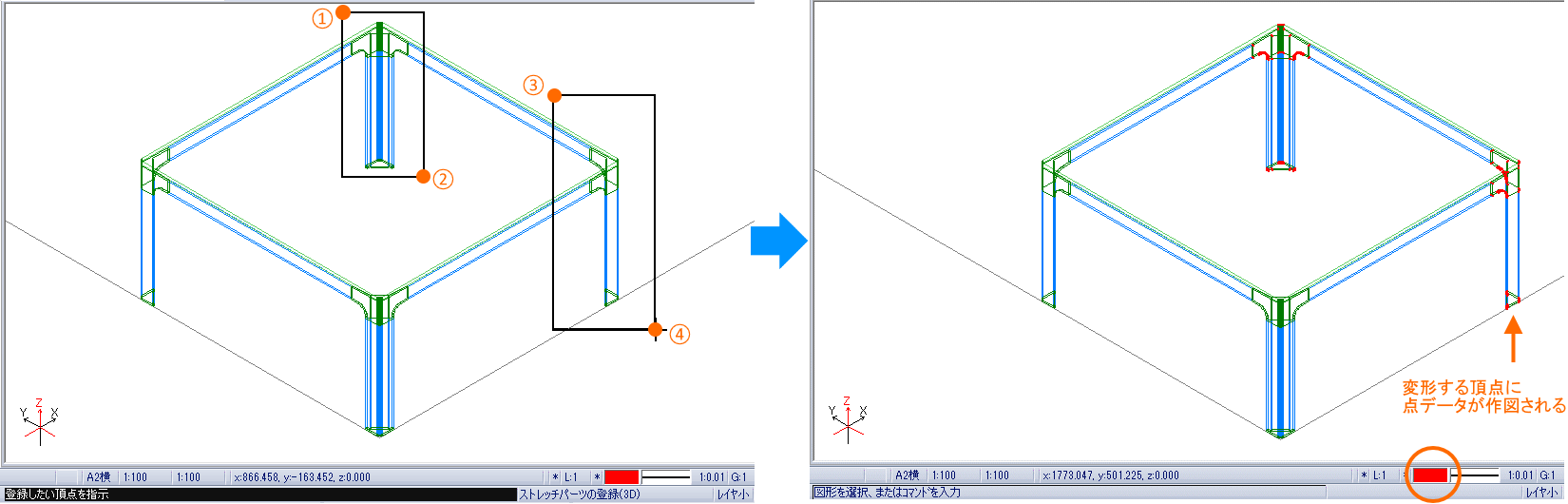

2. 変形するデータを範囲で囲むと登録されます（①→②、③→④をクリックする）。（※1 参照）
   作図画面では、変形する頂点に点データが作図されます。（※2 参照）

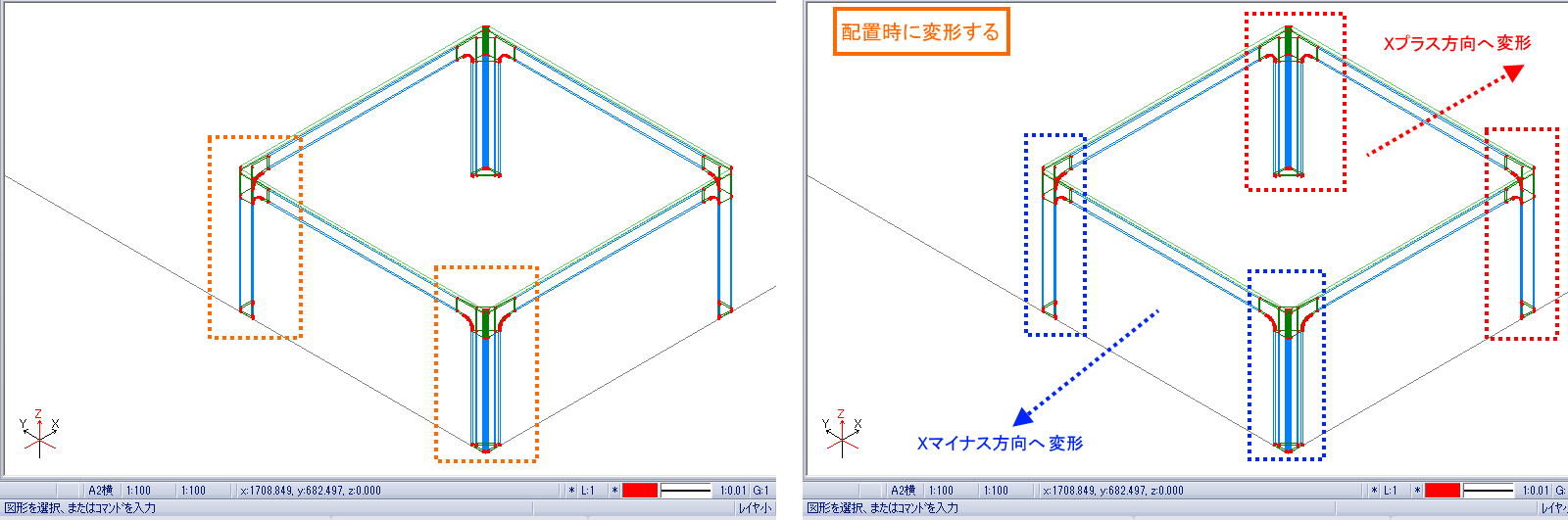

3. X軸マイナス方向も、[登録]ボタンをクリックし、同様に行います。

• 「ストレッチパーツ(3D)」コマンドでサイズを変えて配置する際に、登録した頂点がX軸プラス方向、X軸マイナス方向にそれぞれ1/2ずつ変形します。

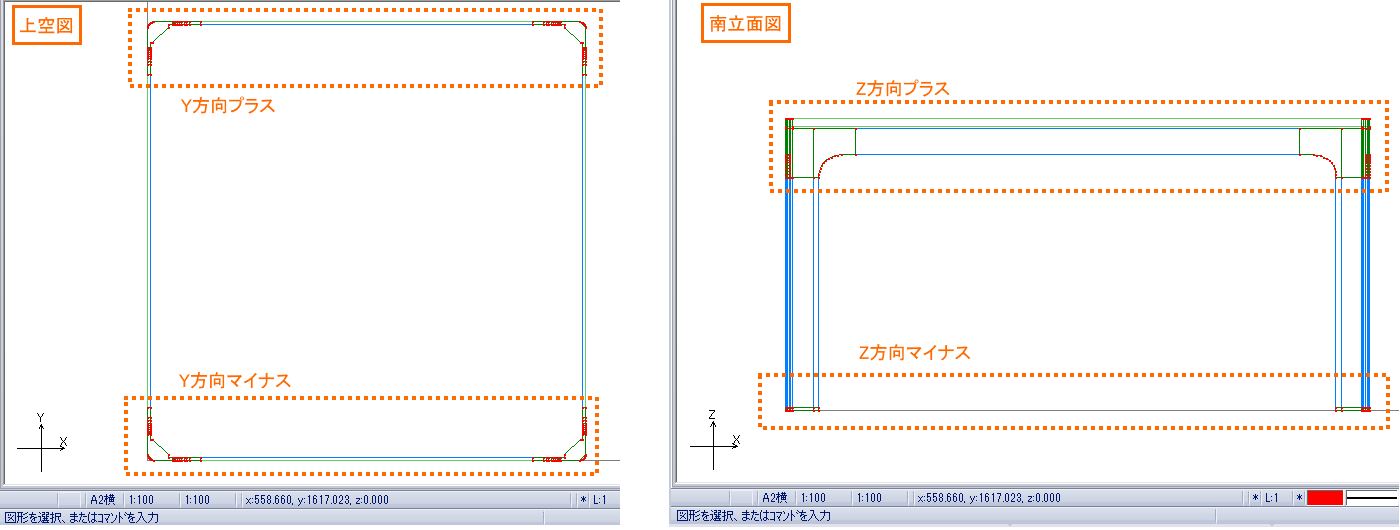

4. Y軸、Z軸も同様に行います。（※1 参照）

• X軸、Y軸の場合は、表示を上空図、Z軸の場合は、立面図にすることで、範囲が囲みやすくなります。

• • [登録]ボタンで作成される図形は、200番以降の空いているレイヤ番号で自動的に作成します。
    空いている番号がない場合は、200番から順番に作成し、図面の中に登録されている図形がある場合は、それと同じレイヤ番号で自動的に作成します。
    点データの色はアクティブカラーで作成されます。
  • [登録]ボタンで作成された点や3D線分は、「ストレッチパーツ(3D)」コマンドでは配置されません。

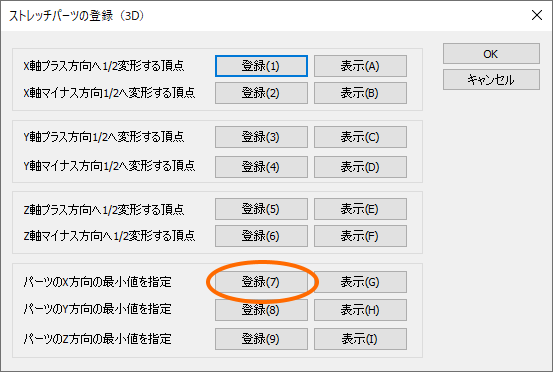

5. パーツのX方向の最小値を指定しますので、「パーツのX方向の最小値を指定」の[登録]ボタンをクリックします。

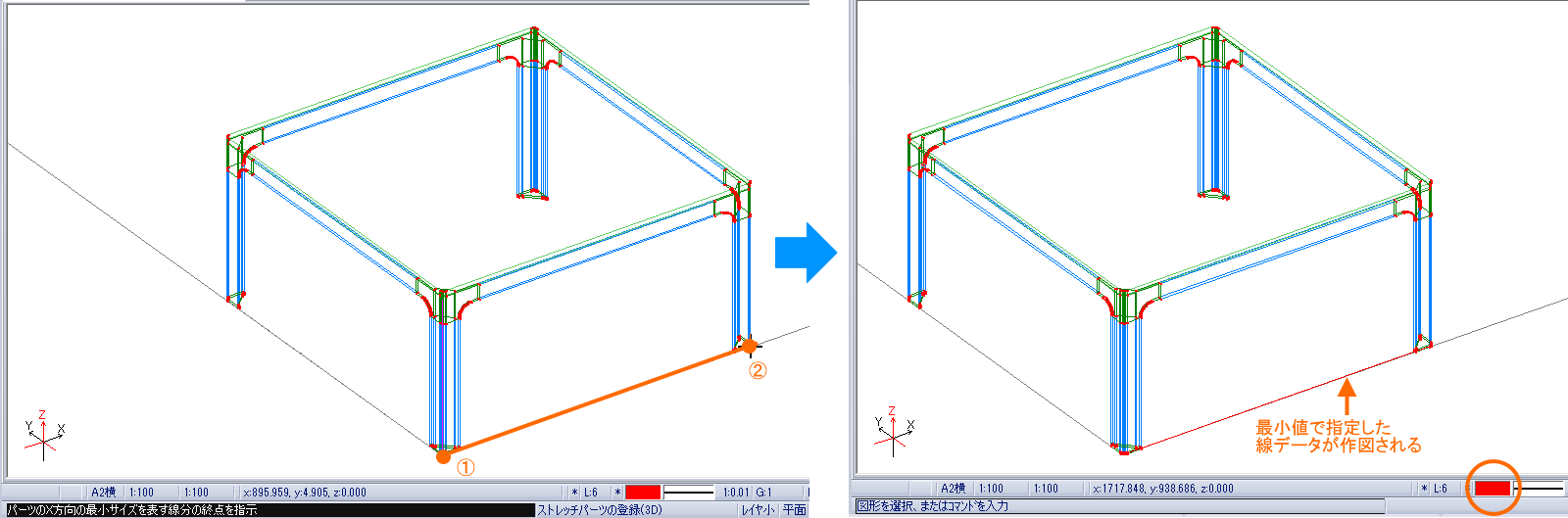

6. X方向の最小値のサイズとなる2点を指定します（①→②をクリックする）。

作図画面では、指定すると線データが作図されます。（※2 参照）
このサイズが最小値となりますので、これより大きいサイズに変形できます。

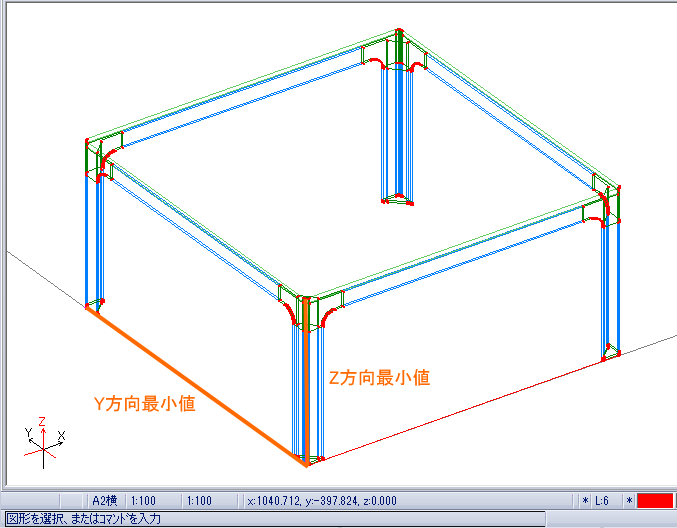

7. Y方向、Z方向も同様に行います。

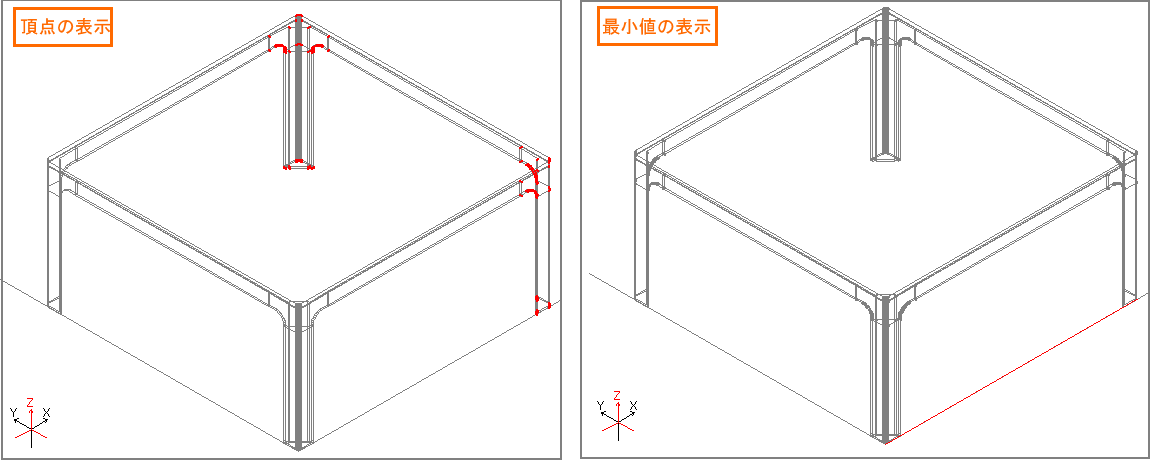

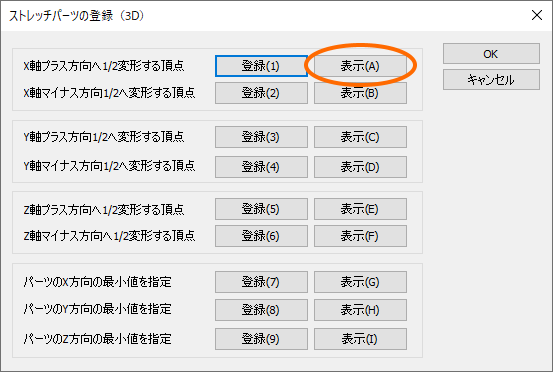

8. 変形する頂点、パーツの最小値はそれぞれの[表示]ボタンをクリックすると、設定された点や線以外は、グレー表示になり、わかりやすく表示され確認できます。

例：X軸プラス方向へ1/2変形する頂点，パーツのX方向の最小値を表示

9. 設定後、[OK]ボタンをクリックすると、「ストレッチパーツとして保存するファイルを指定」ダイアログが表示されます。
   ファイル名を入力後、[保存]ボタンをクリックします。

   • 保存する場所の初期設定は、「環境設定」コマンドの〔保存〕タブの｢DRA-CAD が使用するファイルの場所｣で設定したフォルダの「StretchParts3D」フォルダです。
   • [キャンセル]ボタンをクリックしても、設定した変形位置の点データ、最小値の線データは戻りません。
     作成した点データ、線データの位置が正しくない場合は、「削除」または「移動」コマンドで編集してください。
10. 保存後はファイルを閉じてから、「ストレッチパーツ(3D)」コマンドを実行して利用できます。

作図作業の効率化にお役立ていただければと思います。

【補足】

• 「ストレッチパーツ(3D)」、「ストレッチパーツ登録(3D)」コマンドは、DRA-CAD18シリーズ以降のバージョンでご利用いただけます。
