第29回使用・未使用カラーの確認

【概要】

図面に使われているカラーは、カラー設定やカラーパレットで確認できます。
まだ使われていないカラーも、ステータスバーの[＊]ボタンで行えますので、使っていないカラー番号を設定するときに便利です。

【操作】

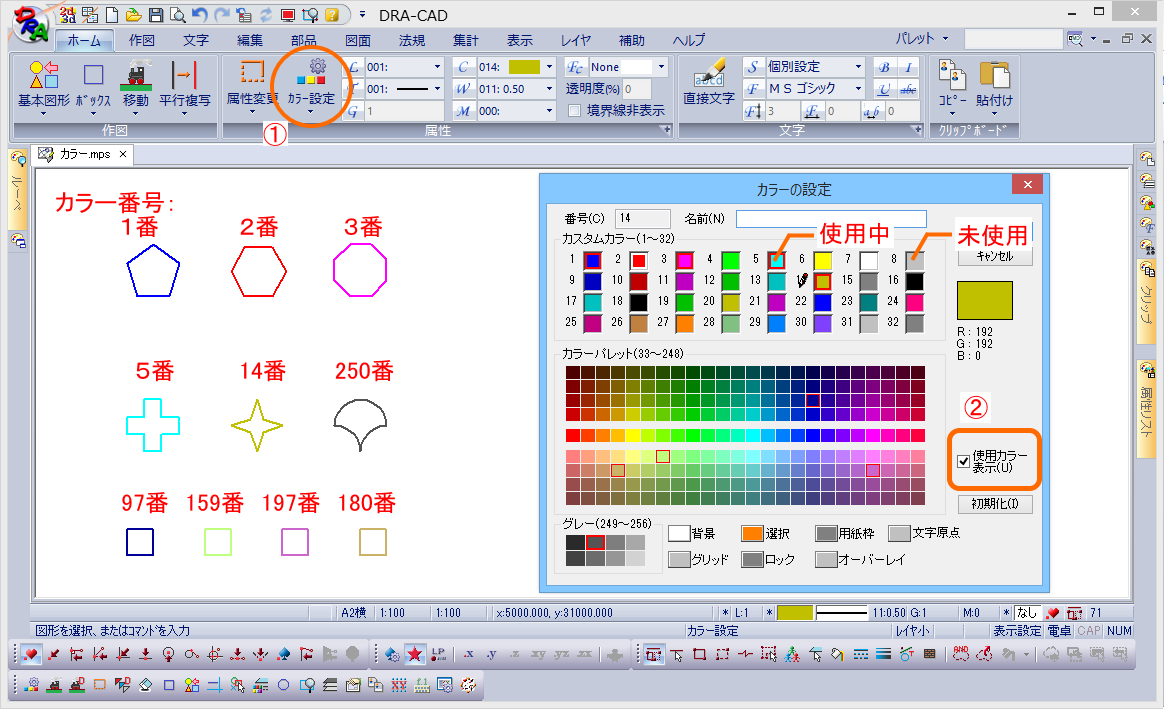

【カラー設定】コマンドのダイアログにある「使用カラー表示」にチェックを入れることで、カラーの設定ダイアログでは、使用中のカラーの枠が赤枠、もしくは白枠で強調表示されます。

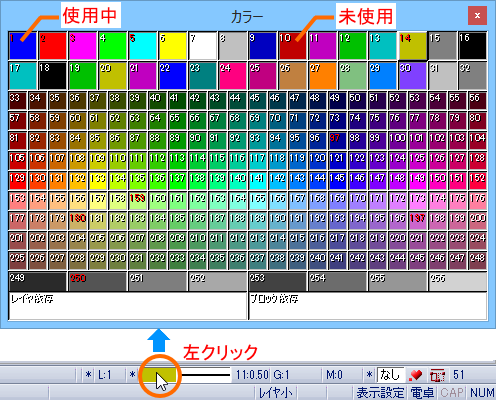

ステータスバーのカラーを左クリックして表示されるカラーパレットでは、使用中のカラー番号が赤色で表示されます。

ステータスバーのカラーの左にある[＊]ボタンをクリックすると、現在の書き込みカラー番号以降の未使用カラーで一番若いカラー番号が設定されます。

作図作業の効率化にお役立ていただきたいと思います。

• 本機能は、DRA-CAD16シリーズ以降でご利用いただけます。
