第28回トグルスナップ

【概要】

同じ順番でスナップを繰り返し切替えて作業する時に、トグルスナップが便利に使えます。 「トグルスナップ」のアイコンをクリックするごとに、順番に設定したスナップモードへ切り替わります。
マウスの第４ボタンや第５ボタンなどに、トグルスナップを割り付けても便利です。

【操作】

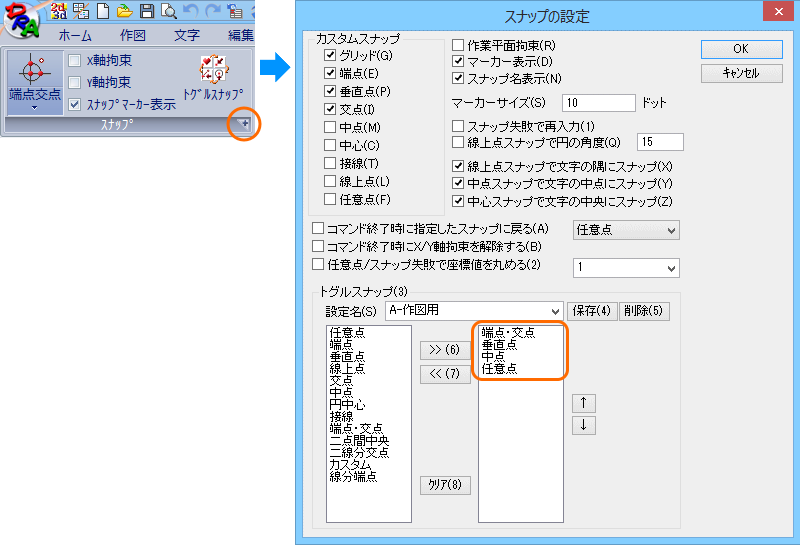

トグルスナップの設定は、良く使うスナップモードを【スナップの設定】コマンドで切り替え順に設定します。 例えば、端点・交点 → 垂直点 → 中点 → 任意点の順に設定します。

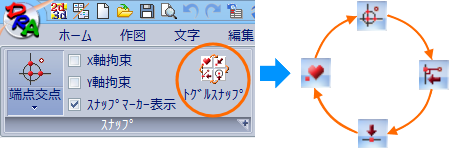

「トグルスナップ」のアイコンをクリックするごとに、設定した順にスナップモードが切り替わります。

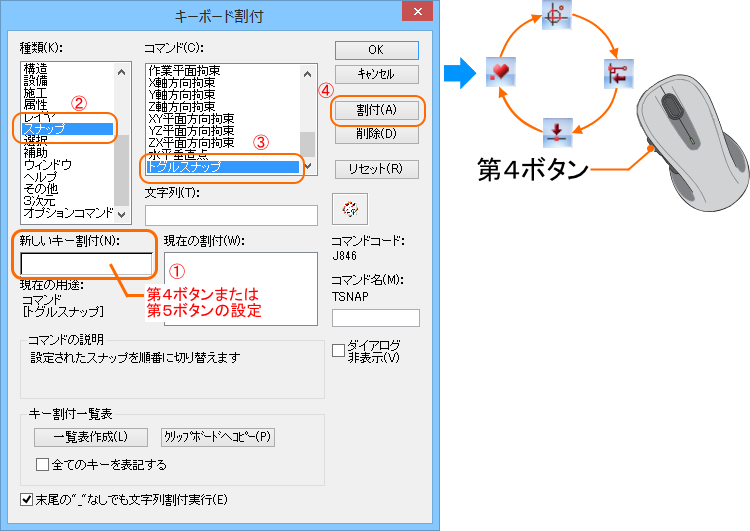

「キーボード割付」コマンドでマウスの第４ボタンに『トグルスナップ』を割り付けると、第４ボタンを押すごとに、スナップモードが切り替わり便利です。

作図作業の効率化にお役立ていただきたいと思います。

• 本機能は、DRA-CAD16シリーズ以降でご利用いただけます。
