第30回図面上の寸法値を瞬時に確認

～クイックメジャーコマンド～

【概要】

「クイックメジャー」は、十字カーソルと図面上の線分の交点間の寸法値を瞬時に表示する機能です。

【操作】

初期状態では、キーボードから[ Ctrl ]キーを押しながら[ G ]キーを押すと「クイックメジャー」が起動します。
コマンドが起動すると、十字カーソルに沿ってメジャーが表示され、寸法の確認がすぐに行えます。

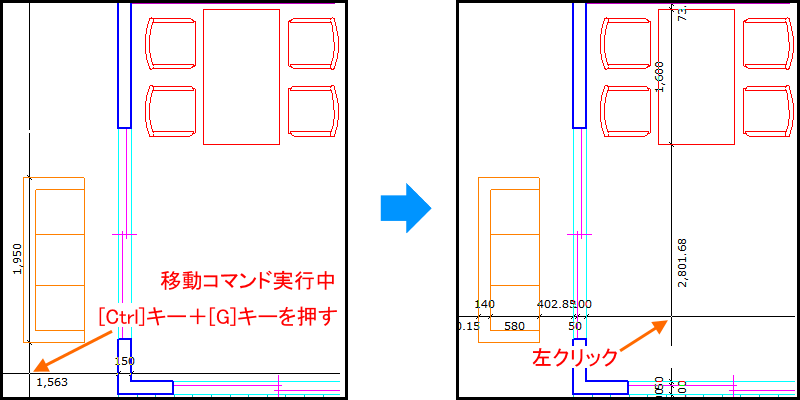

「移動」コマンドなどのコマンド実行中も割り込んで実行でき、そのまま別の位置を左クリックすると、続けて寸法値が表示されます。
「距離測定」コマンドへの切り替えやスナップの切り替えをしなくても、線分間の寸法が確認できる便利な機能です。

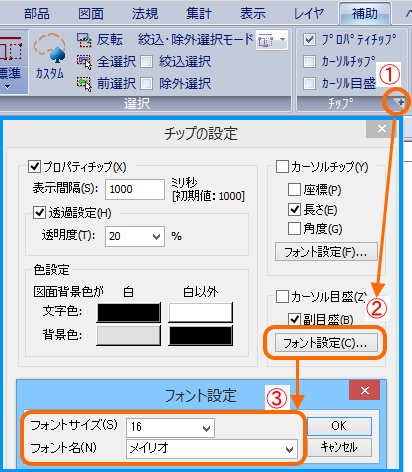

表示する文字のフォントやサイズは、「チップ設定」コマンドで変更可能です。

作図作業の効率化にお役立ていただければと思います。

【補足】

• 「クイックメジャー」は、DRA-CAD14シリーズ以降のバージョンでご利用いただけます。

※「DRA-CAD」、「dracad シリーズ」は、株式会社構造システムの著作物であり、著作権およびその他の権利は株式会社構造システムに帰属します。
