第21回図面管理（その1） -履歴管理-

【概要】

アイデアを別ファイルで取っておいたり、メールのやり取りで同じ図面のファイルが複数存在する時に、それらの図面を自動的に集めて、編集履歴を確認できます。

【操作】

• そのパソコンにインストールされているDRA-CADで、開いたことのないファイルは、履歴に表示されません。
• 履歴管理は、DRA-CADファイル（MPS、MPZ、MPX）でのみ行えます。
• 本機能は、DRA-CAD17シリーズ以降でご利用いただけます。

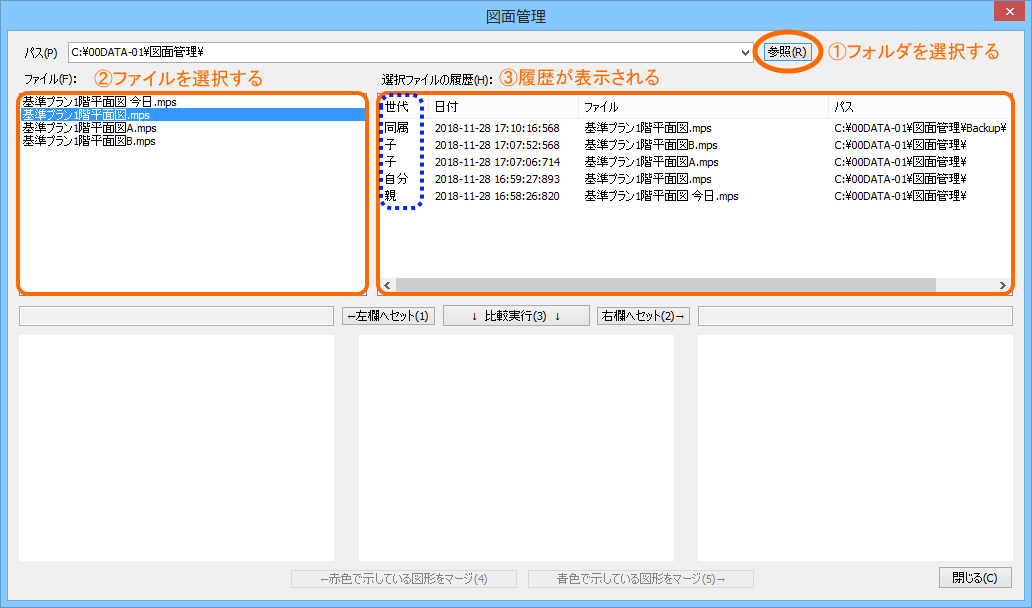

世代欄では、以下のように自分から見た親、子、同属の属性で表示されます。

• 親：自分の元になったファイル
  　　（名前を付けて保存により別のファイルとなったときの元ファイル）
• 自分：ファイル欄で選択したファイル
• 子：自分と別になったファイル
  　　（名前を付けて保存により別のファイルとなる）
• 同属：内部で保存している識別番号>^※1は自分と同じだが、保存場所もしくは保存日時の違うファイル

※1：識別番号
識別番号は図面固有のID番号です。名前を付けて保存すると、新しい番号が割り振られます。上書き保存では変更されません。
図面設定コマンドで確認でき、図面の履歴をたどるときのキーとなります。
「図面管理」コマンドには、2つの図面の比較だけでなく、その差異をマージ（融合）する機能もあります。次回「図面管理（その2）比較とマージ」でご紹介いたします。
