第20回レイヤパレット（その3） -レイヤ情報の確認、選択チェック、他-

【概要】

レイヤパレットで、レイヤの表示や非表示、ロック、退避、印刷状態を変更する基本操作を紹介します。
ドラッギングによる一括操作や、大きなウィンドウでの確認も行えます。

【操作】

■レイヤの表示、ロック、退避、印刷状態の切り替え

それぞれのアイコンをクリックすると、ONとOFFが切り替えられます。

ONのアイコン（表示／ロック／退避／印刷する）

OFFのアイコン（非表示／アンロック／退避解除／印刷しない）

アイコンをドラッグすると複数のレイヤについて同時にON/OFFを切り替えられます。

※ドラッグ時にマウスを押下した位置のレイヤがONであれば、ドラッグしたレイヤすべてがOFFに切り替わります。
　ドラッグ時にマウスを押下した位置のレイヤがOFFであれば、ドラックしたレイヤすべてがONに切り替わります。

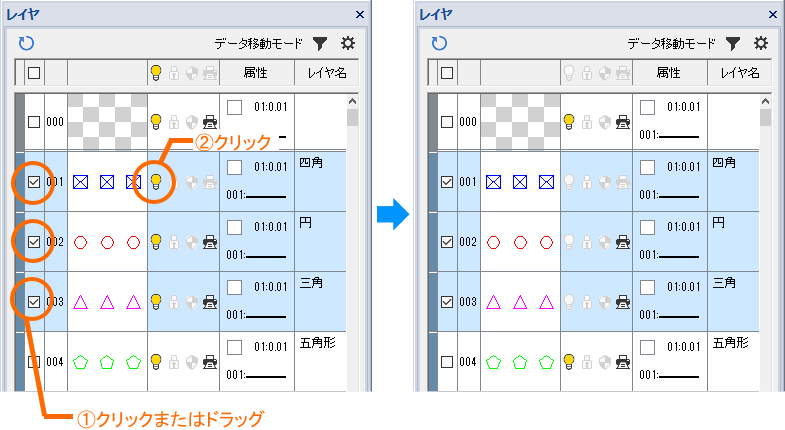

■選択チェック

編集の対象としたい複数のレイヤにチェックを入れます。
レイヤの表示、ロック、退避、印刷、描画属性の設定変更が、選択した複数のレイヤに対して一度に行えます。

（例）複数のレイヤに選択チェックを入れて、一度に非表示に設定する。

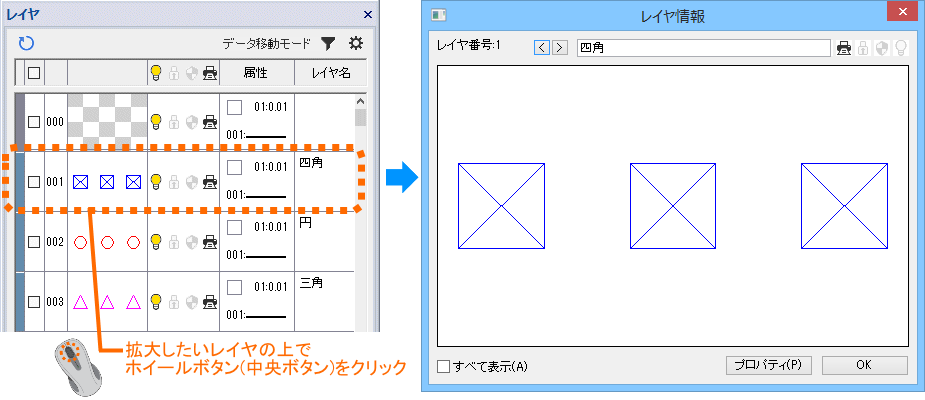

■レイヤ情報の表示

レイヤの上でホイールボタン（中央ボタン）をクリックすると、そのレイヤに所属する図形のプレビューとレイヤ情報が拡大表示されます。
レイヤ情報の確認や変更が行えます。

（例）複数のレイヤに選択チェックを入れて、一度に非表示に設定する。

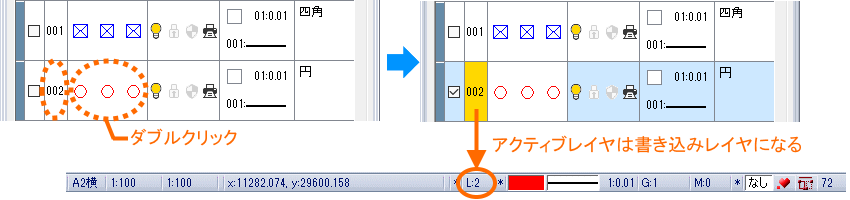

■アクティブレイヤの設定

レイヤ番号またはプレビューをダブルクリックすると、そのレイヤがアクティブレイヤ（書き込みレイヤ）に設定されます。
アクティブレイヤはレイヤ番号欄が黄色で表示されます。

ぜひ「レイヤパレット」をみなさまの業務にお役立ていただきたいと思います。

• 本機能は、DRA-CAD17シリーズ以降でご利用いただけます。
