第19回レイヤパレット（その2） -設定、絞り込み、右クリックメニュー-

【概要】

レイヤパレット（その1）（レイヤの移動と複写）に引き続き、（その2）では、設定、絞り込み、右クリックメニューについてご紹介します。

【画面説明】

設定ダイアログ

設定ダイアログでは、操作モードの変更やレイヤパレットの表示を見やすく設定できます。

絞り込みダイアログ

絞り込みダイアログでは、使用されているレイヤのみを表示するなど、レイヤを絞り込んで表示できます。

■設定と絞込ダイアログの組み合わせ例

【操作】

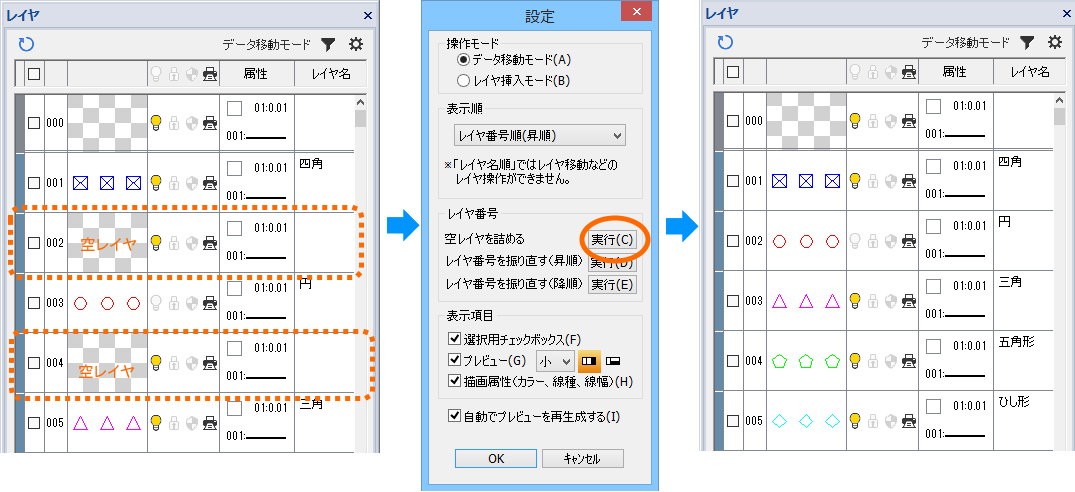

空レイヤを詰める

データもレイヤ名もない空のレイヤは、ボタンひとつで詰められます。

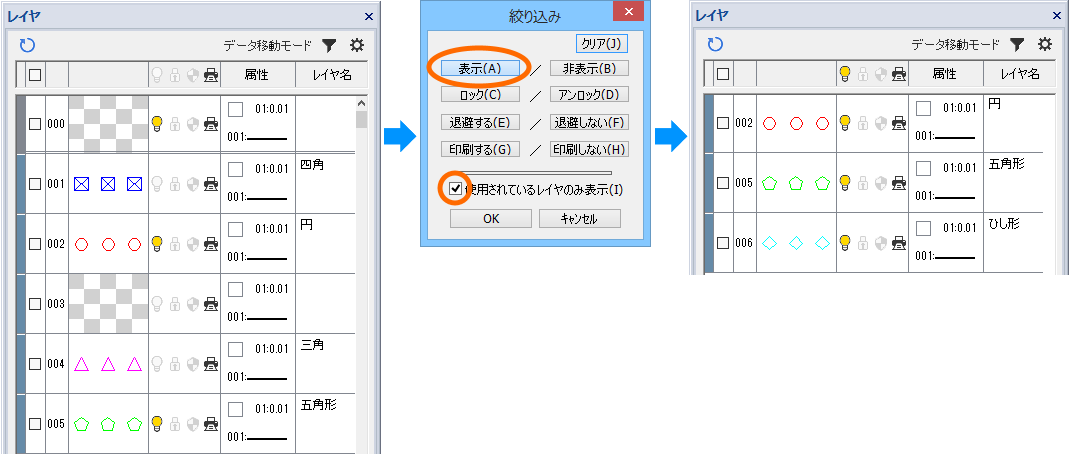

レイヤを絞り込んで表示する

レイヤパレットに表示するレイヤを、条件を与えて絞り込むことができます。

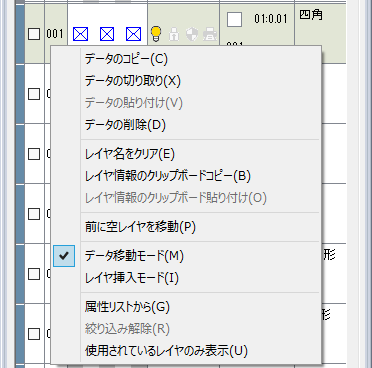

右クリックメニューからの実行

パレット内で右クリックして表示されるメニューからも、いくつかの操作ができます。

【補足】

• 大きく改良された「レイヤパレット」は、DRA-CAD17以降のバージョンでお使いいただけます。

ぜひ「レイヤパレット」をみなさまの業務にお役立ていただきたいと思います。
