第18回レイヤパレット（その1） -レイヤの移動と複写-

【概要】

レイヤに所属する図形がサムネイル（プレビュー画面）で表示され、内容を確認しながら、レイヤの表示・非表示などの設定を行えます。
マウス操作だけで、簡単にレイヤの移動や複写が行えます。
また、ワンクリックで空レイヤを詰めるなど、いくつかの機能が拡張されています。

新しくなったレイヤパレット

■レイヤパレットの主な機能

• ● レイヤに所属する図形の確認（プレビュー）
• ● レイヤの表示状態などの変更・確認（アイコン）
• ● レイヤの移動・複写（ドラッグ操作）
• ● レイヤに所属するデータの移動・複写（ドラッグ操作）
• ● 描画属性の変更・確認
• ● レイアウトで使用しているレイヤの確認
• ● 空いているレイヤを詰める（設定）
• ● レイヤ名で並べ替え表示（設定）
• ● レイヤ番号を振り直す（設定）
• ● 表示しているレイヤやロックしているレイヤだけを表示（絞込）

【操作】

レイヤの移動と複写は、ドラッグ操作でスムーズに行えます。
レイヤの移動には、レイヤに所属するデータのみを移動する機能と、レイヤごと移動する機能があります。

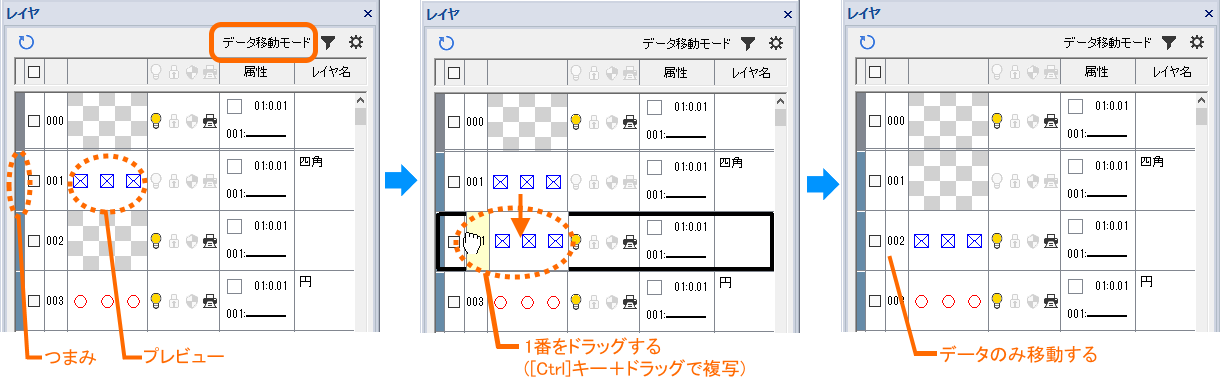

＜ レイヤに所属するデータを移動／複写する ＞

• ● データ移動モードのときは、「つまみ」または「プレビュー」をドラッグすると、レイヤに所属するデータのみを移動します。
• ● レイヤ挿入モードのときは、「プレビュー」をドラッグすると、レイヤに所属するデータのみを移動します。
• ● （例）[レイヤ001]（レイヤ名：四角）の「つまみ」または「プレビュー」を[レイヤ002]へドラッグすると、[レイヤ001]（レイヤ名：四角）に所属していたデータが、[レイヤ002]へ移動します。

※データ移動モードで、移動先のレイヤにデータがある場合は、合成されます。
※[Ctrl]キー+ドラックで複写されます。

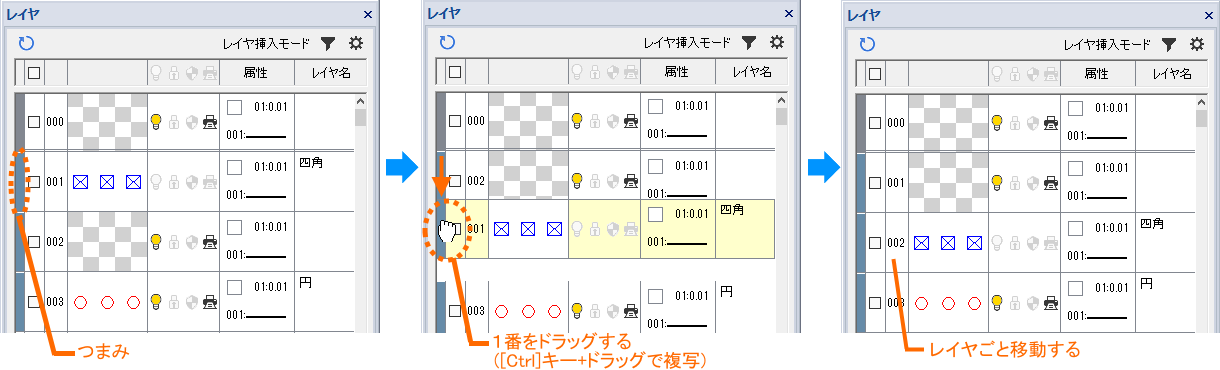

＜ レイヤごと移動／複写する ＞

• ● レイヤ挿入モードのときは、「つまみ」をドラッグすると、レイヤごと移動します。
• ● レイヤ挿入モードのときは、「プレビュー」をドラッグすると、レイヤに所属するデータのみを移動します。
• ● （例）[レイヤ001]（レイヤ名：四角）の「つまみ」を[レイヤ002]へドラッグすると、所属するデータだけでなく、レイヤごと[レイヤ002]に移動します。
  （例えば、レイヤ名も移動し、[レイヤ002]が（レイヤ名：四角）となります。）

※[Ctrl]キー+ドラックで複写されます。

操作モードをクリックすると、設定ダイアログが表示され、操作モードを変更できます。

間違ってレイヤの移動や複写をしてしまった場合でも、「元に戻す 」ボタン（キーボードからは[Ctrl]+[Z]）ですぐに元に戻せます。

「DRA-CAD17」で大きく改良された「レイヤパレット」のご紹介は、今回の、その1に引き続き、その2、その3をお届けする予定です。
ぜひ「レイヤパレット」をみなさまの業務にお役立ていただきたいと思います。
