第17回文字の連番記入

【概要】

「文字の連番記入」は、連続した数字や文字を記入するコマンドです。
連番文字（連番タイプで指定した文字）の前や後に別の文字が追加でき、前後の組み合わせによる記入もできます。 通り芯や求積図の符号などで使えるように、円で囲むこともできます。

【操作】

1.「文字の連番記入」コマンドを実行し、連番タイプ（1,2,3,.. / A,B,C,...）を選択します

2. 図面上の任意の位置をクリックします。この操作を繰り返します

連番文字（連番タイプで指定した文字）を1つずつ繰り上げて文字を配置できます。

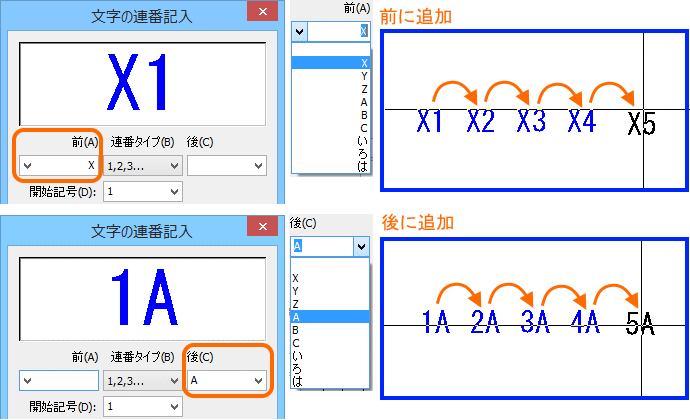

連番文字の前または後に別の文字を追加、連番文字は1つずつ繰り上げる

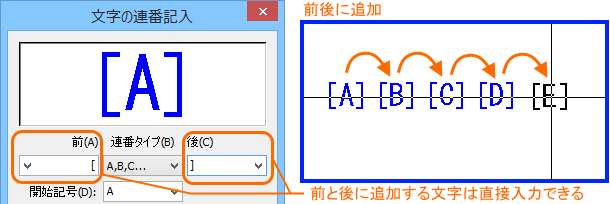

連番文字の前後に別の文字を追加、連番文字は1つずつ繰り上げる

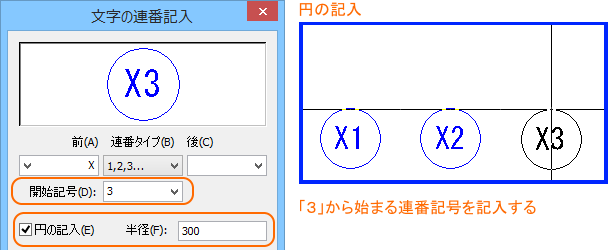

円の記入、開始記号の設定

連番文字の前に別の文字を追加し、文字を囲む円を作成します。
連番文字の開始記号を設定できます（下記はX3から開始する例です）。

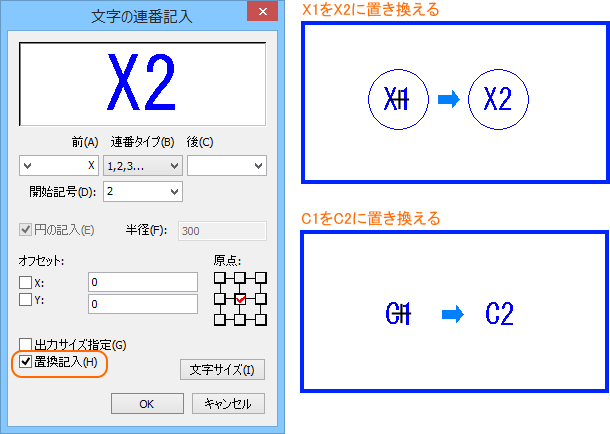

既に配置されている文字を置き換える

「置換記入」にチェックを入れ、既に図面に配置されている文字を選択すると、文字を置き換えます。

【補足】

• 「文字の連番記入」は、DRA-CAD17以降のバージョンでお使いいただけます。

作図作業の効率化にお役立ていただければと思います。
