第22回図面管理（その2） -比較とマージ-

【概要】

同じ図面のファイルが複数存在する時に、それらの図面を自動的に集めて編集履歴を確認できる「図面管理」コマンド。 履歴だけでなく、図面を比較して違いを確認し、その差異をマージ（融合）する機能もあります。

【操作】

■比較

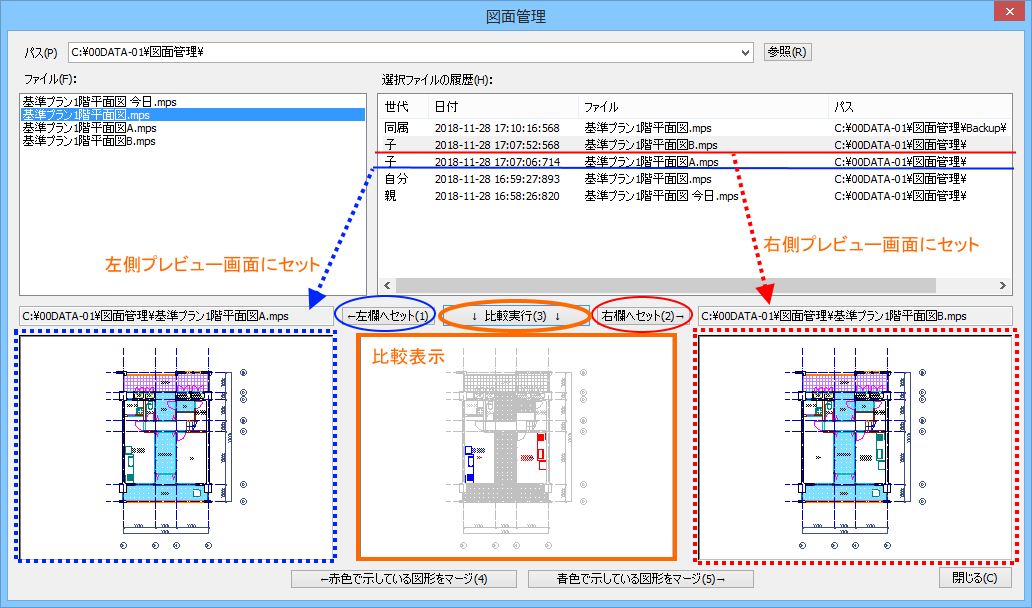

2つのファイルの比較結果が、中央のプレビュー画面に色分けして表示されます。
左にしかないデータを青色で表示、右にしかないデータを赤色で表示しますので、2つのファイルの違いがわかりやすく表示されます。
例えば、過去の図面と現在の図面を比較し、どこを修正したかの確認ができます。

■マージ

片方のファイルにしかない部分をもう片方にマージできます。
マージされた図形は、シンボルで配置されます。
シンボルは、別ファイルが参照表示されたもので、マージされた図形だけが別ファイルに保存されています。 シンボル編集や分解して利用できます。

例：赤色で示している図形をマージ

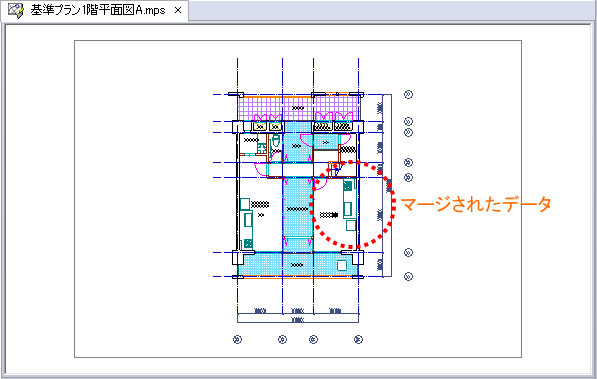

[ ← 赤色で示している図形をマージ]ボタンをクリックすると、右のファイルにしかない赤色部分の図形が、左の図面にマージ（シンボル図形で挿入）されます。
同様に[青色で示している図形をマージ → ]ボタンをクリックすると、左のファイルにしかない青色部分の図形が、右の図面にマージ（シンボル図形で挿入）されます。
本機能は、DRA-CAD17シリーズ以降でご利用いただけます。
ぜひ「図面管理」コマンドをみなさまの業務にお役立ていただきたいと思います。
