第4回(1) 表入力でポリライン

【概要】

「表入力でポリライン」は、ＸＹ座標の数値を表に入力し、ポリラインを作図するコマンドです。 敷地測量図の作図などにお使いいただけます。

【操作方法】

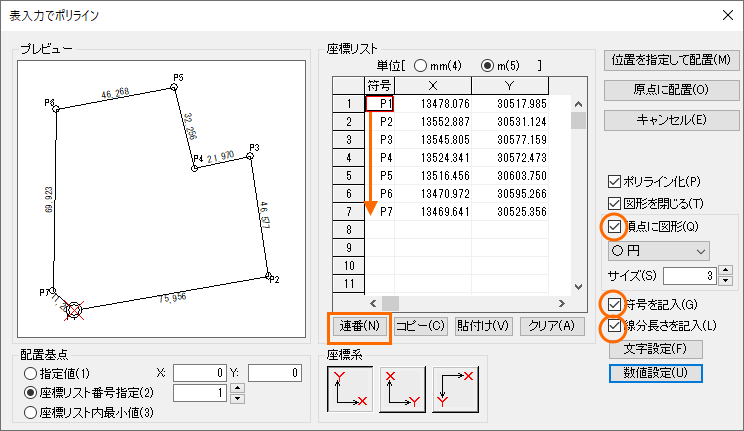

[線分長さを記入]、[符号を記入]、[頂点に図形]にチェックを入れると、線分長さ・符号・頂点に図形が自動で表示されます。
符号は最初の符号を入力し、[連番]ボタンを押すと、すべての符号が設定できます。

【補足】

• 「表入力でポリライン」はDRA-CAD15で改良され、各線分の長さの配置や頂点に符号と円などの図形が描けるようになりました。

作図作業の効率化にお役立ていただければと思います。
