第3回基本図形

【概要】

「基本図形」は、矢印や星型などの基本的な図形を描くコマンドです。

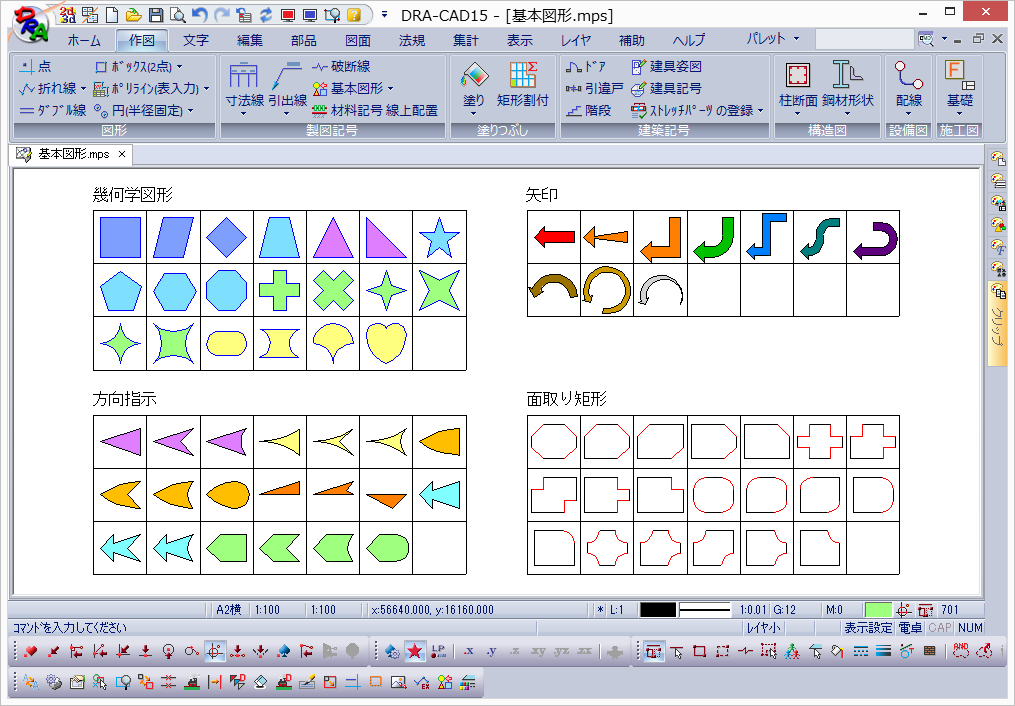

矢印や幾何図形など（70種）を作図できます。

【作図方法】

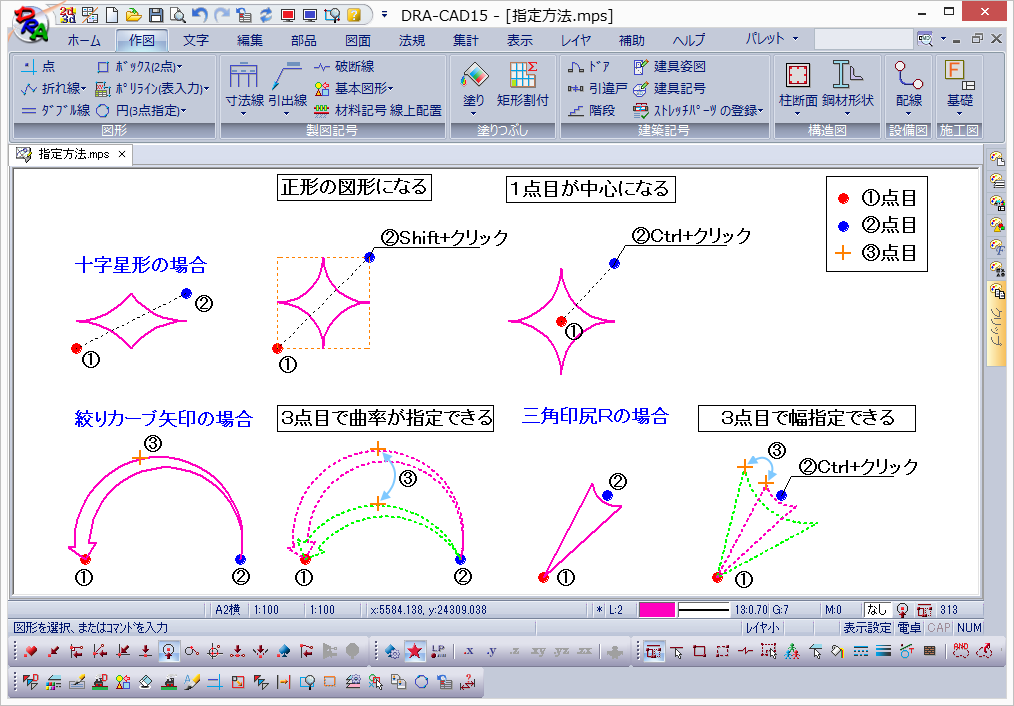

2点指定もしくは3点指定で作図を行います。

Shiftキーを押しながら2点目をクリックすると、正形（縦と横が同じ長さ）の図形を作図します。 Ctrlキーを押しながら2点目をクリックすると、1点目を中心とした正形（縦と横が同じ長さ）の図形を作図します。
また、図形によって3点目で曲率指定や、幅指定（三角矢印の幅など）を行います。

【使用例】

プレゼン資料の作成など、幅広くご利用ください。

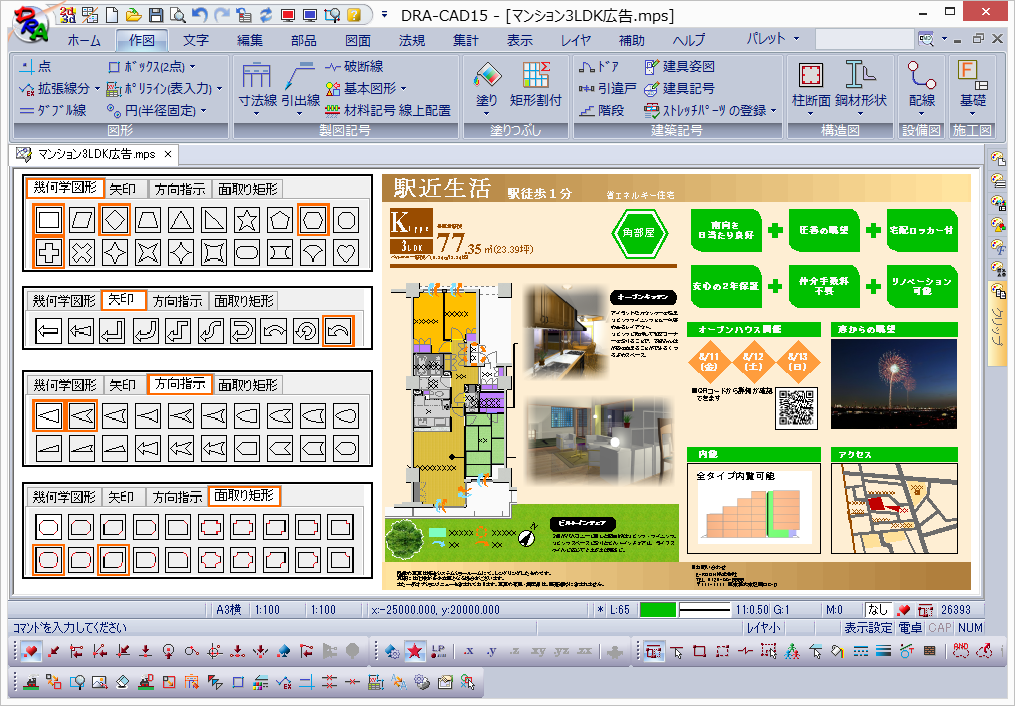

「基本図形」を使って作図した例

【補足】

• 「基本図形」「コマンドは、DRA-CAD15以降のバージョンでお使いいただけます。

作図作業の効率化にお役立ていただければと思います。
