第2回ステータスバーに貼り付け

【概要】

今回はステータスバーに値を貼り付ける方法（コピー＆ペースト）をご紹介します。
コマンド実行中に座標値や距離をコピーして貼り付けることで、正確な作図が可能です。

【操作】

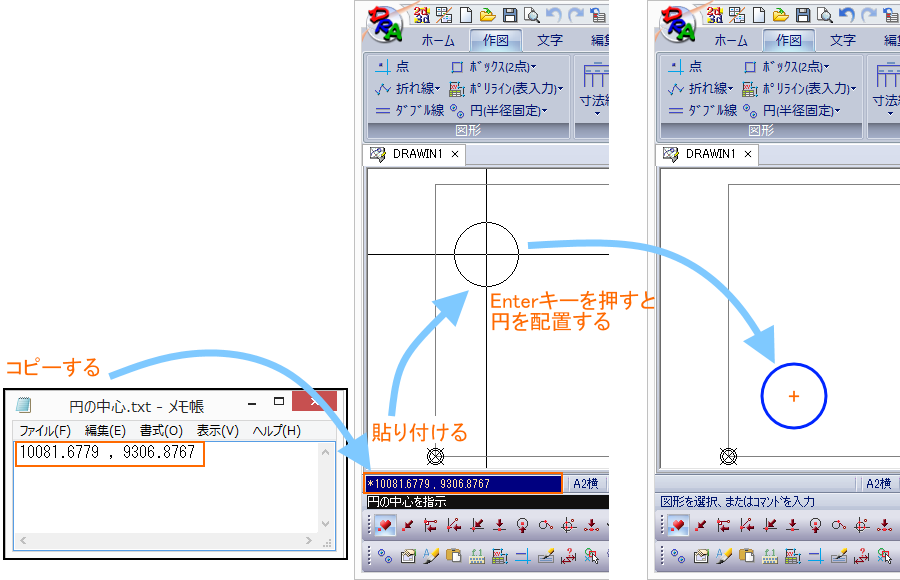

[円コマンドと組み合わせる]

メモ帳から座標値をコピーしてステータスバーに貼り付け、円コマンドで、貼り付けた座標位置に円を配置します。
（先頭に＊を付けると原点を基準とした絶対座標になります。）

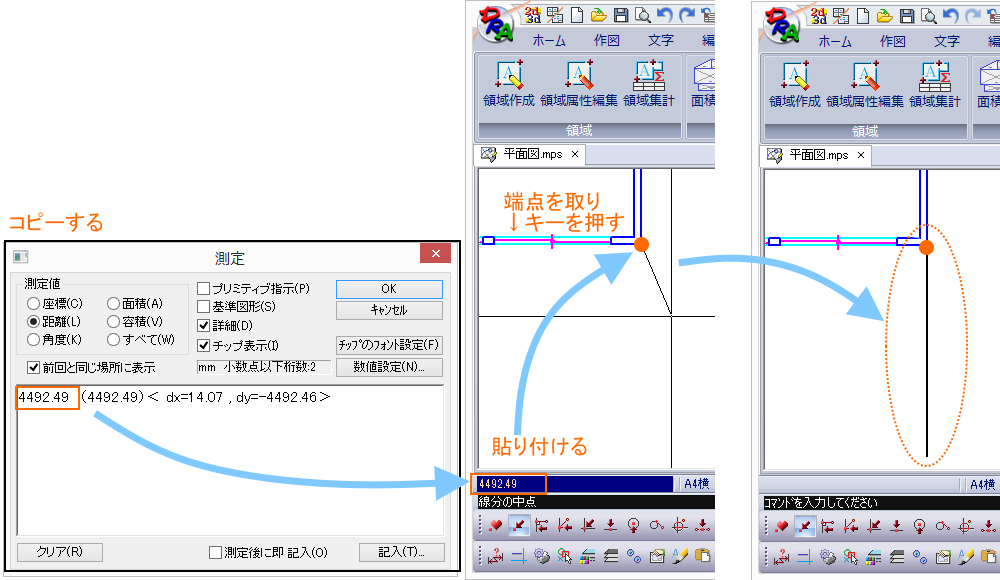

[線分コマンドと組み合わせる]

距離測定コマンドで測った距離をコピーしてステータスバーに貼り付け、線分コマンドで、貼り付けた長さの線分を作図します。

※桁区切りのカンマ「 , 」が表示されている場合は、コピーする前に桁区切りのカンマを削除しておきます。

【補足】

• 「ステータスバーへの文字列貼り付け」は、DRA-CAD15以降のバージョンでお使いいただけます。

作図作業の効率化にお役立ていただければと思います。
