第4回(2) 任意座標求積表

[任意座標求積表]コマンド

「任意座標求積表」は、座標値から任意座標求積表を作成するコマンドです。
座標値はCSVなどの別ファイルから数値を取込んだり、図面に描かれたポリラインから参照できます。

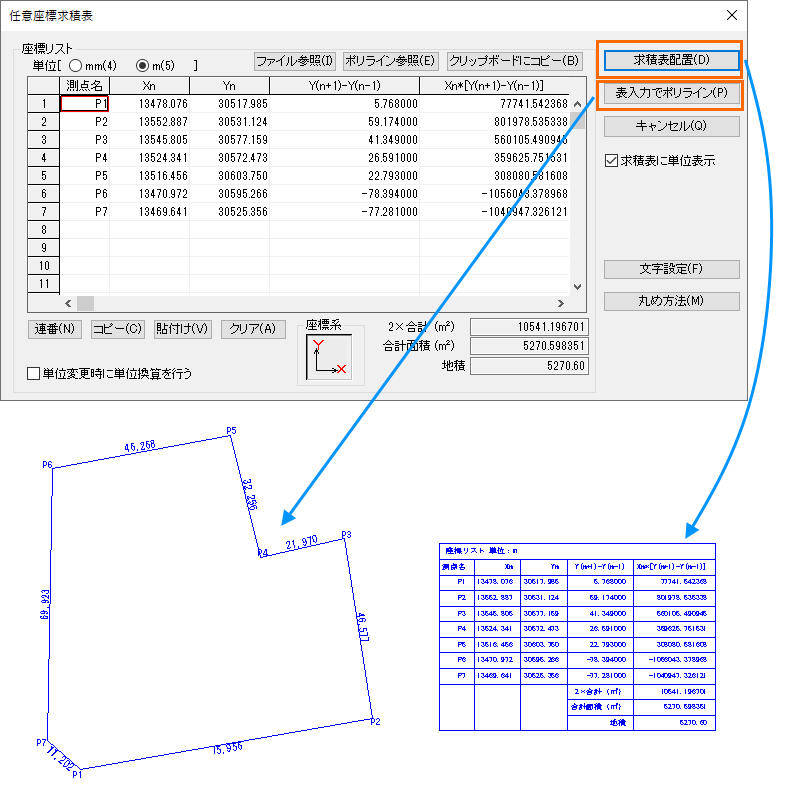

座標を入力し、[求積表配置]ボタンをクリックすると求積表を作成します。
[表入力でポリライン]ボタンをクリックすると、「任意座標求積表」コマンドから「表入力でポリライン」コマンドが実行でき、敷地形状を作図することもできます。

「任意座標求積表」コマンドは、DRA-CAD15より追加され、「表入力でポリライン」コマンドは、DRA-CAD15で改良された機能です。

【補足】

• 「単位変更時に単位換算を行う」、「求積表単位表示」はDRA-CAD17より追加された機能です。

作図作業の効率化にお役立ていただければと思います。
