第92回CSVファイルの読み込み

【概要】

DRA-CAD22シリーズより、座標をカンマ区切りで記載したテキストファイル（拡張子csv）を読み込めるようになりました。
CSVファイルに記載された座標を読み込むと、2次元または3次元の図形(ポリライン)に置き換えます。

• LE版では、2次元図形のみ読み込めます。

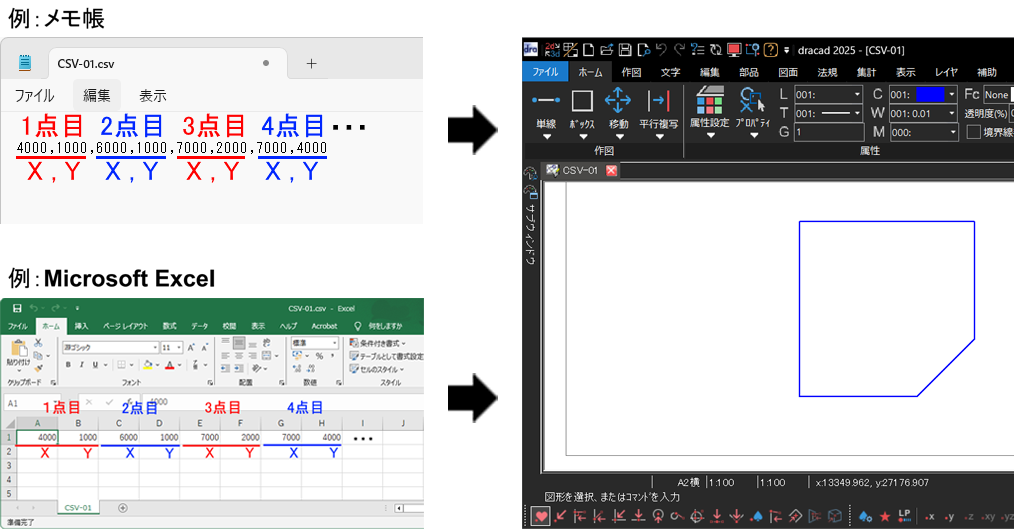

２次元：「２次元座標」として読み込む
（１点目）X , Y , (カンマ)（2点目）X , Y , (カンマ)（3点目）X , Y , (カンマ)・・・
メモ帳の場合は、,(カンマ)で区切って入力します。

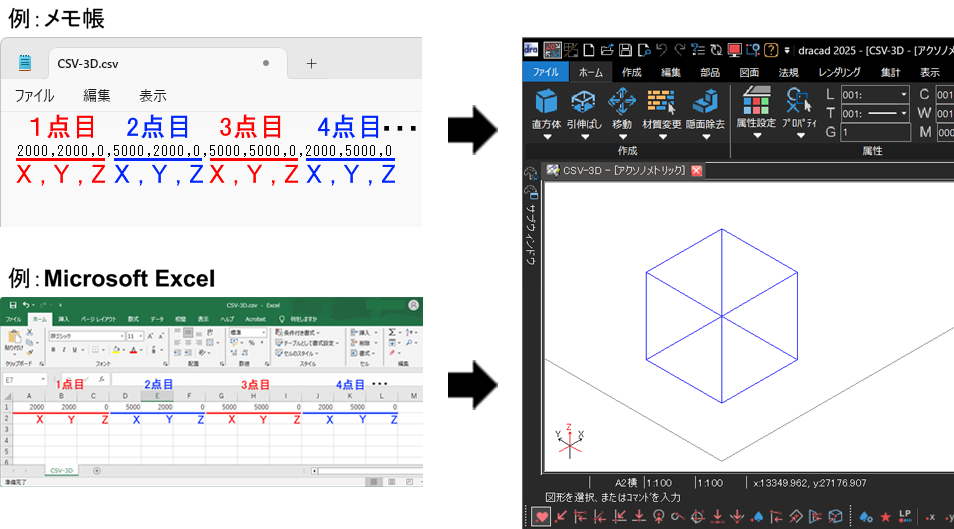

３次元：「３次元座標」として読み込む
（１点目）X , Y , Z , (カンマ)（2点目）X , Y, Z , (カンマ)（3点目）X , Y , Z , (カンマ)・・・
メモ帳の場合は、,(カンマ)で区切って入力します。

【ポイント】

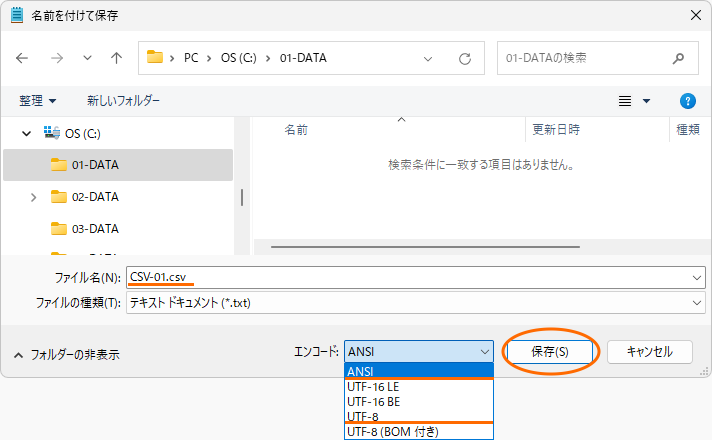

メモ帳で作成し保存する場合は、「ANSI形式」または「UTF-8形式」のCSVファイル（拡張子にCSVを入力する）で保存してください。

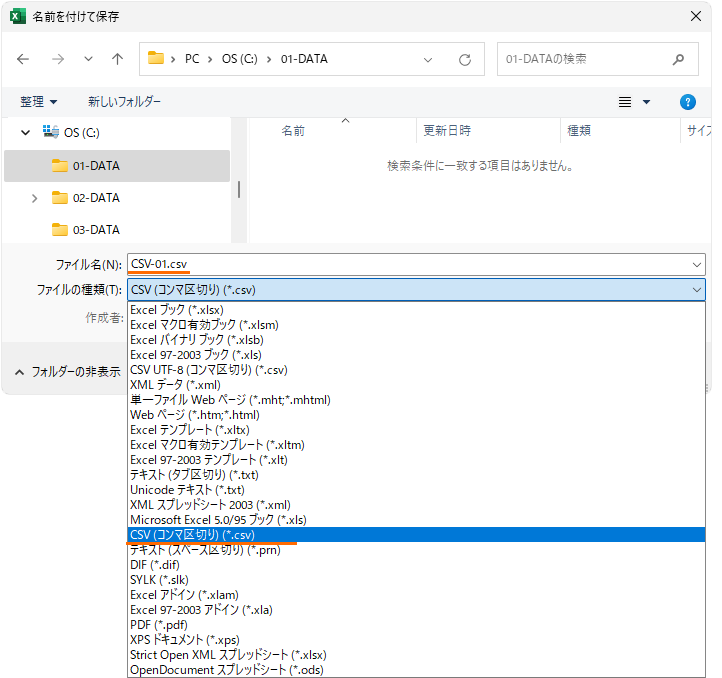

Microsoft Excelで作成し保存する場合は、CSV （コンマ区切り）（*.csv）ファイルで保存してください。

【操作】

1. を実行する
   リボンメニュー：［ファイル］メニュー → ［読み込み］ → ［CSV読込］
   プルダウンメニュー：［ファイル］メニュー → ［読み込み］ → ［CSV読込］
   1. 「開く」ダイアログが表示されますので、読み込むファイルを選択します。

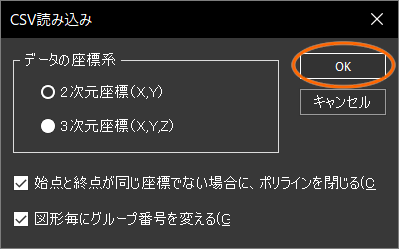

   2. 「CSV読み込み」ダイアログが表示されます。 設定して[OK]ボタンをクリックします。

【ポイント】

「２次元座標」か「３次元座標」かを指定します。
始点と終点が同じ座標でない場合に、「閉じる」か「閉じない」かを指定できます。

複数の図形も読み込めます。複数の図形がある場合に、図形ごとにグループ番号を変えることもできます。

2. DRA-CADの画面に表示される

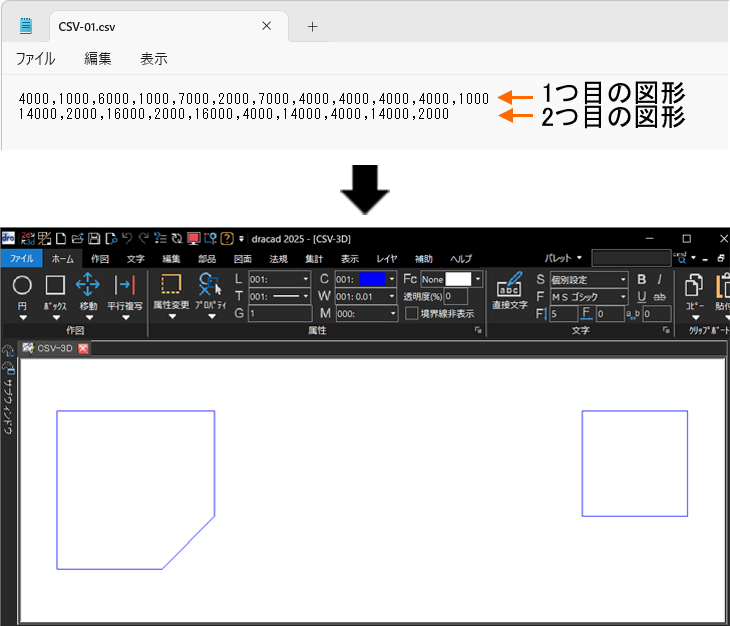

   2次元座標を読み込んだ例：複数図形がある場合は、1行ごとに1つの図形（ポリライン）になります。

2.

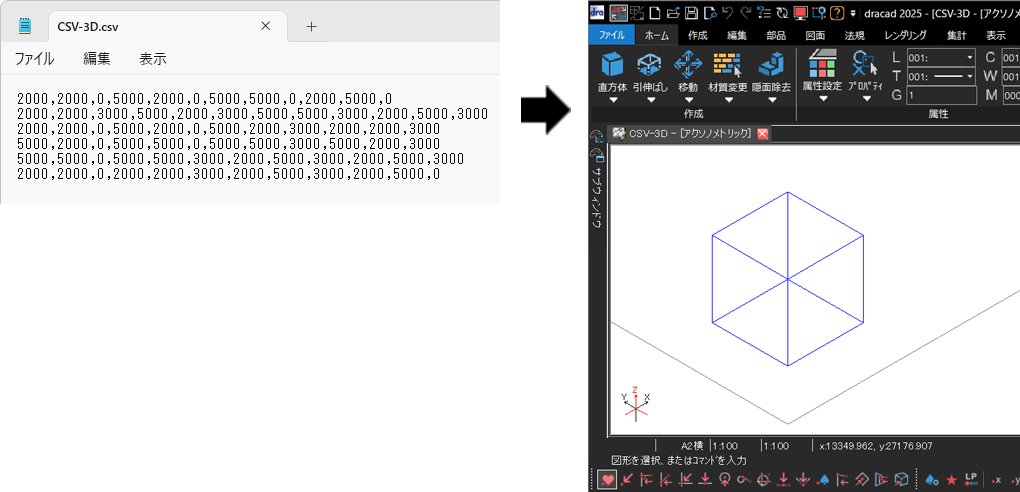

   3次元座標を読み込んだ例：1行ごとに1つの図形（ポリライン）になります。

【ポイント】

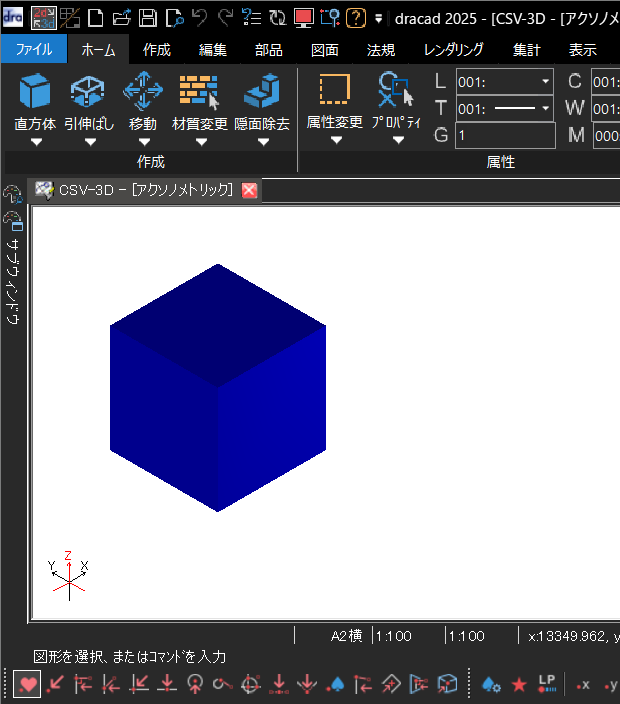

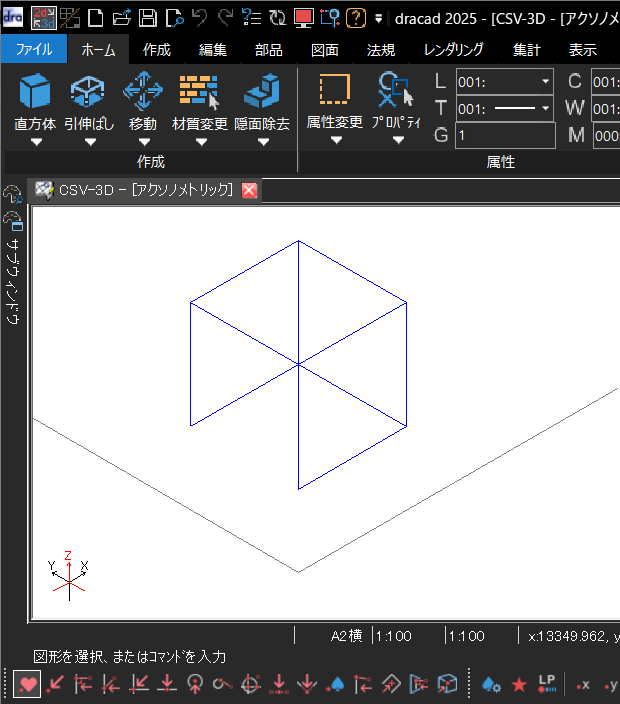

３次元座標で読み込む場合は、[始点と終点が同じ座標でない場合にポリラインを閉じる]に☑を入れておくことで、ポリラインが閉じてポリゴン（面）になります。 面は色や材質を設定でき、隠面除去表示が行えます。

【補足】

「CSV読込」コマンドはDRA-CAD22シリーズ以降のバージョンでご利用いただけます。
