第79回文字を調整する25個の機能を集めたコマンド

【概要】

文字の調整に便利な25個の機能が集約された「文字調整」コマンドをご紹介します。
複数のコマンドに分かれていた、図面に書かれた文字を調整する機能を集めて、一か所で扱えるようにした便利なコマンドです。

• 本コマンドは、｢文字調整４｣(著作権:岩佐憲一)を基に開発しています。
• DRA-CAD22シリーズ以降のバージョンでご利用いただけます。

「文字調整」コマンド：文字を調整する25個の機能

DRA-CAD22シリーズで追加された新コマンドの機能
DRA-CAD22シリーズで既存コマンドに追加した機能

【操作】

1. 「文字調整」コマンドを実行する
   リボンメニュー：［文字］メニュー → ［編集］パネル → ［文字調整］
   プルダウンメニュー：［文字］メニュー → ［文字調整］

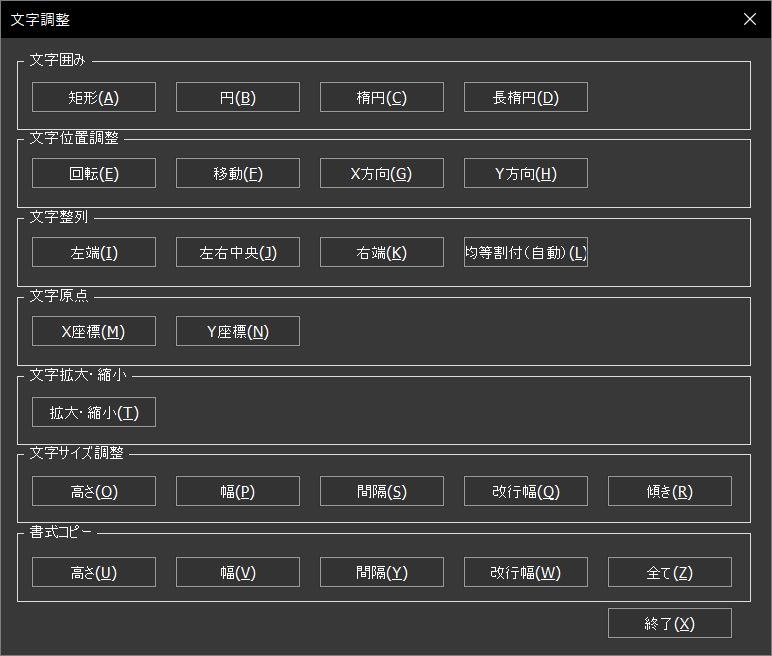

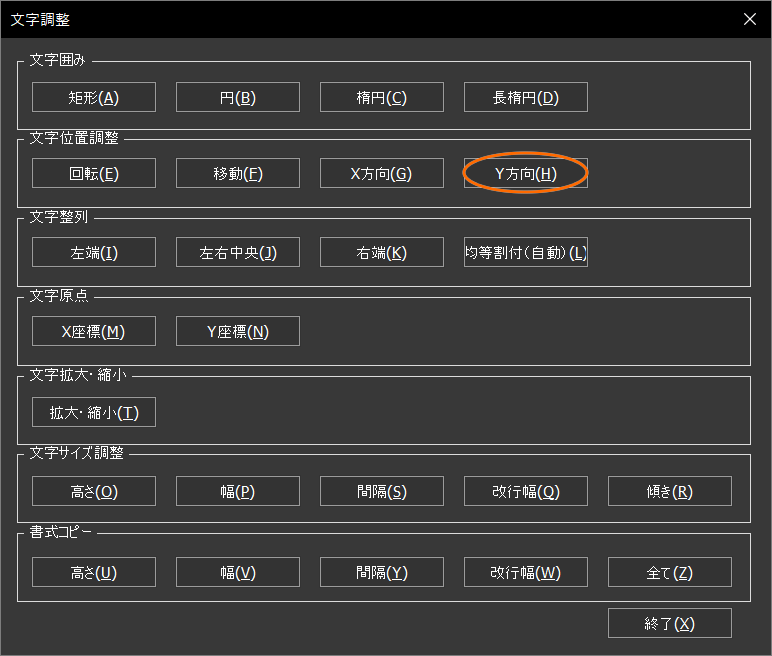

2. 文字調整ダイアログが表示される

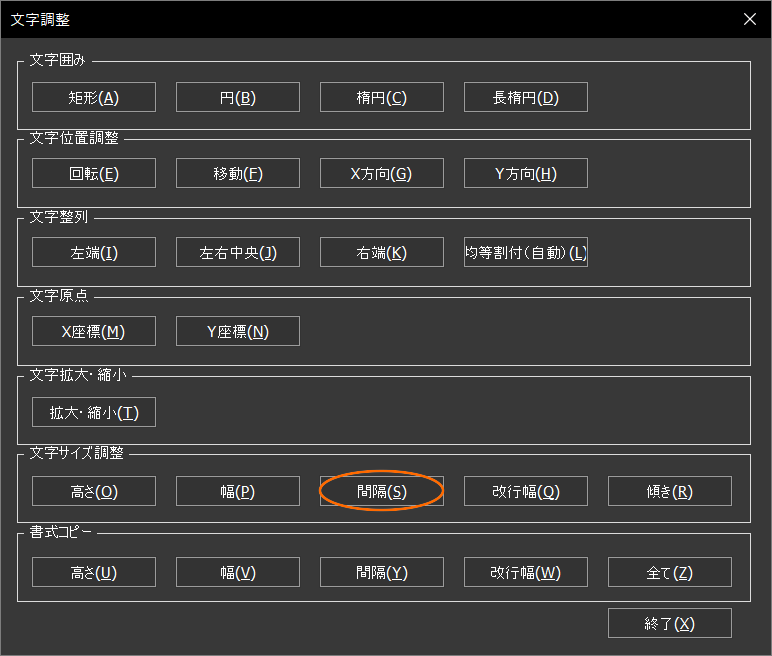

   [間隔]を指定します。

3. 「文字サイズ調整」コマンドの間隔調整が実行される

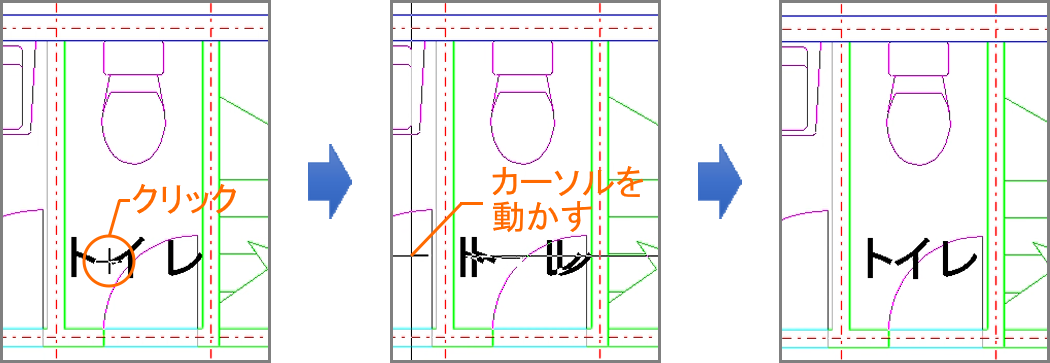

   ① 文字を選択し、マウスを動かします。画面上で確認しながら調整できます。
   　 この例ではマウスを右に動かすと間隔が大きく、左に動かすと小さくなります。
   　 ここでは左に動かし、間隔を小さく設定します。
   ② クリックすると確定します。

4. 右クリックでコマンドを解除すると、「文字調整」コマンドのダイアログに戻る
5. 文字位置を調整する
   [Y方向]を指定します。

6. 「文字位置調整」コマンドのY方向の調整が実行される

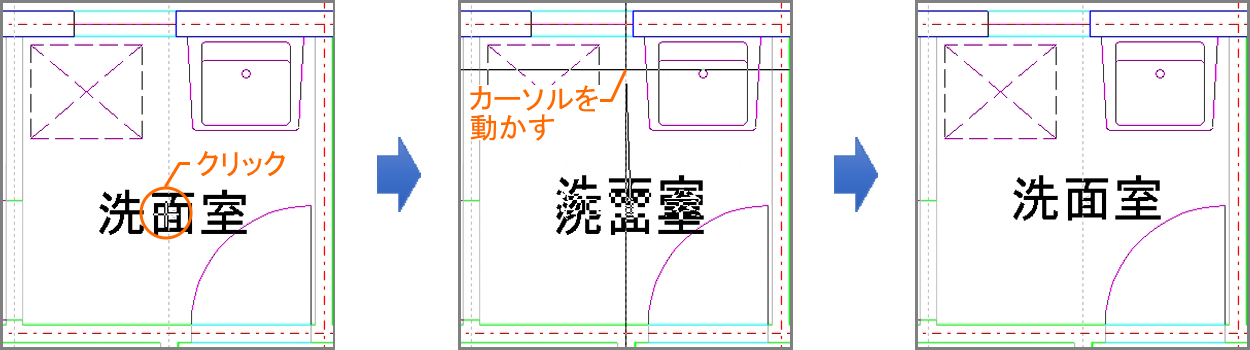

   ① 文字を選択し、マウスを動かします。画面上で確認しながら位置を調整できます。
   　 この例では、マウスを上方向に動かすと上に移動し、下に動かすと下方向に移動されます。
   　 ここでは文字を上方向に移動します。
   ② クリックすると確定します。

7. 右クリックでコマンドを解除すると、「文字調整」コマンドのダイアログに戻る
8. 文字原点を移動する

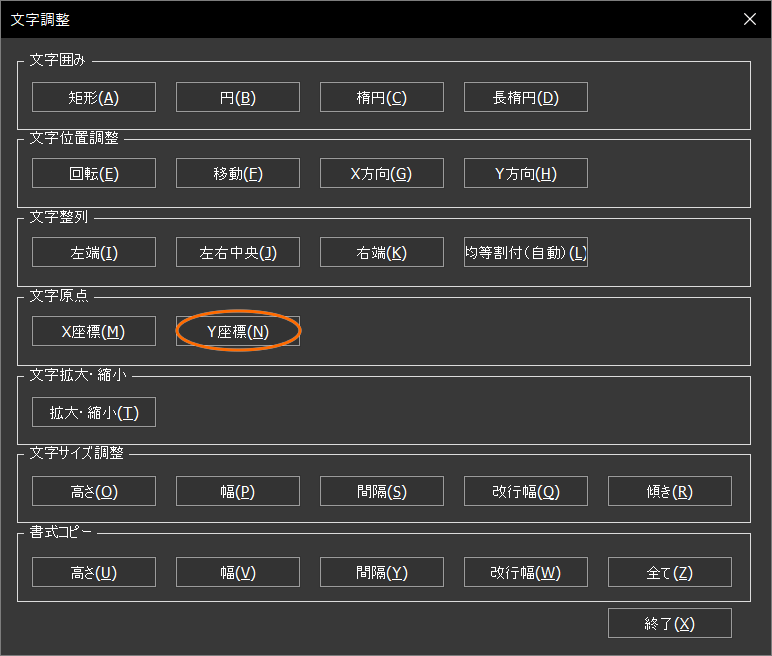

   [Y座標]を指定します。

9. 「文字原点揃え」コマンドのY座標の機能が実行される

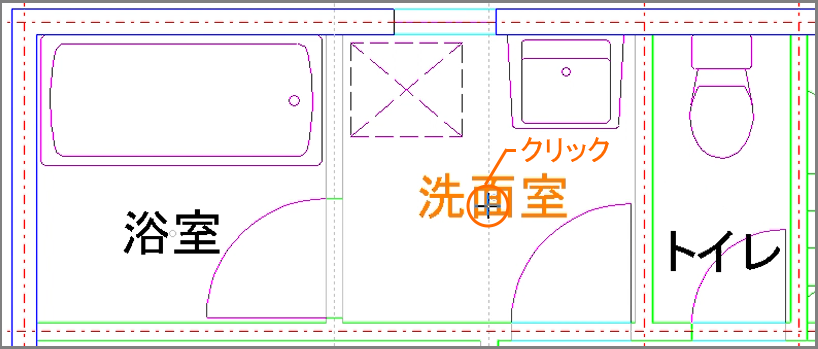

   ① 基準となる文字を選択します。

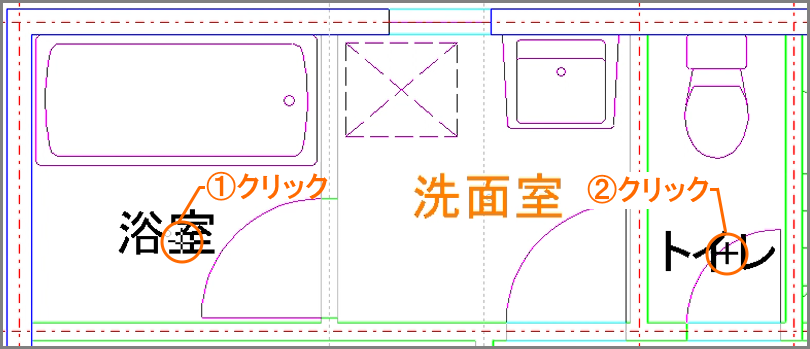

9. ② 揃えたい文字を選択します。

9. ③ 基準となる文字と他の文字の原点がY方向に揃いました。

10. 右クリックでコマンドを解除すると、「文字調整」ダイアログに戻る
    このように「文字調整」コマンドを基点として、続けて文字の修正を行えます。

■DRA-CAD22シリーズで既存コマンドに追加した機能

機能：文字囲み　[長楕円]　例：文字に長楕円の囲みを作図する
① [長楕円]を指定
② 文字を選択すると、指定した囲み図形が作図されます。

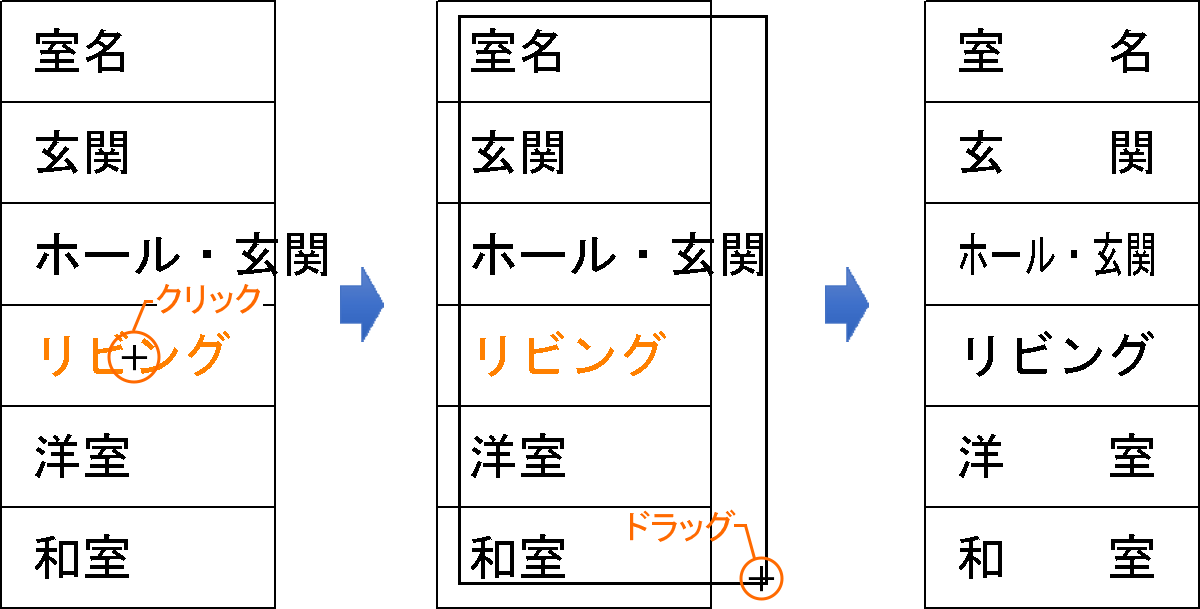

機能：文字整列　[均等割付(自動)]　例：基準の文字にあわせて他の文字を均等に割り付けする
① [均等割付(自動)]を指定
② 基準となる文字を選択する。例：「リビング」
③ 均等割付する文字を選択する。例：標準選択
④ 基準の文字より長い文字列は短く、短い文字列は長くなるように自動的に均等割付されます。<

• 例では、[☑均等割付時に文字整列も行う]で説明しています。

【ポイント】

DRA-CAD22シリーズで新コマンドの追加、既存コマンドに機能追加

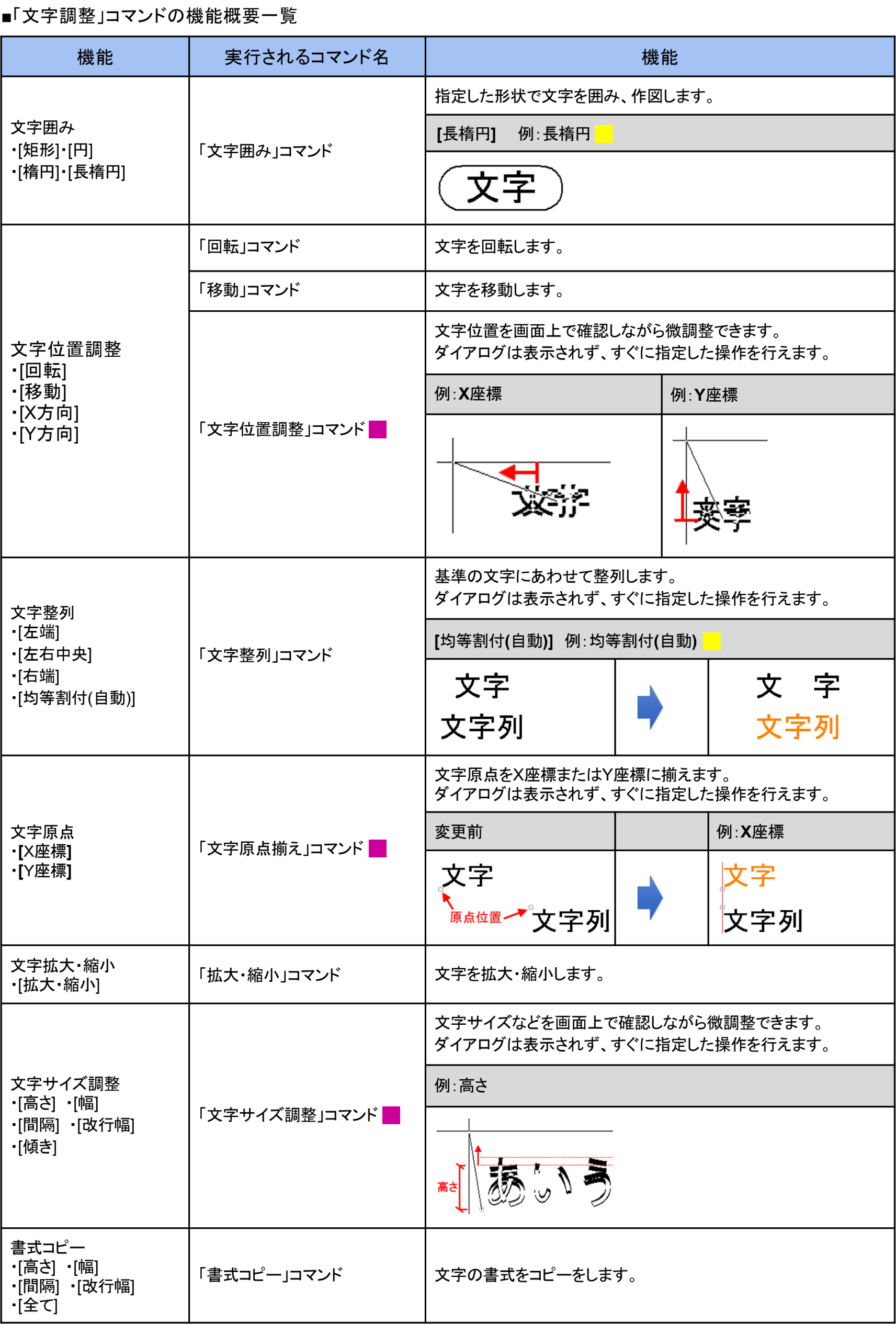

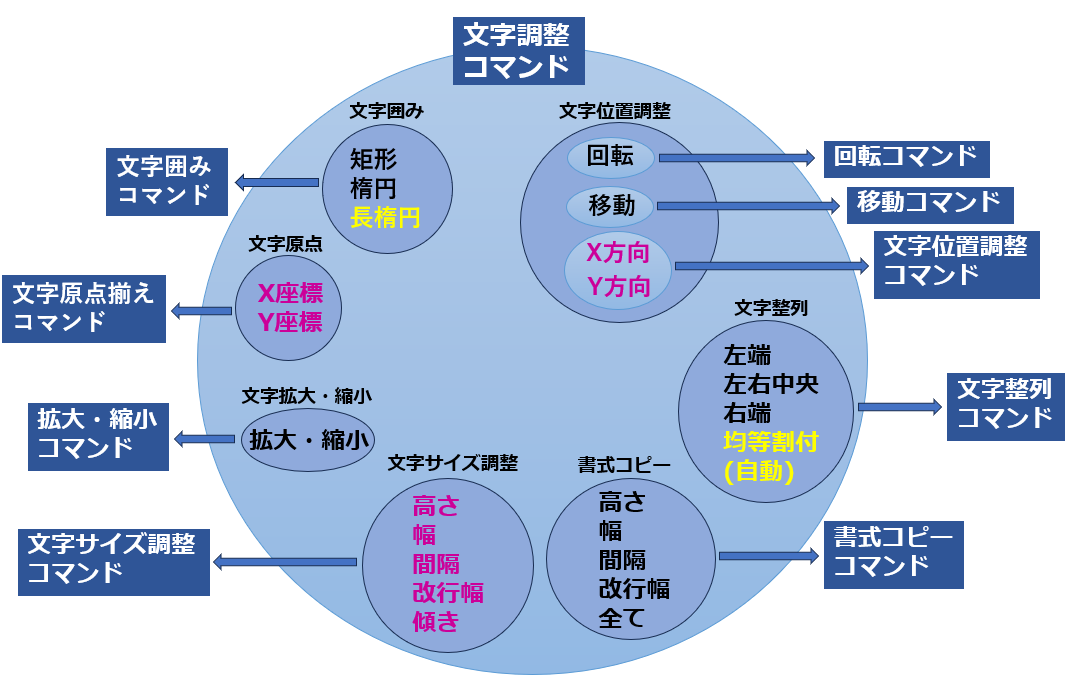

DRA-CAD22シリーズで「文字位置調整」コマンド、「文字サイズ調整」コマンド、「文字原点揃え」コマンドが新しく追加されました。 また、既存コマンドの「文字囲み」コマンドには[長楕円]、「文字整列」コマンドには[均等割付(自動)]の機能を追加しました。
「文字調整」コマンドには、これらの新しい機能が含まれております。またDRA-CAD22シリーズのバージョンでご利用いただけます。

YouTubeにて「25種類の機能を搭載！文字調整コマンド」の動画をQRコードからご覧いただけます。
下記のQRコードからもご覧いただけます。



文字囲みコマンドについては、下記もご参照ください。
DRA-CADおすすめ機能　第６回　文字囲み

便利になった「文字調整」コマンドをぜひご利用ください。
