第56回立体の切断線や断面線の作図

【概要】

DRA-CAD19より、選択した図形と指定した無限平面が交差する切断線や断面線を作成できるようになりました。
複数の図形にも対応しています。

使うコマンド：「断面線」コマンド
リボンメニュー：［作成］メニュー → ［変形］パネル → 断面線
プルダウンメニュー：［３次元化］メニュー → 断面線

【操作】

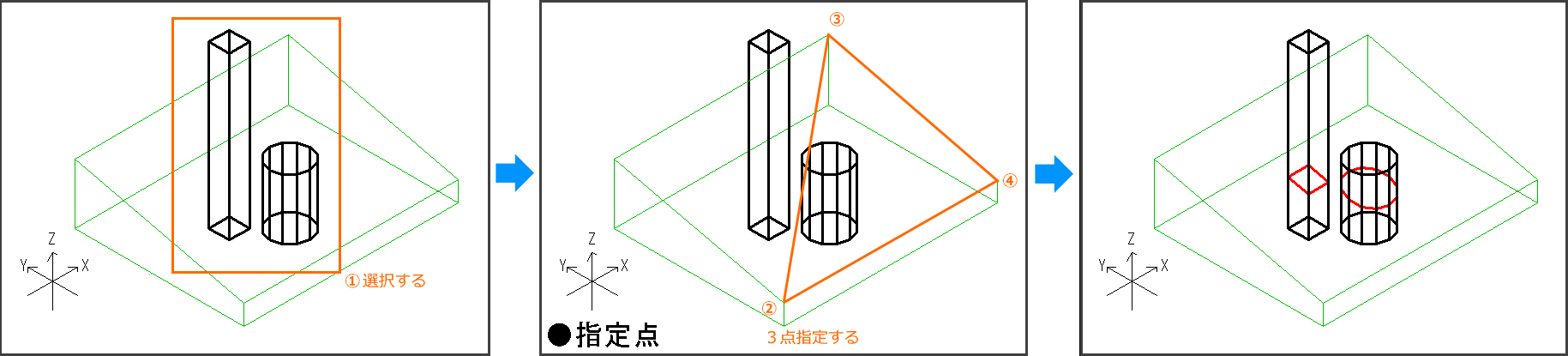

1. 「断面線」コマンドを実行します。
2. 断面線を作成する図形を選択します。
3. 交差する無限平面上の3点を指定すると、断面線が作成されます。
