第51回ピンセットコマンドの利用方法

【概要】

DRA-CADの基本機能である「ピンセット」コマンドのご紹介です。
「ピンセット」コマンドは、図形を単一で選択し編集する場合に、威力を発揮する優れたコマンドです。
例えば、［線分や文字などの単一の図形を移動や複写する］、［寸法文字の位置を移動する］、［ポリラインの頂点を追加する、移動する］などの編集が素早く行えます。 1つのコマンドで、［移動］・［コピー］・［ストレッチ］・［ストレッチ分割］の編集が行えます。

使うコマンド：ピンセットコマンド
リボンメニュー：［編集］メニュー → ［変形］パネル → ピンセット
プルダウンメニュー：［修正］メニュー → ピンセット

【操作】

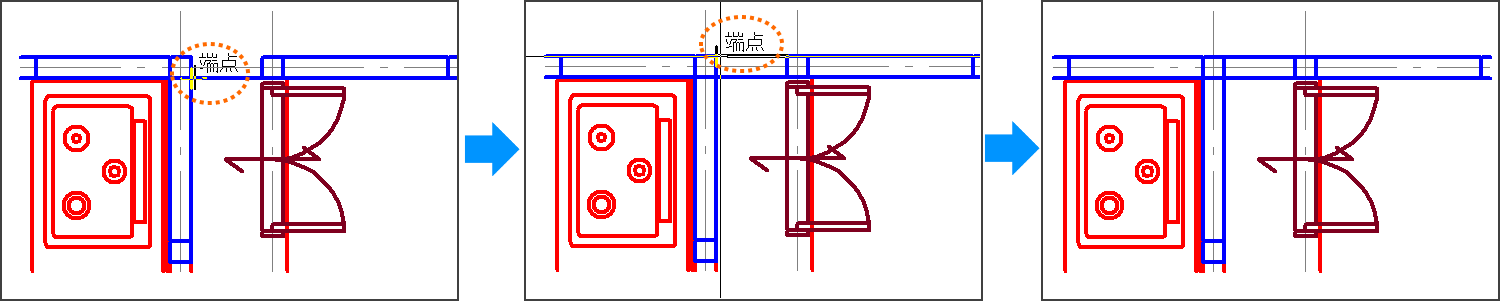

■コピー：線分を１本コピーする、文字列をコピーするなど単一の図形でコピーする際に便利。
「ピンセット」コマンドでは、単一選択に固定されるため、選択モードを変更することなく単一の選択が行えます。

1. 線分を選択する。例：スナップは端点。
   線分の左寄りをクリックすることで、線分の左側の端点をスナップし、同時に線分を選択します。

   • 右寄りをクリックすると、右側の端点をスナップし、線分を選択します。
2. 複写先をクリックする。

線分の選択とスナップが同時に行えることで、素早く線分をコピーできます。

• 移動も同様に行えます。

■ストレッチ-その１：線分の片側だけ編集したい場合に便利。

1. 編集したい線分の端を選択する。
   線分の左寄りをクリックすることで、線分左の端の点を取り、同時にその点の座標を動かすことができます。

   • 右寄りをクリックすると、線分右の端の点を取ります。
2. 配置位置をクリックする。

長い線分の端の点がずれた場合など、線分を描き直すより、端の点を移動する方が素早く編集できます。

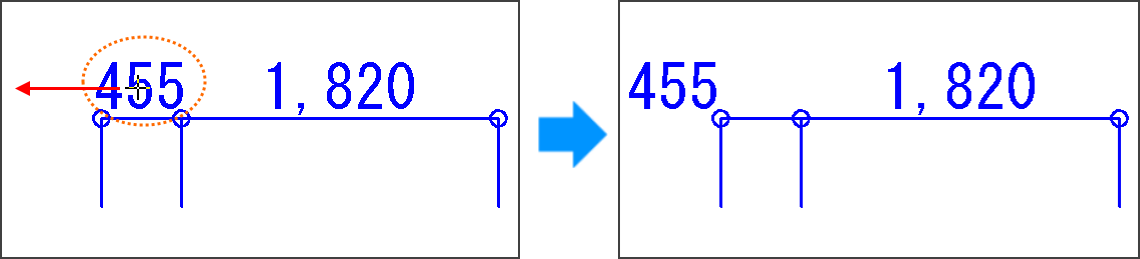

■ストレッチ-その２：寸法線の文字が重なるような場合、配置位置を変更するときに便利。

• 選択モードは関係ありません。

  1. 編集したい文字を選択する。
  2. 配置位置をクリックする。

[☑ 文字位置自由に変更]の場合：
カーソルで指定した固定した位置（左・左下・下・右下・右のいずれか）に移動できます。

[☑ 文字位置自由に変更]の場合：自由な位置に移動できます。

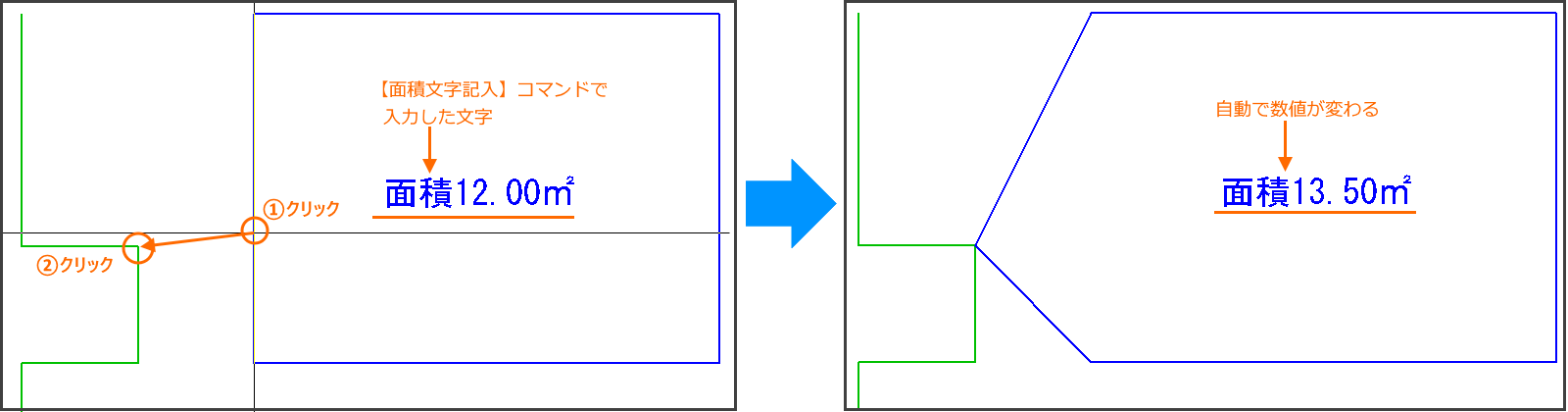

■ストレッチ分割：ポリラインや線分を分割して頂点を追加します。
例：ポリライン

1. 編集したいポリライン上をクリックする。
2. 配置位置をクリックする。頂点を追加して指定した位置に配置します。

   • 面積が自動で変わります。

■「面積文字記入」や「長さ文字記入」コマンドで入力した文字に対応
［ストレッチ］または［ストレッチ分割］で編集して面積や長さが変わった際に、［数値のみ考慮］または［位置と数値を考慮］を選択していると、「面積文字記入」や「長さ文字記入」コマンドで入力した文字の面積や長さを自動で更新します。

• DRA-CAD19より対応

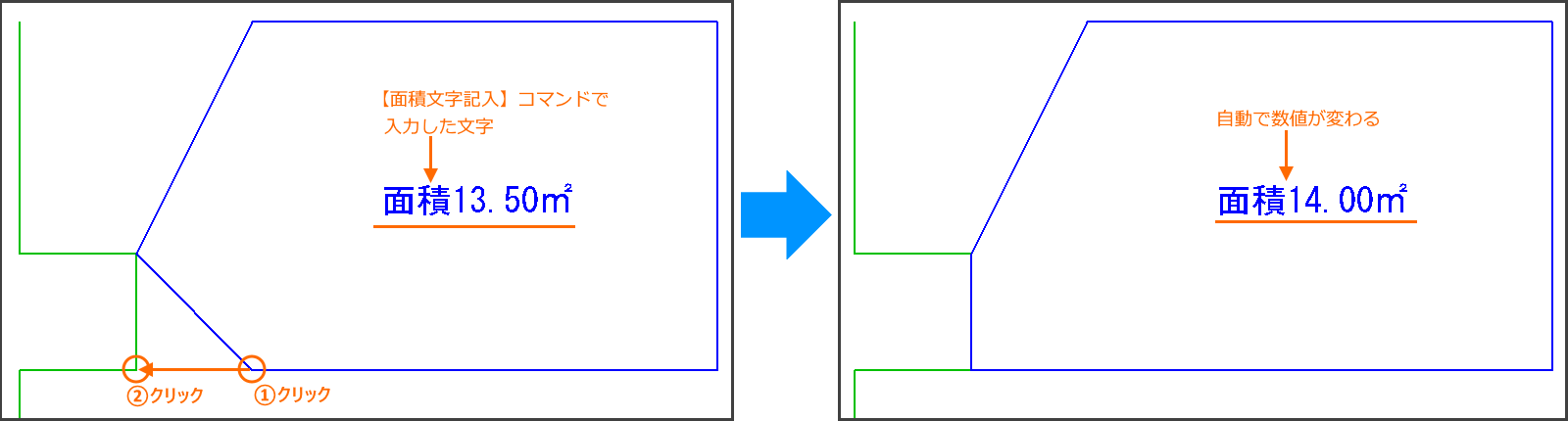

例：ストレッチ
