第50回レイヤ単位でマージとスイッチ＜その2＞（操作編）

【概要】

現在の図面に他の図面ファイルから、レイヤ単位で部品を取り込んだり、レイヤ同士を入れ替えたりできる便利な機能が、DRA-CAD19に追加されました。
＜その2＞では具体的な操作を説明します。

• 概要については＜その1＞で説明しています。

【使うコマンド】

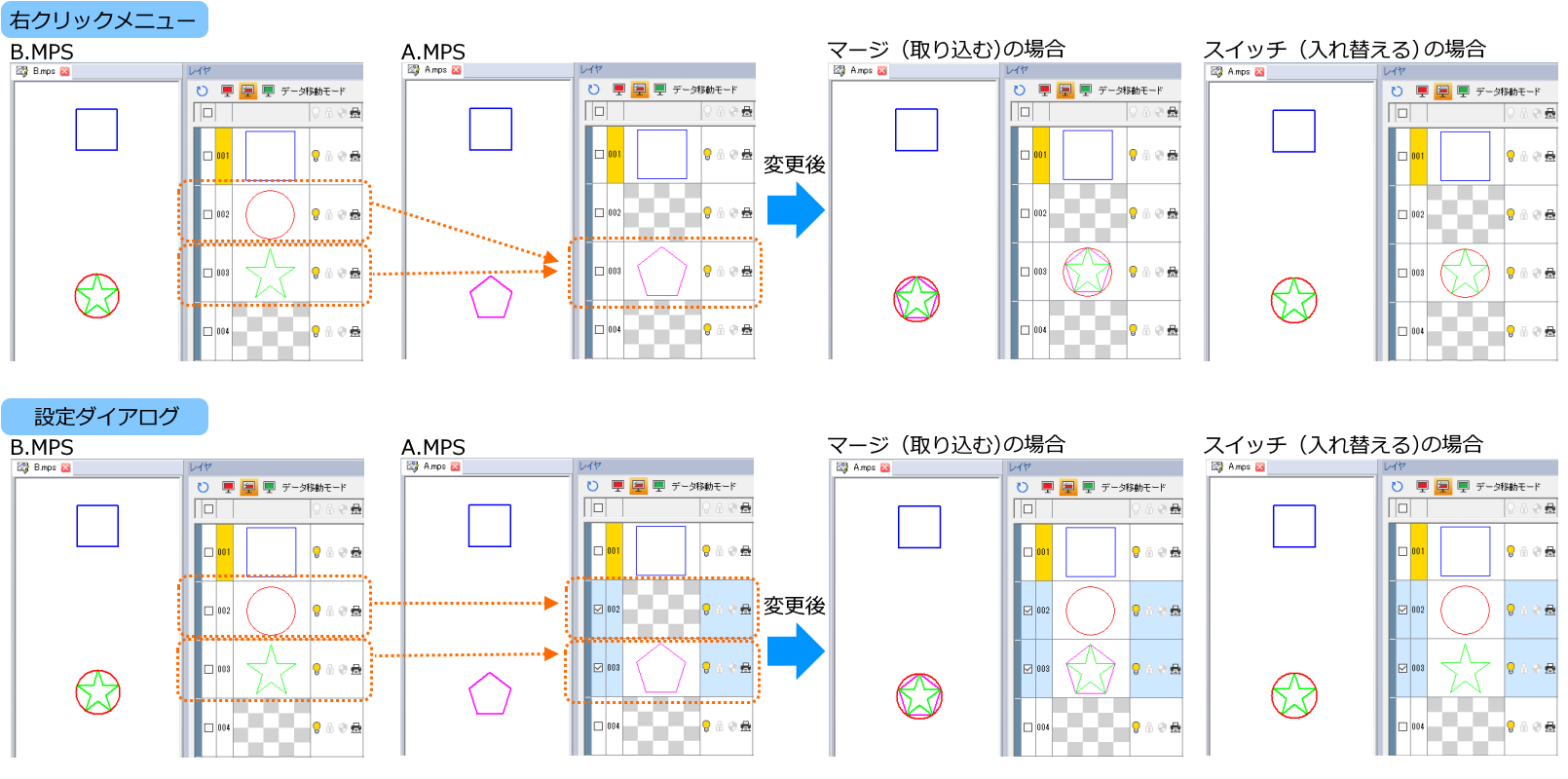

レイヤパレットの右クリックメニューまたは設定ダイアログから実行します。
右クリックメニューと設定ダイアログで対象のレイヤが異なります。

右クリックメニュー：1つのレイヤに、指定した複数のレイヤの取り込みや入れ替えが行えます。
設定ダイアログ：チェックマークされている同じレイヤ番号同士、1対1で取り込みや入れ替えが行えます。

【操作】

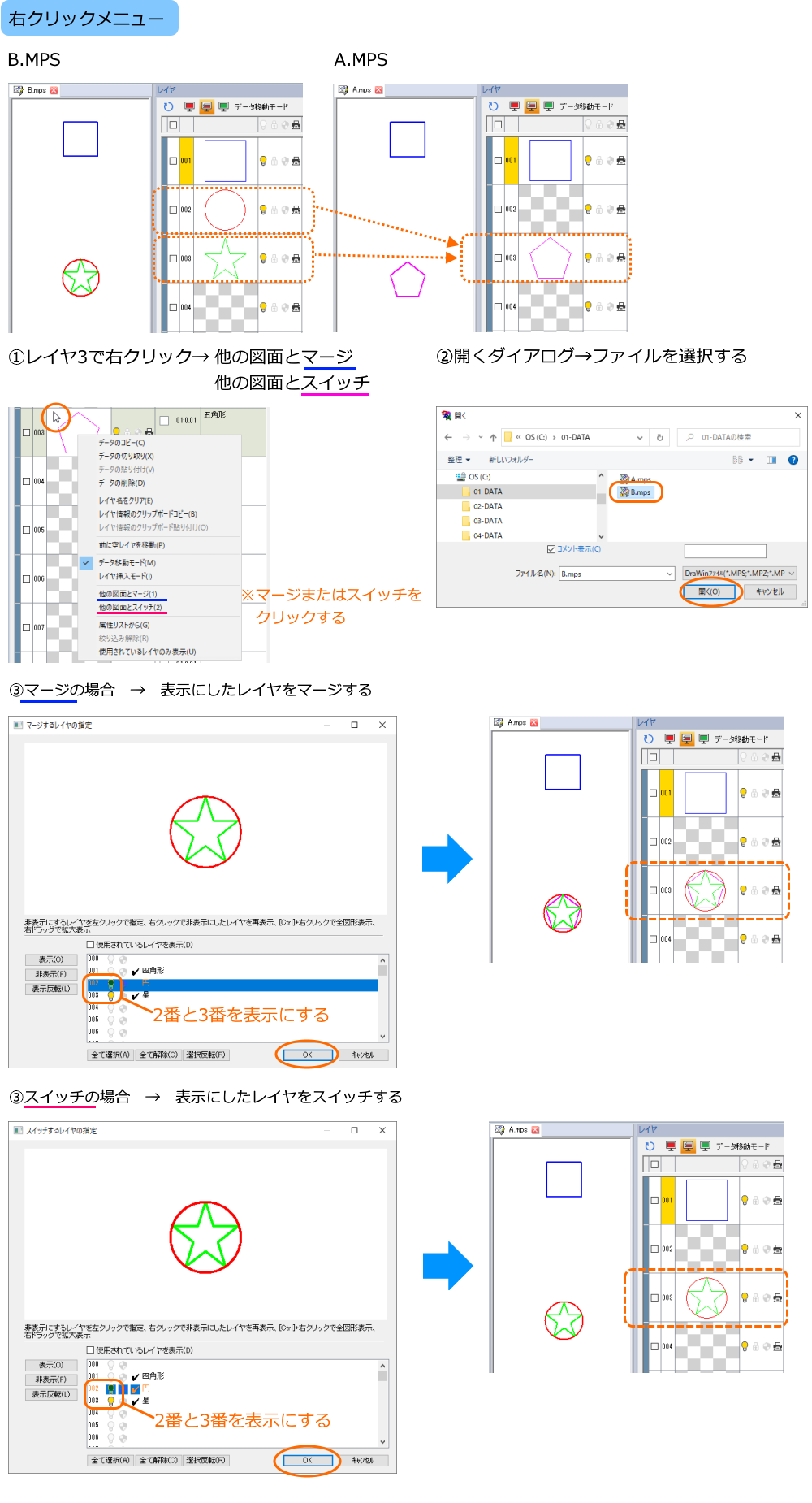

●右クリックメニュー 例：［A.MPSの3番レイヤ］に［B.MPSの2番と3番］をマージ、またはスイッチ

1. A.MPSファイルの3番レイヤで右クリックし、メニューから［他の図面とマージ］を選択します。
   （またはメニューから［他の図面とスイッチ］を選択します。）
2. 開くダイアログが表示されますので、ファイル（B.MPS）を選択し、［開く］ボタンをクリックします。
3. マージするレイヤを表示し、［OK］ボタンをクリックすると、表示したレイヤを取り込みます（マージ）。
   （または表示したレイヤと入れ替えます（スイッチ）。）

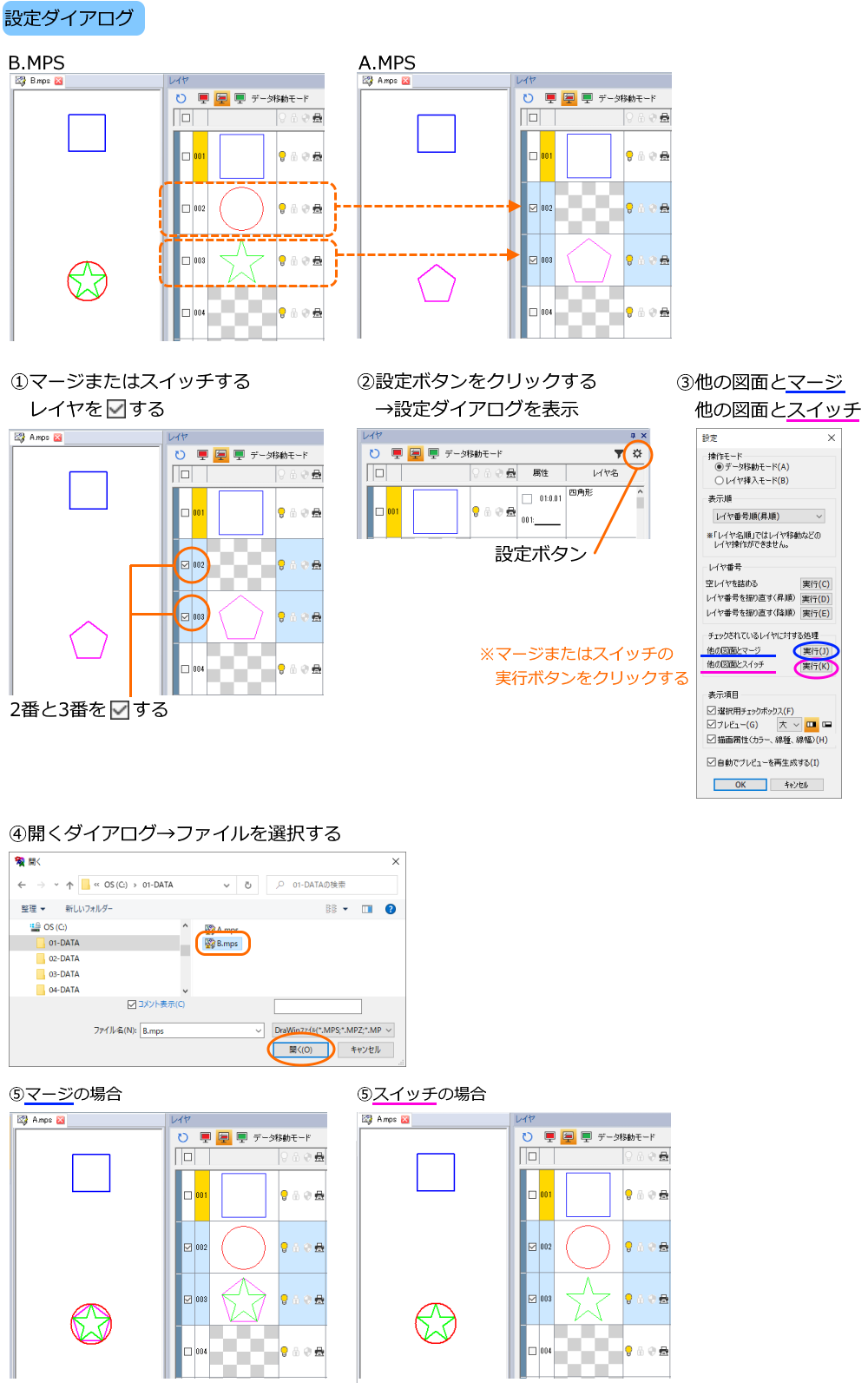

●設定ダイアログ
例：［A.MPSの2番・3番レイヤ］に［B.MPSの2番・3番］をマージ、またはスイッチ

1. A.MPSファイルの2番と3番レイヤをチェックマークします。

   • すべてのレイヤをチェックマークすると、すべてのレイヤを対象にマージまたはスイッチします。
2. 設定ボタンをクリックすると、設定ダイアログが表示されます。
3. ［他の図面とマージ］の［実行］ボタンをクリックします。（または［他の図面とスイッチ］の［実行］ボタンをクリックします。）
4. 開くダイアログが表示されますので、ファイル（B.MPS）を選択し、［開く］ボタンをクリックします。
5. 2番・3番の対応したレイヤに取り込みます（マージ）。
   （または入れ替えます（スイッチ）。）
