第26回展開図

【概要】

平面図から展開図のベースラインを、自動作成できます。建具、壁などをレイヤ名や線種情報と組み合わせて解析します。
指定した通り芯を正面にした展開図のベースラインが簡単にできるので、展開図を素早く描きあげられます。

【操作】

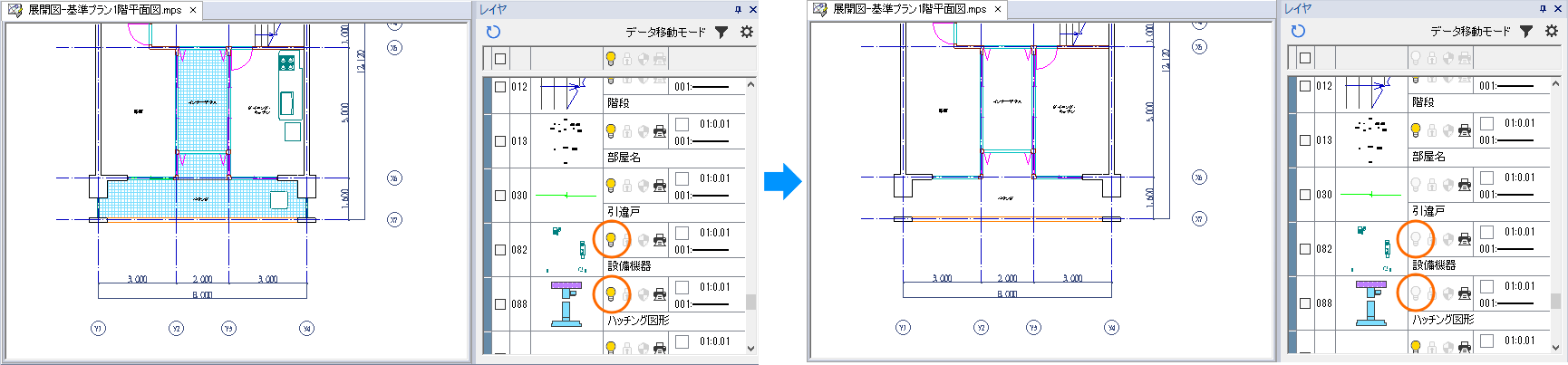

1．ファイルを開きます。展開図に表さない図形は、レイヤを非表示にしておくことで、余計な線が描かれません。ここではハッチングと什器のレイヤを非表示にします。

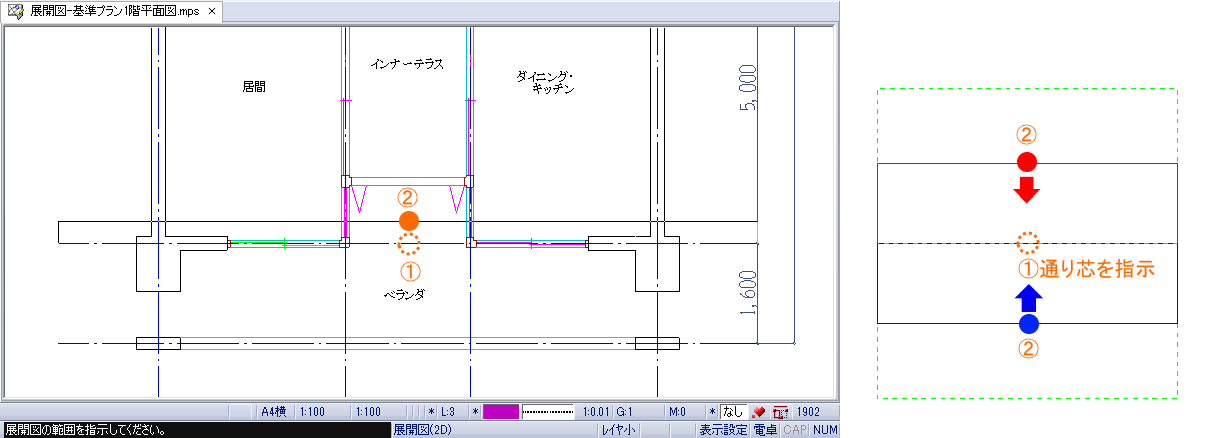

2．【展開図(2D)】コマンドを実行します。
① 通り芯を指示し、② 展開図の作図範囲を指定します。
② 点目で指示した方向から① 点目の通り芯の方向を見る展開図が作成されます。

3．配置位置③ 、④ を指定すると、展開図を作成するためのベースラインが作図されます。
ここでは、③ は任意の位置をクリックします。 ④ は展開図の高さとして天井高の2700をキー入力し、矢印キー[ ↑ ]を押します。

◆ポイント

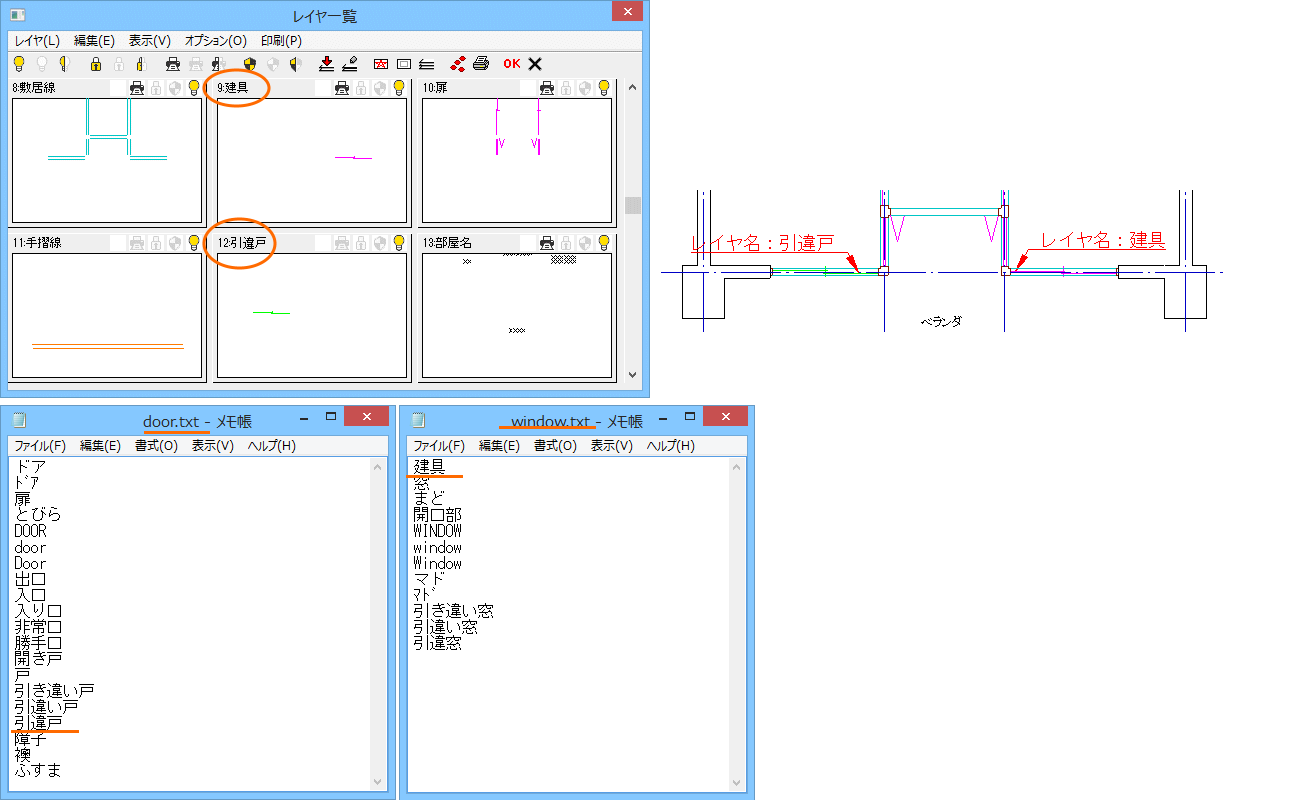

• ドアや窓については、ドアや窓と判断できるレイヤ名の図形がある場合は、建具の外径線を作成します。
  レイヤ名の判断は、標準で搭載されている｢door.txt」、「window.txt」に記載された名前と、同じレイヤ名かどうかで判断しています。 また、このファイルを編集することで、ドアや窓の判断を行うレイヤ名を、カスタマイズできます。

※ドキュメントフォルダの「archi pivot¥DRA-CAD17¥ANALYSIS」の中にある｢door.txt」、「window.txt」

• 窓は床から800㎜～1,800㎜の高さ、ドアは床から1,800㎜までの高さに作図しますが、展開図の高さが足りない場合は、収まるように自動調整されます。

ぜひ「展開図」コマンドを、みなさまの業務にお役立ていただきたいと思います。

• 本機能は、DRA-CAD17シリーズ以降でご利用いただけます。
