第25回3次元ビューポート

【概要】

3次元のビューポートを活用して、2次元平面図と3次元パースというような組みあわせでのレイアウトができます。
任意の方向から見た3次元パースを、レイアウト上に配置して図面として体裁を整えることができます。

【ビューポート挿入】コマンドで３次元ビューポートを挿入する機能をご紹介します。

【操作】

その前に

• レイアウトは、印刷用に図面を配置する機能です。A1用紙出力版やA3縮小版、プレゼン用など、1つの元データから複数の印刷レイアウトが作成できます。
• ビューポートの挿入はレイアウトの画面で行います。そのため【レイアウト作成】コマンドで、レイアウトする画面を用意します。

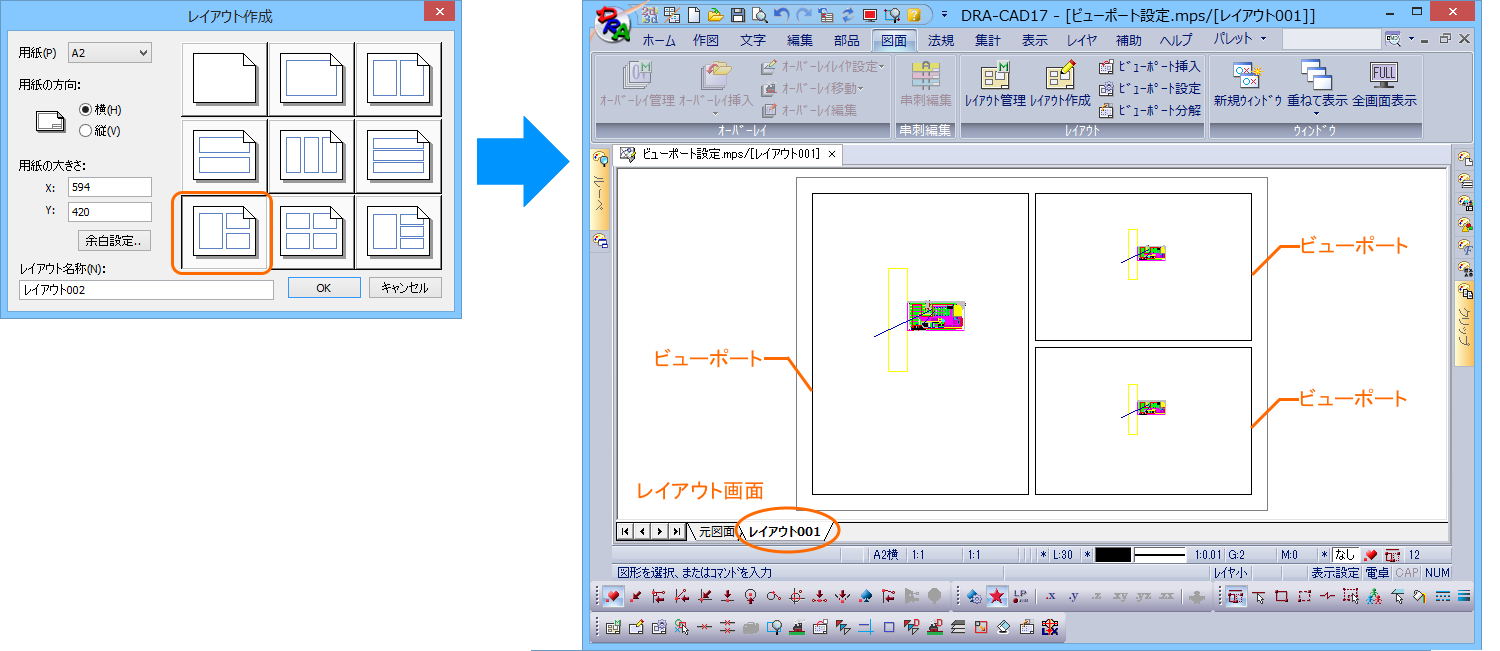

  あらかじめ用意されたビューポートのレイアウト例を選択するだけで、レイアウト画面が作成・表示されます。

• ここでは、3次元モデリングのパース表示をビューポート挿入しますので、３次元モデリングされたデータを用意します。

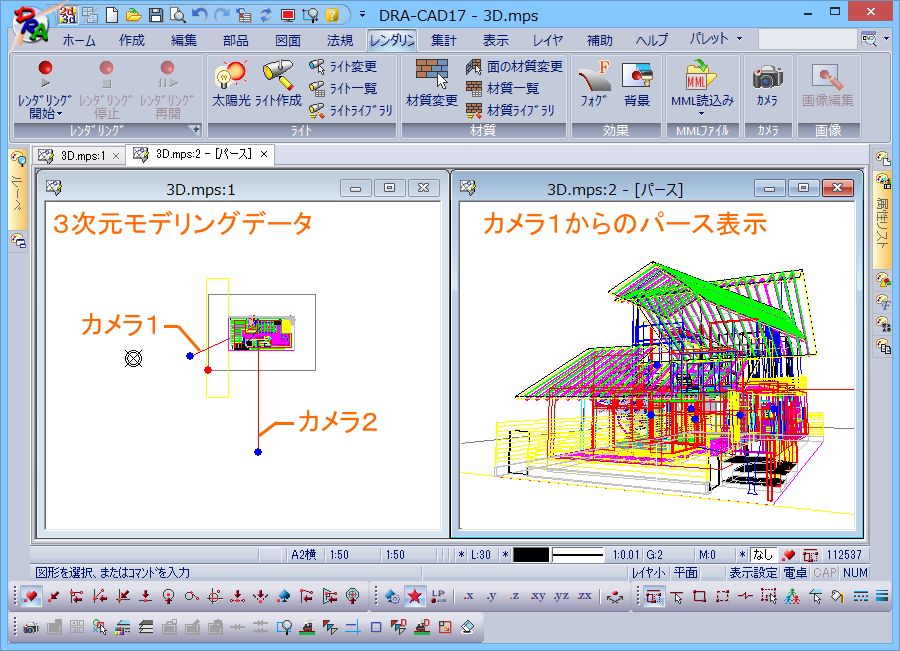

  また、レイアウト図面に表示したいシーンを、あらかじめカメラコマンドで設定しておいてください。
  （カメラを設定していない場合は、3次元のビューポートを配置できません。）

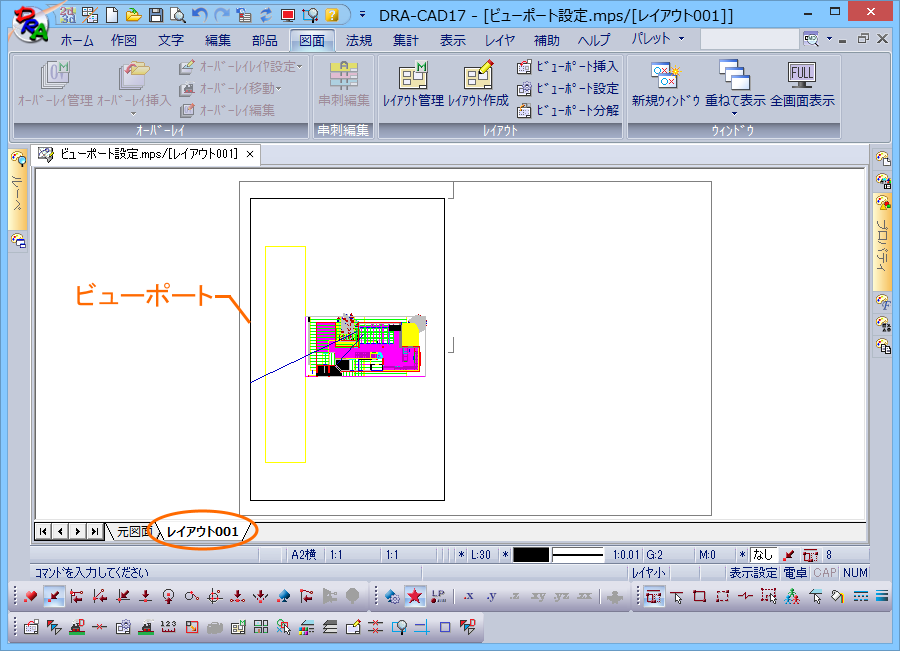

では、下記レイアウトに３次元のビューポートを挿入してみましょう。

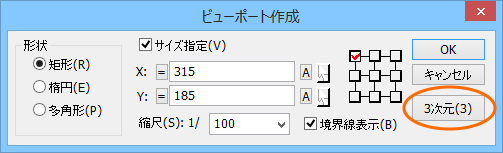

1．【ビューポート挿入】コマンドを実行します。

ビューポートの形状は矩形・楕円・多角形で配置が可能です。
3次元のビューポートを挿入する場合は、[3次元]ボタンをクリックします。

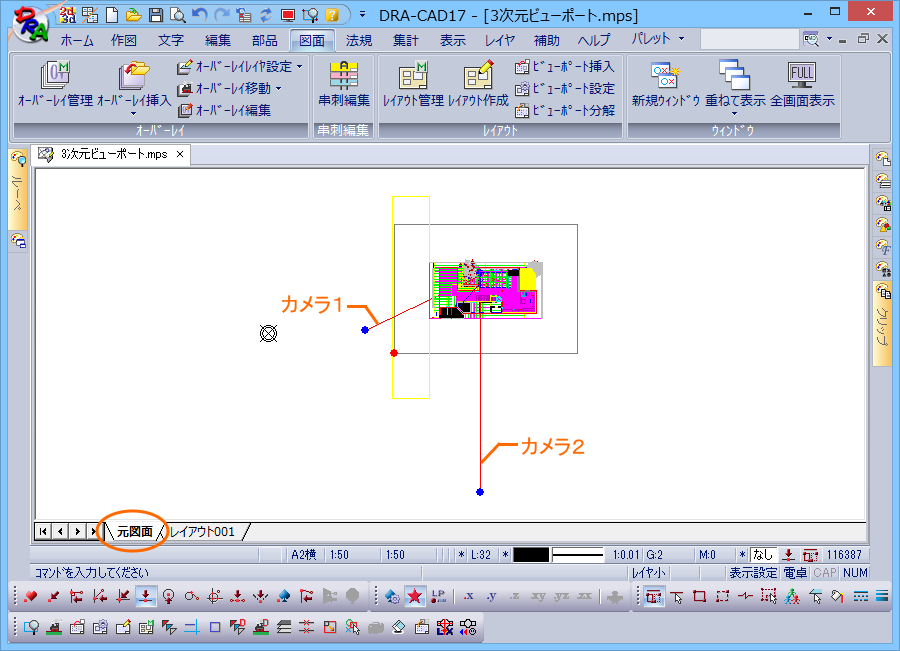

2．[3次元]ボタンをクリックすると、画面が「元図面」に切り替わります。

元図面であらかじめ設定しておいたカメラを選択します。

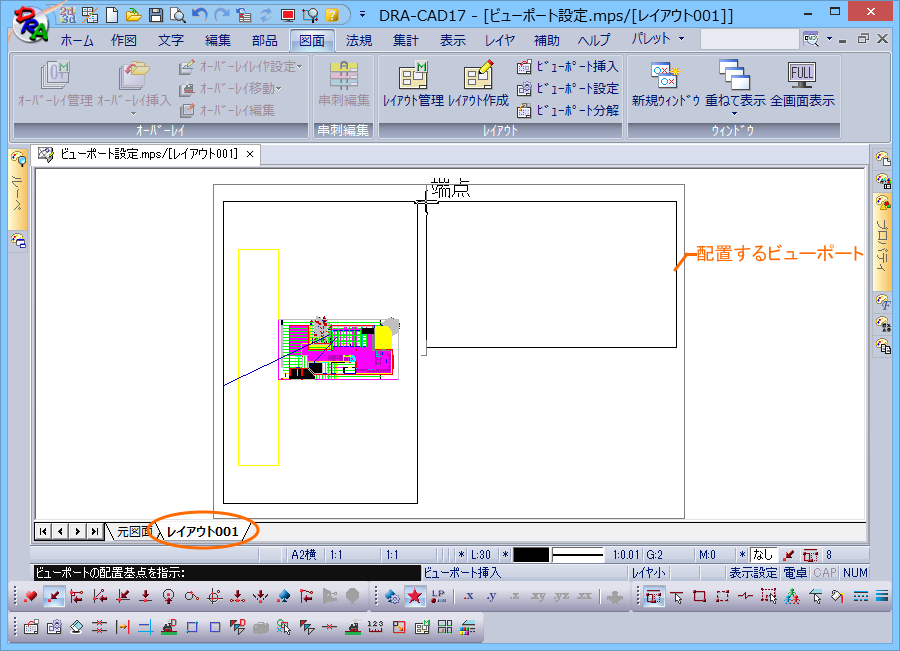

3．カメラを選択すると、画面が「レイアウト｣に切り替わります。

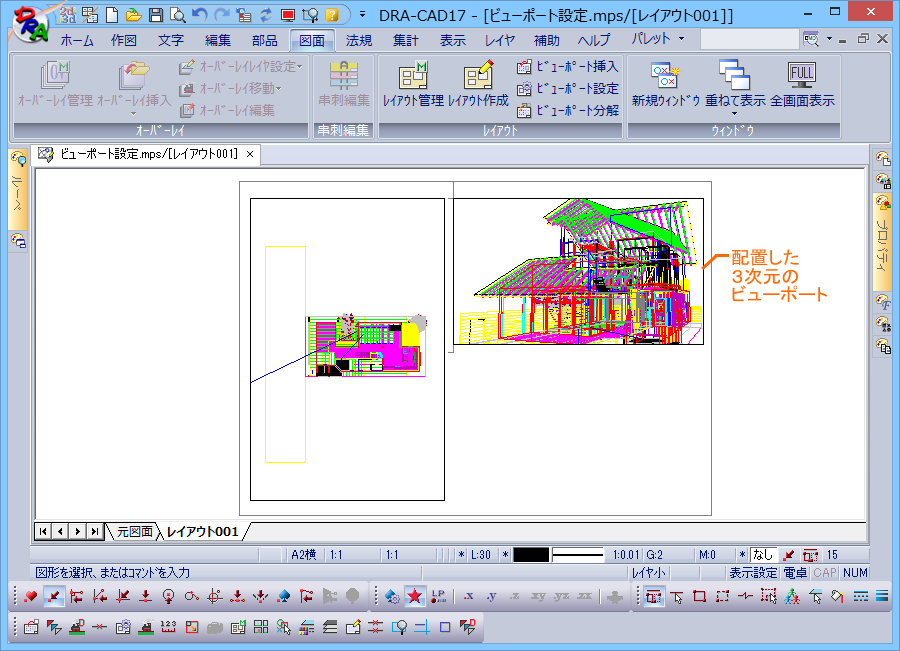

4．レイアウトに配置すると、3次元のビューポートが設定されます。

選択したカメラの設定で３次元表示されます。

5．配置後に設定内容を変更することも可能です。

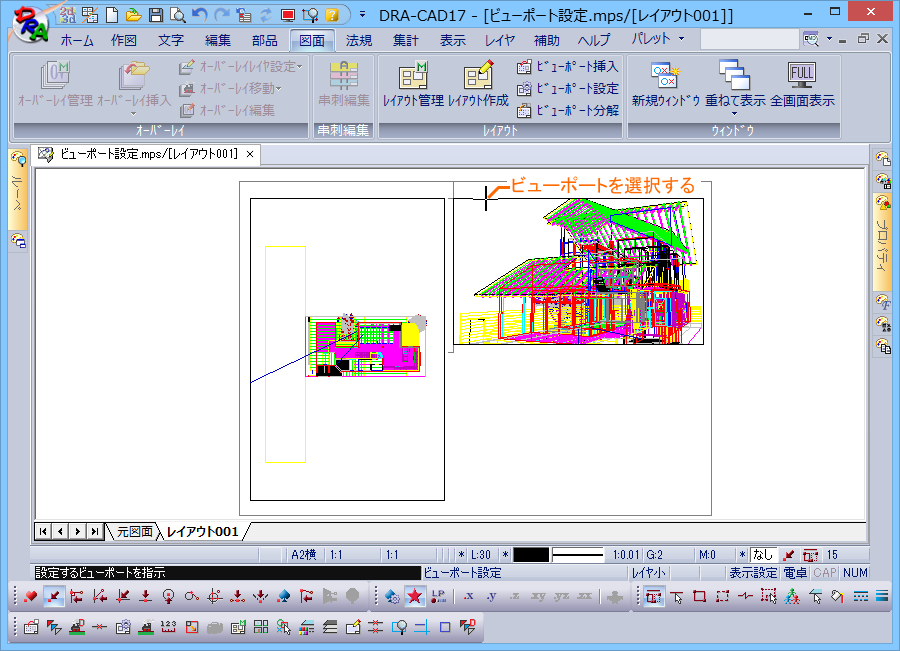

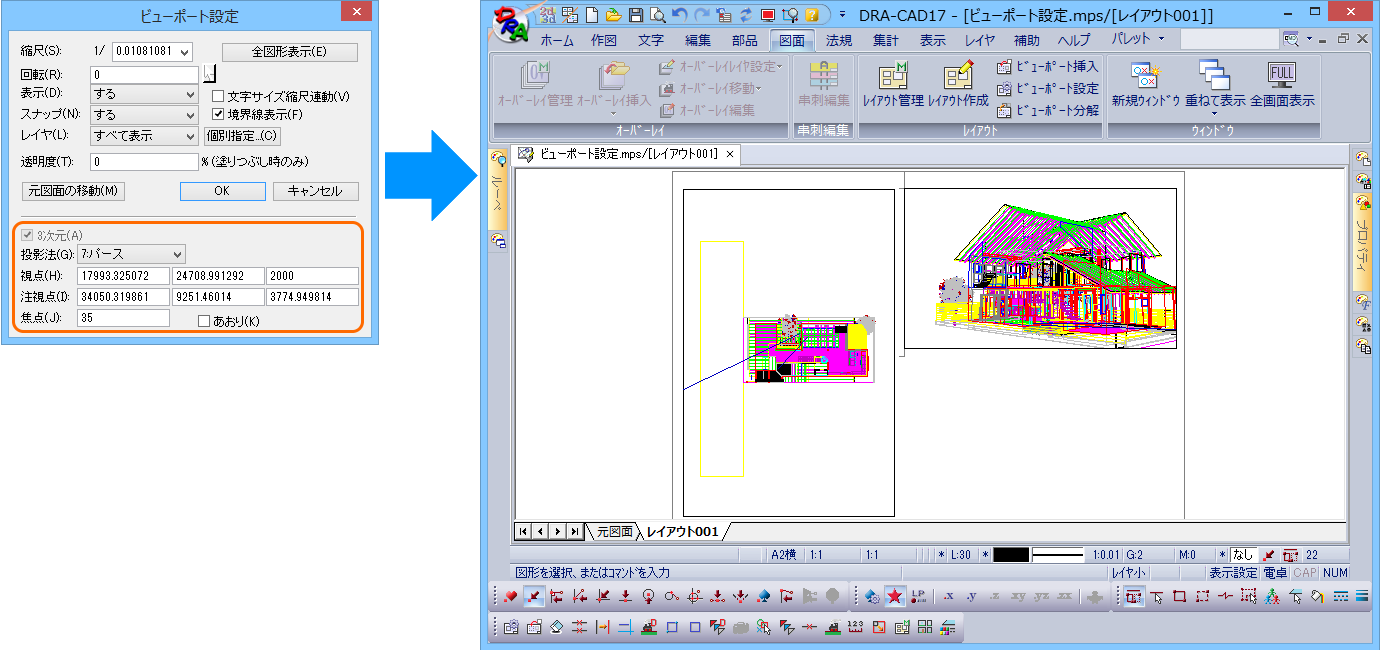

【ビューポートの設定】コマンドで変更します。コマンドを実行し、３次元のビューポート枠を選択すると、ダイアログが表示されます。

6．3次元の項目では、視点・注視点の変更やあおりなどが設定できます。

例：視点を変更

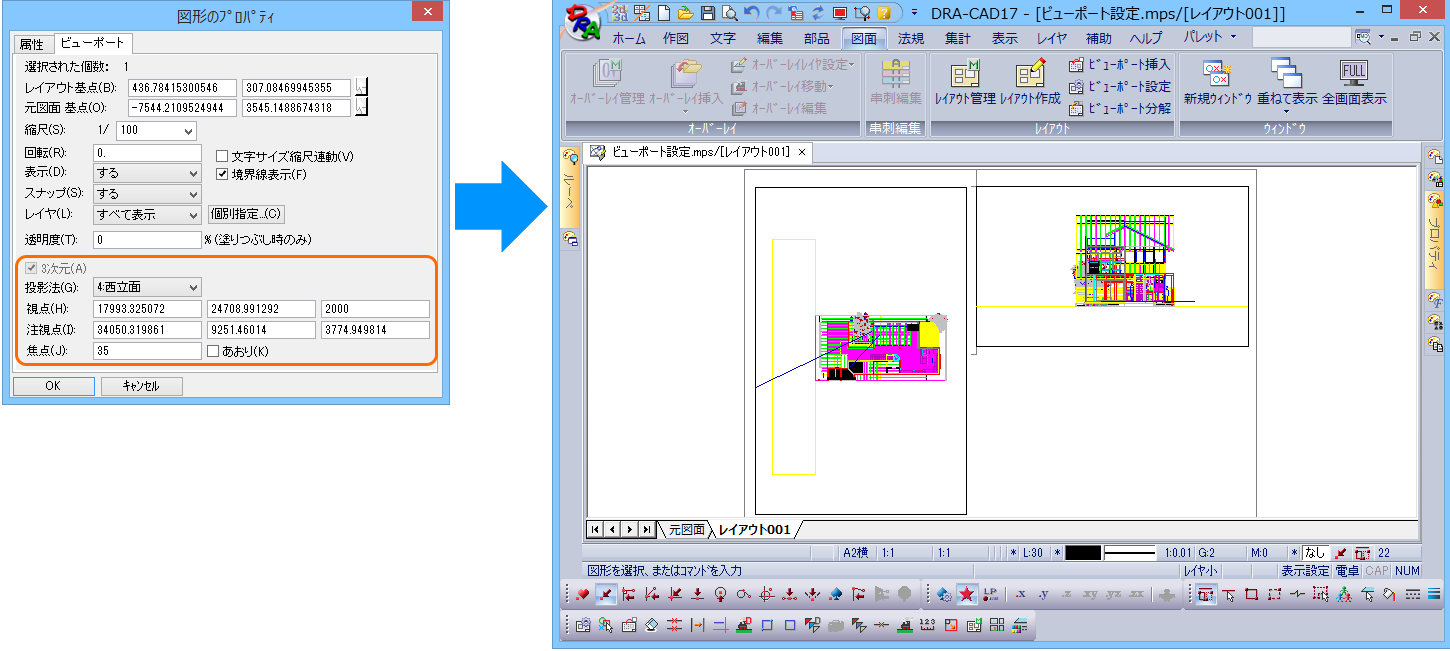

7．図形のプロパティでも変更できます。

例：投影法を変更

ぜひ「3次元ビューポート」を、みなさまの業務にお役立ていただきたいと思います。

• 本機能は、DRA-CAD17シリーズ以降でご利用いただけます。
