第9回属性/書式コピー

【概要】

「属性/書式コピー」は、既存の図形から属性/書式を、選択した図形にコピーするコマンドです。 他の描画ソフトでは”スポイトツール”と呼ばれているような機能です。
「文字」、「寸法線図形」、「引出線図形」、「ハッチング図形」、「領域属性」など、属性と書式を一度に変更する場合に便利です。

「属性/書式コピー」コマンド

【操作】

寸法線の属性・書式をコピーする

1. 「属性/書式コピー」コマンドを実行
2. 参照する寸法線をクリック
3. 変更する寸法線を範囲選択

属性と書式（寸法線文字や矢印形状、サイズなど）が、参照した寸法線と同じになります。
「属性/書式コピー」寸法線図形の例

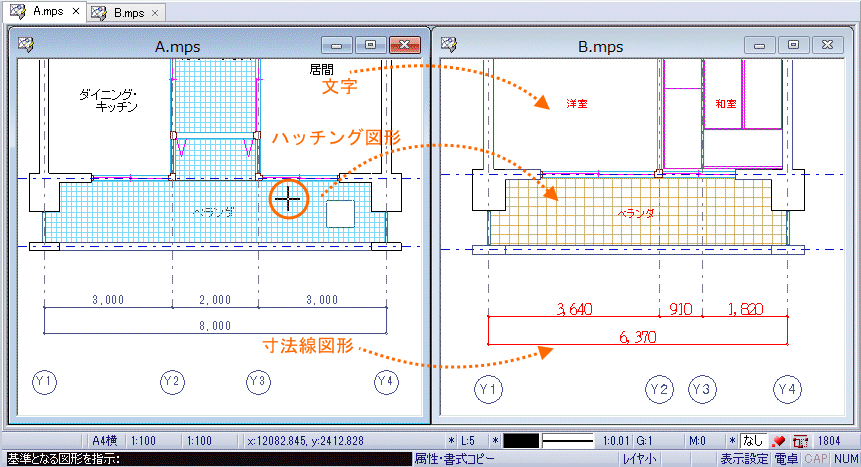

別のファイルに描かれているハッチング図形の属性と書式のコピー

1. 「属性/書式コピー」コマンドを実行
2. 左のAファイルのハッチング図形をクリック
3. 右のBファイルの属性/書式コピーバーをクリック後、ハッチング図形をクリック

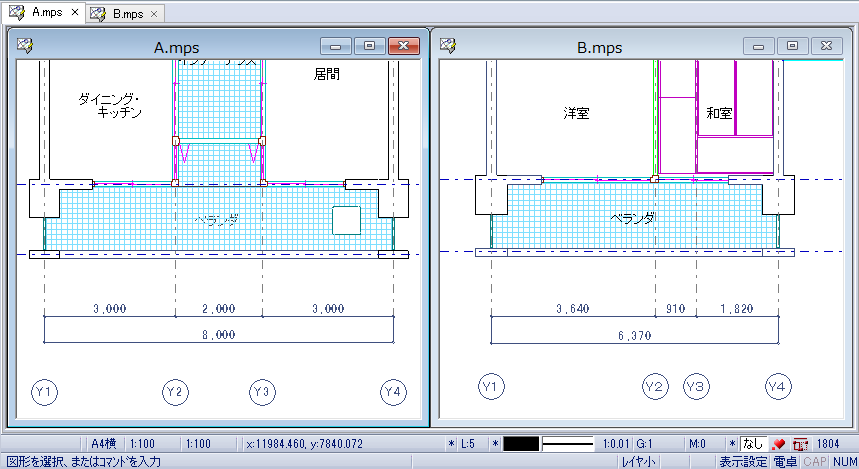

属性と書式（ハッチングパターンなど）が参照した図形と同じになります。

文字の属性と書式のコピー

文字の属性と書式を変更する場合も、レイヤ、カラーなどの図形属性の変更と文字サイズ、フォントなどの文字属性の変更が、1つのコマンドで実行できて便利です。

【補足】

• 「属性/書式コピー」は、DRA-CAD8以降のバージョンでお使いいただけます。

作図作業の効率化にお役立ていただければと思います。
